58191平米超高层综合建筑空调通风防排烟系统

  • 设计说明:有
  • 建筑类别:办公,商业,酒店
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:58191.16平方米
  • 地上层数:31层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:133张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防,其它
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:双管制,异程式,开式,闭式
  • 送风方式:散流器送风
  • 节点大样:冷却塔,风机盘管,制冷机组
  • 项目所在地:广东
一、项目概要:
本项目是一个超高层综合建筑,集商业、办公、酒店、商务公寓于一体,地上31层,地下3层,总建筑面积58191.16平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,加压送风系统示意图,地下室通风及防排烟系统示意图,地上排烟系统示意图,空调水系统示意图,多联机空调系统示意图,酒店排风及新风系统示意图,公寓排风系统示意图,防排烟平面图,空调水管平面图,通风及空调风管平面图,空调冷媒管平面图,空调机房大样图,冷却塔布置大样图等...
二、空调系统:
1.冷热源:采用水冷螺杆式冷水机组,风冷式变频多联热泵式中央空调系统...
2.风系统:采用薄型吊顶式风柜,风机盘管加新风系统,多联机室内机加新风系统...
3.水系统:冷水系统采用密闭式机械循环,冷水竖管采用异程两管制;冷却水系统采用开式机械循环...
三、 通风防排烟 系统:
1、事故通风的排风机,分别在室内、外便于操作的地点设置电器开关;
2、采用气体灭火的房间,其排风口应设在防护区的下部并直通室外。通讯机房、电子计算机房等通风换气次数不小于每小时5次;
3、发电机房的油箱间的油箱应密闭,且设置通向室外的通气管,通气管设置带阻火器的呼吸阀...

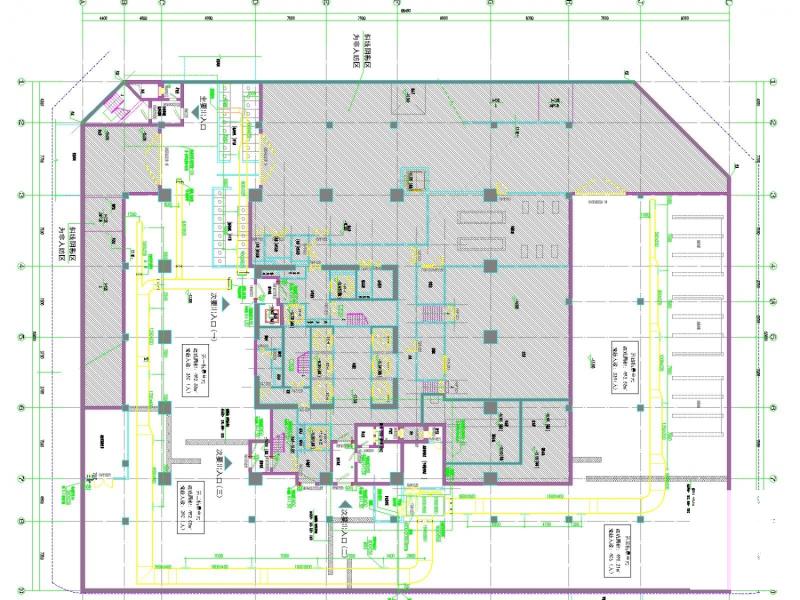

地下二层防排烟及空调水管平面图

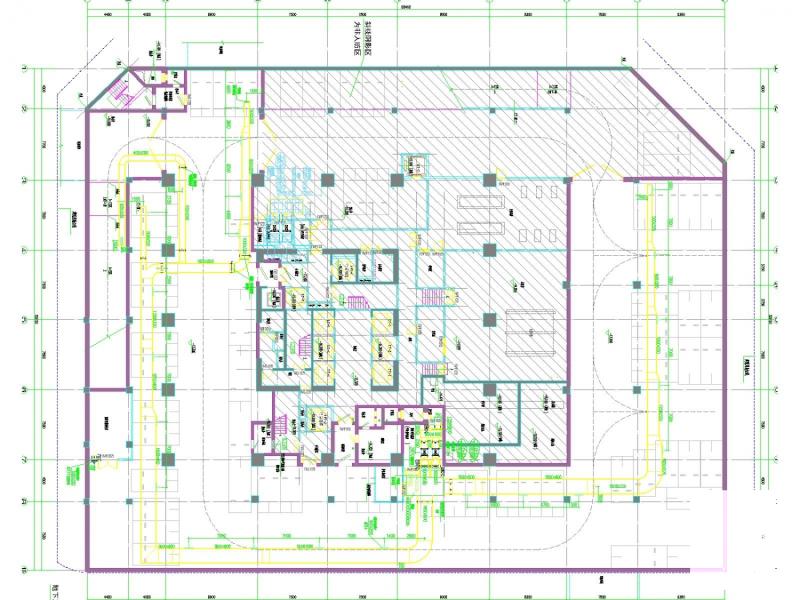

地下三层防排烟平面图

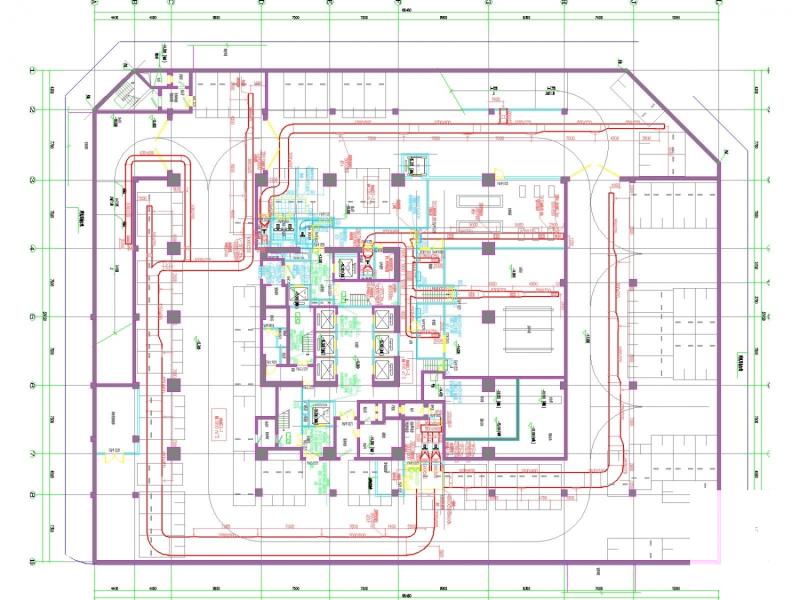

地下三层空调水管平面图

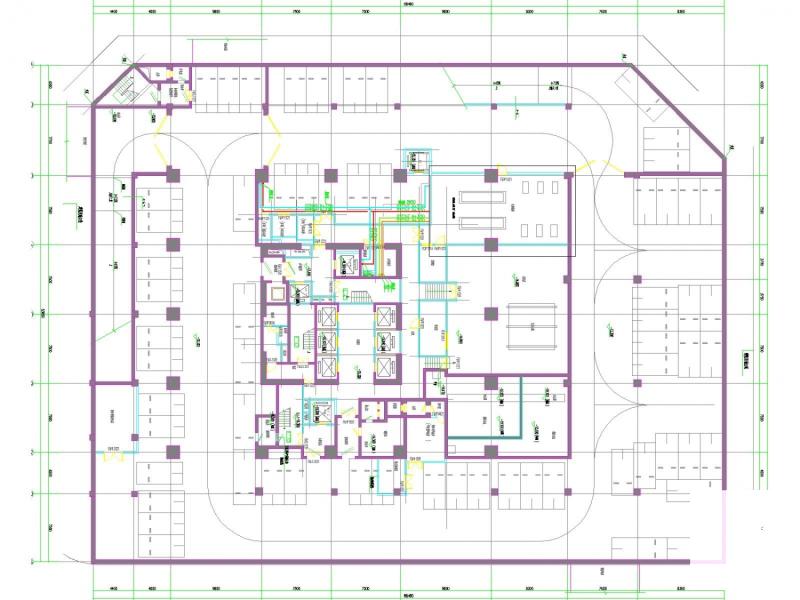

地下三层平时通风平面图

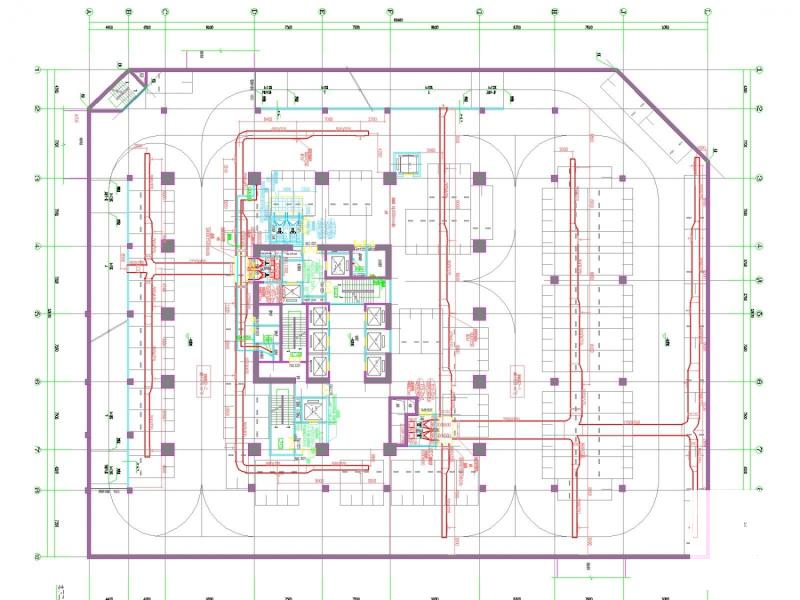

地下三层战时通风平面图
地下一层防排烟及空调水管平面图
多联机空调系统示意图(一)
一层防排烟平面图
