22层综合建筑空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:58张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,制冷剂系统
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

  • 设计及施工说明
  • 主要设备表
  • 图例
  • 冷热源系统原理图
  • 加压送风示意图
  • 通风排烟平面图
  • 空调水管平面图
  • 空调风管平面图
  • ......

附件详情

一、项目概要:
本项目的建筑类别组成为综合商业体和住宅。其中综合商业体为6层,局部7层;住宅为22层(3栋)。机动车和非机动车车库布置在地下室B1-B2层......
二、冷热源:
本项目空调冷负荷约8200kW,空调冷源系统采用离心式制冷机组。
本项目空调热负荷约3280kW,空调热源系统采用燃气热水锅炉......
三、空调风系统:
1.商业大空间及电影院区域采用全空气系统
2.小商铺、餐饮等小空间区域采用风机盘管加新风系统。
3.与商业使用时间不同的其他房间采用分体空调系统......
四、空调水系统;
1.空调制冷供回水温度为7°C/12°C,制热供回水温度为60/50°C。
2.空调水系统采用两管制。
3.空调水系统采用负荷侧变流量,冷机侧定流量的变流量一级泵系统......
五、通风排烟系统:
1.地下汽车库按6次/h的换气次数设置机械排风及机械排烟系统。
2.靠外墙的空调房间均可利用可开启外窗在天气适宜时段自然通风。
3.制冷机房设置平时送排风系统。
4.公共建筑中经常有人停留或可燃物较多,且建筑面积大于100平方米的地上房间;公共建筑中长度大于20m的内走道应设置机械排烟设施......

图纸共58张

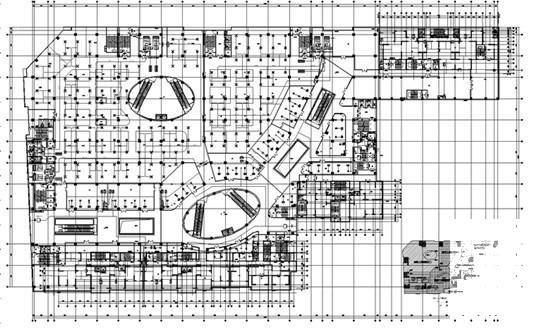

空调系统风路平面图

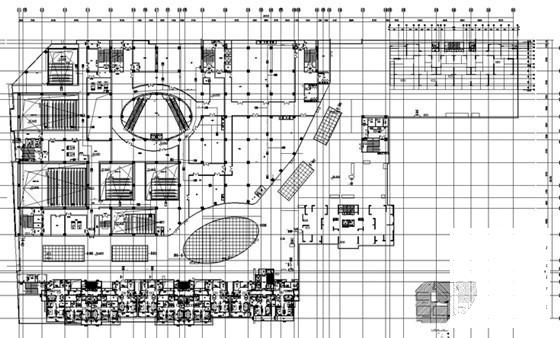

防排烟系统平面图

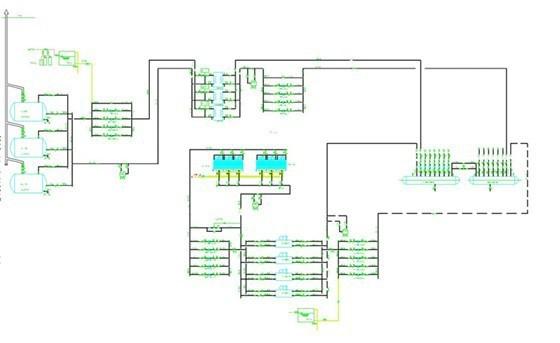

冷热源系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

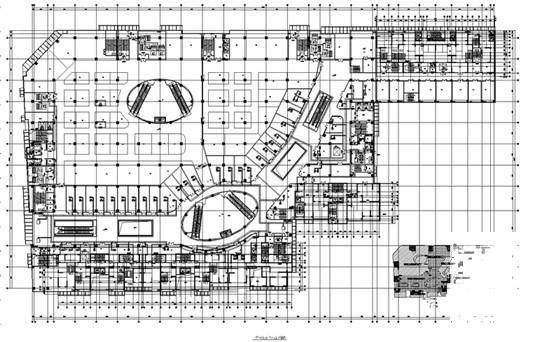

  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
