多层教育建筑空调通风及防排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:12692.95平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:江西

一、项目概要:
该项目位于江西省,是一个多层教育建筑,地上6层,还有一个架空层,总建筑面积12692.95平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,通风空调平面图,通风平面图,空调设备布置平面图,空调水管平面图,空调水系统原理图,安装大样图等...

二、空调系统:
1.冷热源:采用风冷螺杆热泵机组...
2.风系统:采用风机盘管加新风系统...
3.水系统:采用一次泵两管制系统;采取垂直异程布置,水平同程和异程相结合布置...

三、通风系统:
报告厅设机械排风系统,排风机设置在报告厅屋面,排风量为其对应区域空调新风量的80%。声控室、灯控室、茶水间设机械排风系统,换气次数按照6次/h计算。一层残卫设机械排风,换气次数按照8-10次/h计算。公共卫生间设机械排风系统,换气次数按照8-10次/h计算...

四、防排烟系统:
报告厅设机械排烟系统,排烟量=760x60x1.1=50160m3/h。排烟量由两个板式排烟口承担,排烟口与风机连锁,可就地远距离手动开启,复位,并与消控中心连锁。三层至六层中庭设机械排烟系统,排烟量按照60m3/m2*h计算。排烟量由两个单层百叶风口+280°C防火阀承担...

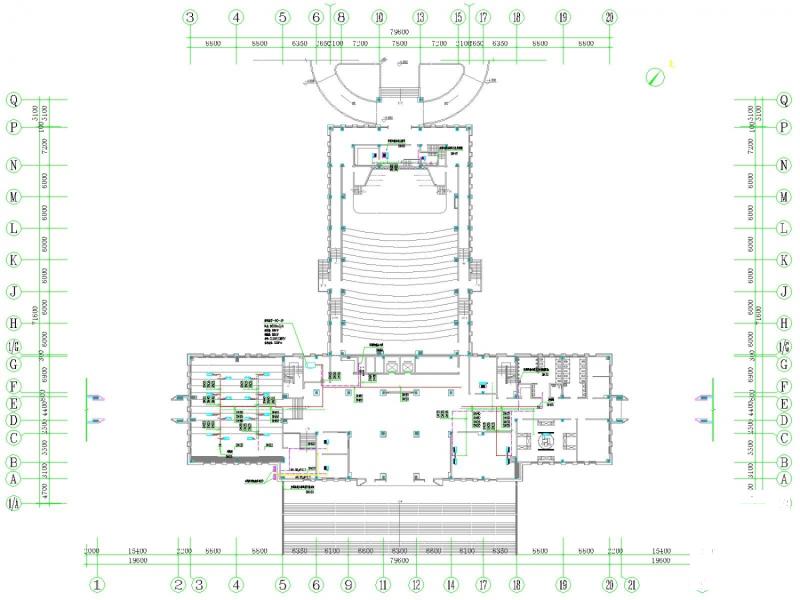

一层通风空调平面图

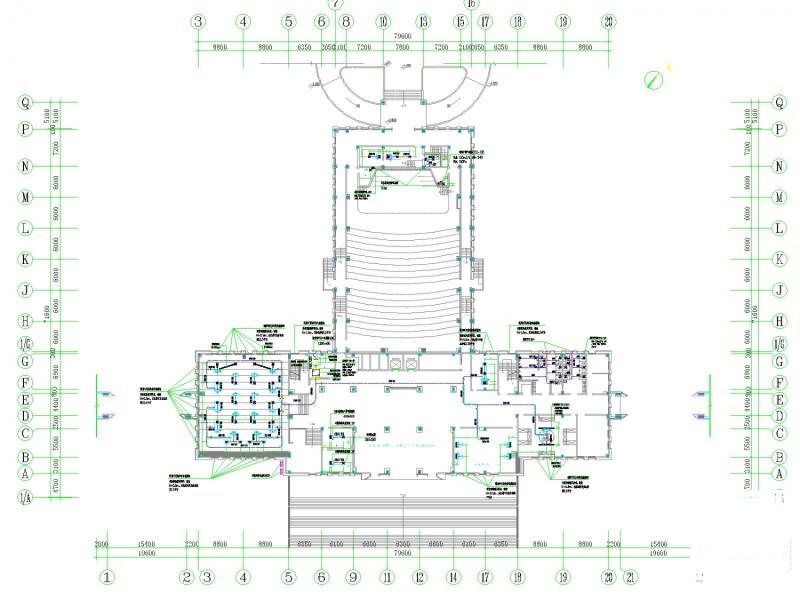

一层空调水管平面图

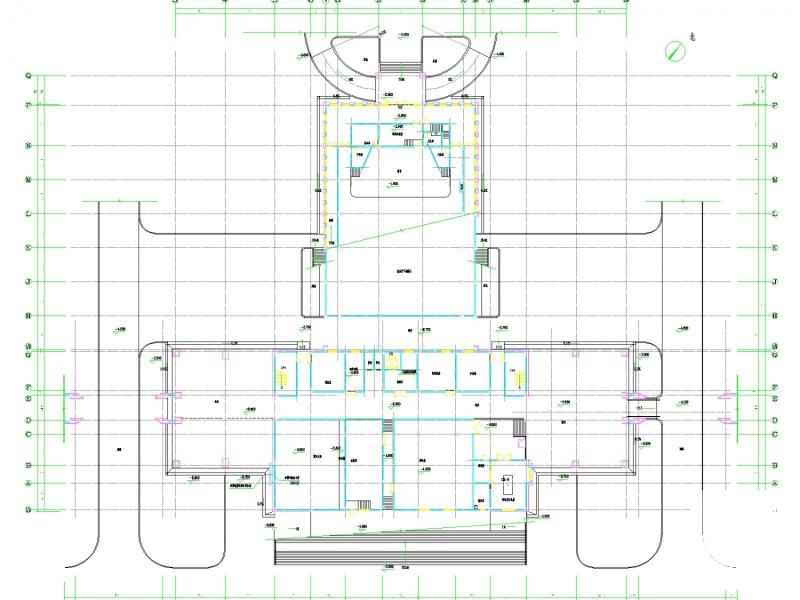

架空层通风空调平面图

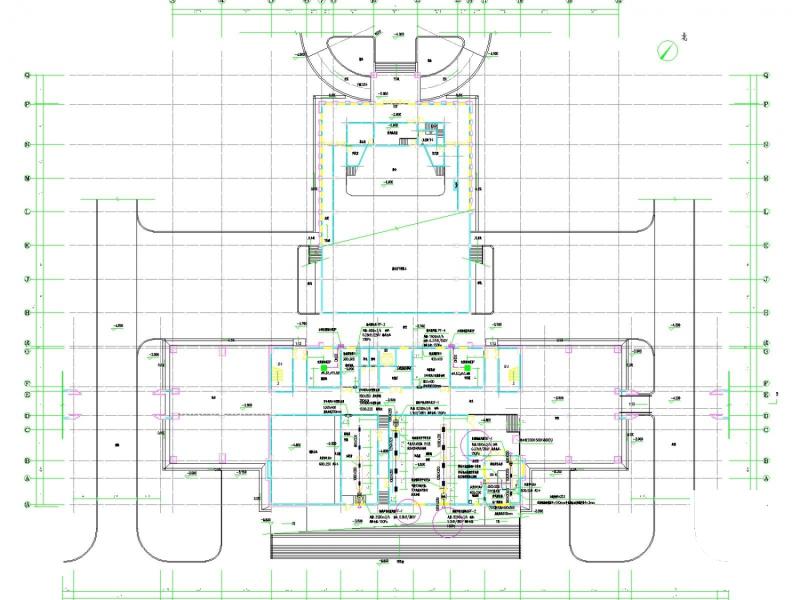

架空层通风空调平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
