高层商业办公综合项目空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业,文化
  • 建筑高度类型:高层建筑
  • 建筑设计面积:145658平方米
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:86张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:锅炉,蓄冷(热)系统
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 全空气系统:定风量
  • 水系统:双管制,四管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:

该项目位于上海市,是一个高层商业办公综合项目,地上20层,地下2层,建筑面积145658平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,人冷冻机房设计施工说明,空调及通风系统布置图,冷冻机房设备平面布置图,锅炉房设备 平面布置图 ,会展楼空调机房,办公楼空调机房,通风机房,空调冷冻水及冰蓄冷系统原理图,锅炉房热力系统流程图,空调末端水系统流程图,会展及办公楼防排烟系统原理图,办公楼空调新风及排风系统原理图等...

二、空调系统:

1.冷热源:采用冰蓄冷技术,无压燃气热水机组...

2.风系统:采用全空气低速管道定风量系统,风机盘管加新风系统,VRV空调系统或分体空调...

3.水系统:四管制同程系统,二管制异程系统...


三、 通风防排烟 系统:

1.通风系统:(1)地下一层及地下二层车库机械排风兼排烟系统,换气次数为6次/时,每个防火分区以不大2000m2划分防烟分区,(2)地下一层变配电室设机械送排风系统,换气次数按设备发热量计算,排风量为50000m3/h2。地下二层水泵房设机械排风自然进风系统,换气次数为4次/小时,地下二层冷冻机房设置机械进风机械排风系统,换气次数为6次/时...

2.防排烟系统:会展楼1~3号防烟楼梯间均采用正压送风方式,且因为剪刀楼梯故正压送风量翻倍,送风口每层均设;4~7号楼梯间及前室或合用前室均采用自然排烟方式。会展楼一至三层展厅设置机械排烟系统,因净高大于6米故不划分防烟分区,排烟风机设置在三层夹层的设备平台上,排烟量均按照火灾规模确定...

地下一层空调及通风系统平面图

会展楼一层平面空调及通风系统布置图

会展楼二层平面空调及通风系统布置图

会展楼二层夹层平面空调及通风系统布置图

会展楼三层平面空调及通风系统布置图

会展楼三层夹层A平面空调及通风系统布置图

会展楼一层夹层平面空调及通风系统布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

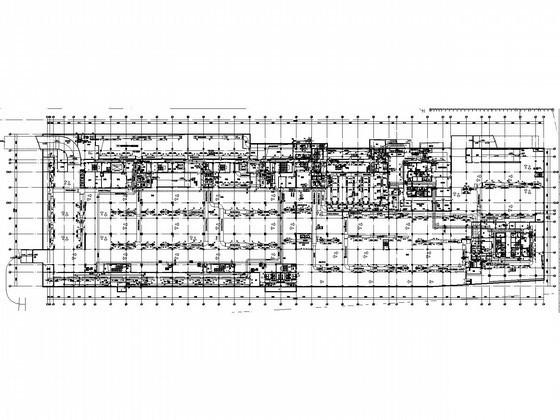

  • 办公商业高层 - 1
    办公商业高层 - 1

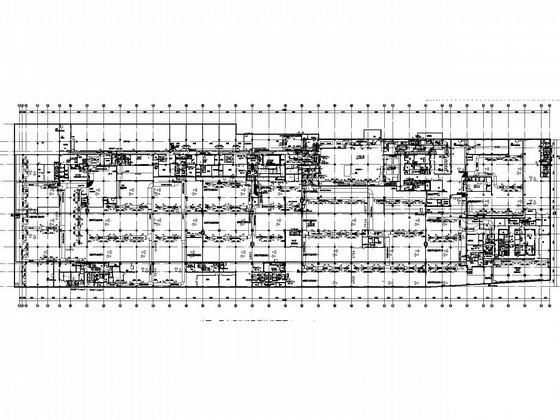

  • 办公商业高层 - 2
    办公商业高层 - 2

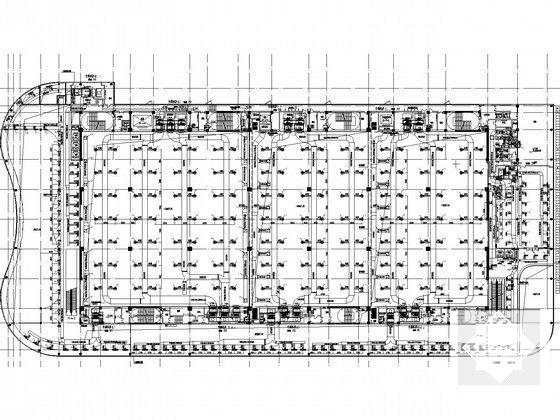

  • 办公商业高层 - 3
    办公商业高层 - 3

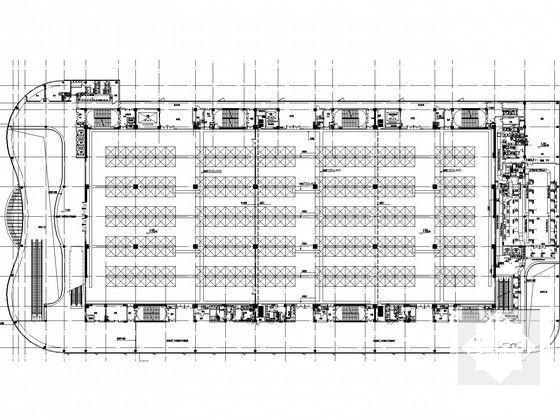

  • 办公商业高层 - 4
    办公商业高层 - 4
  • 办公商业高层 - 5
    办公商业高层 - 5
  • 办公商业高层 - 6
    办公商业高层 - 6
  • 办公商业高层 - 7
    办公商业高层 - 7
  • 办公商业高层 - 8
    办公商业高层 - 8
以上是部分截图,请下载附件后查看完整高清内容
