多层科技服务综合楼空调通风及防排烟系统

  • 设计详细说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13560平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:安徽
一、项目概要:
本项目位于安徽省,是一个多层科技服务综合楼建筑,地上5层,地下1层,总建筑面积13560平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,空调通风系统布置图,排烟系统图,剖面图等...
二、空调系统:
1.冷热源:采用采用变制冷剂流量多联分体式空调机组...
2.风系统:采用多联机空调系统,分体立柜式或壁挂式空调...
3.水系统:...
三、 通风防排烟 系统:
通风系统:水泵房、变配电所设置机械通风系统。进风通过竖井从室外取风,排风也通过竖井出地面排放。卫生间设置机械排风系统,排风经竖井出屋面或通过外百叶排放。洗衣房设置独立的机械排风系统,排风通过外百叶排放。会议室、学术报告厅等设置机械排风系统,维持系统压力平衡。排风通过外百叶排放。地下车库通风采用自然通风方式,由建筑专业设置通风窗井...
防排烟系统:
该项目的疏散楼梯间均可以满足自然通风条件(包括地上楼梯间和通往地下的楼梯间)均按《建筑设计防火规范》(GB50016-近代)中封闭楼梯间的要求设置自然排烟窗,采用自然通风的防烟方式。该项目的疏散楼梯间均可以满足自然通风条件(包括地上楼梯间和通往地下的楼梯间)均按《 建筑设计防火 规范》(GB50016-近代)中封闭楼梯间的要求设置自然排烟窗,采用自然通风的防烟方式...

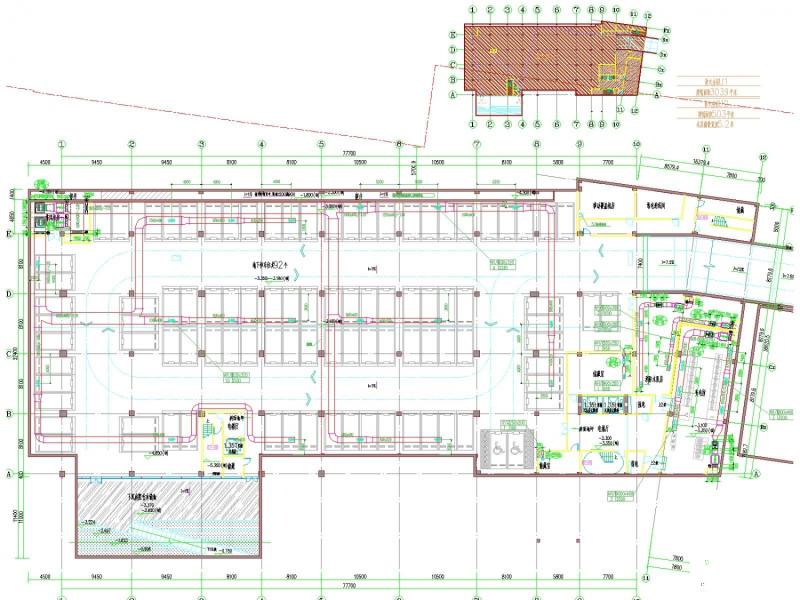

地下一层平面空调通风系统布置图

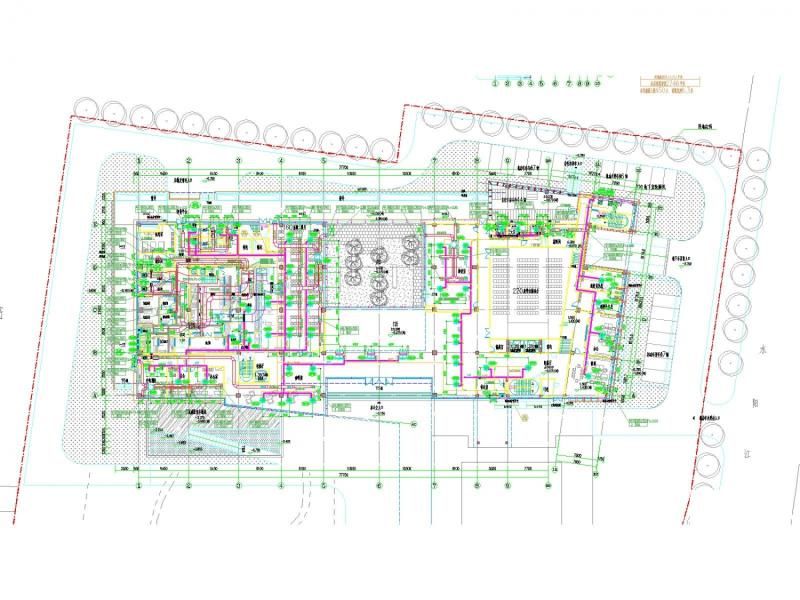

一层平面空调通风系统布置图

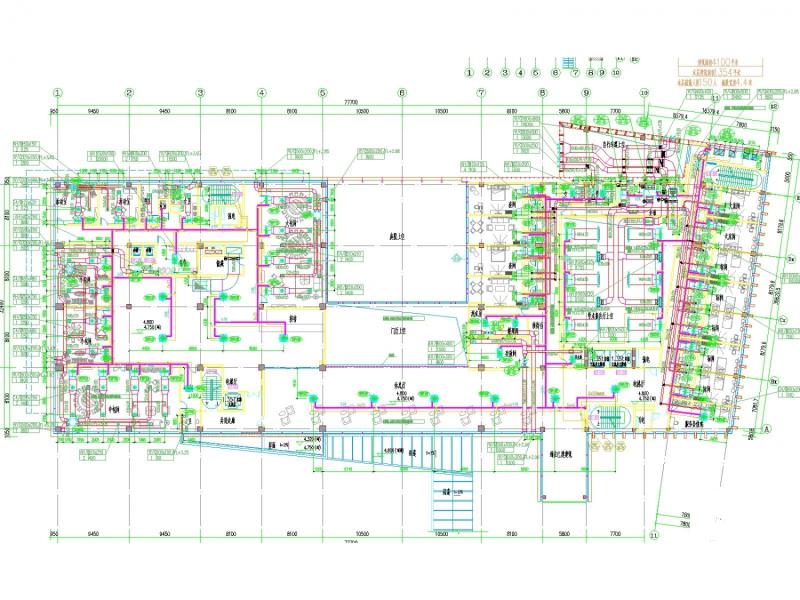

二层平面空调通风系统布置图
二层平面空调通风系统布置图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 综合楼通风空调 - 1
    综合楼通风空调 - 1
  • 综合楼通风空调 - 2
    综合楼通风空调 - 2
  • 综合楼通风空调 - 3
    综合楼通风空调 - 3
  • 综合楼通风空调 - 4
    综合楼通风空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
