高层教育建筑空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:36873平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:44张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,人防
  • 冷热源:水地源热泵
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:散热器供暖
  • 全空气系统:变风量,定风量
  • 水系统:定流量,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:

该项目位于上海市,为一政府机构建筑。总建筑设计面积:36873平方米,其中地上面积:28447平方米,地下建筑设计面积:8426平方米;地上11层,地下1层,建筑高度44.3米。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图,冷冻机房管道平面布置图,冷冻机房设备,基础及排水沟 平面布置图 ,正压送风平面布置详图,继发那个详图,冷冻机房水系统流程图,空调末端水系统流程图,正压送风系统原理图,地埋管系统图等...

二、空调系统:

1.冷热源:采用地源热泵形式...

2.风系统:采用全空气定风量低速送风系统,全空气变风量低速送风系统,风机盘管加新风系统...

3.水系统:采用两管制异程系统,定流量、变流量...

三、通风排烟系统:

1.通风系统:地下一层变配电房设置独立的机械送、排风系统,换气次数按设备发热量计算,送排风量均为15370m3/h,风机均采用双速风机;地下室水泵房设置独立的机械送、排风系统,换气次数取4次/小时,送排风量均为5970m3/h,风机均采用双速风机...

2.防排烟系统:学员楼消防合用前室和楼梯间均设置机械正压送风系统;教学楼封闭楼梯间地上和地下部分均利用可开启外窗进行自然排烟;地下一层车库设置机械排烟系统...

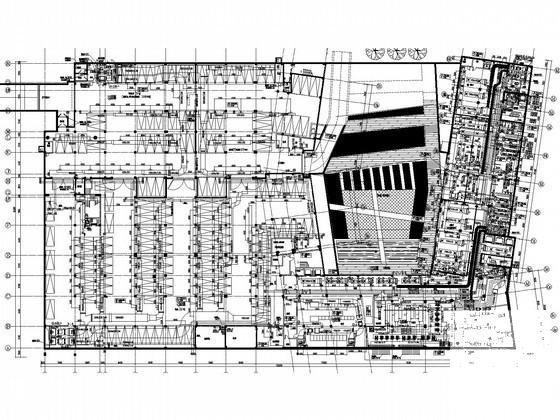

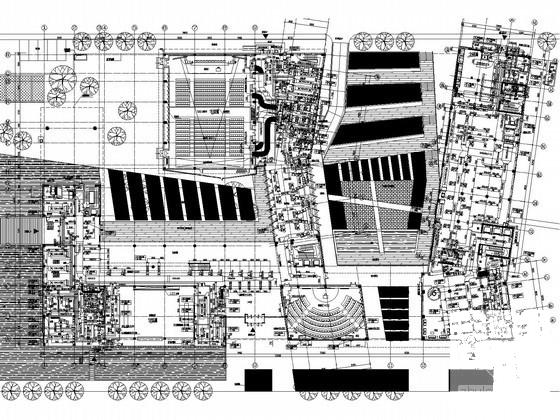

一层通风及空调系统平面布置图

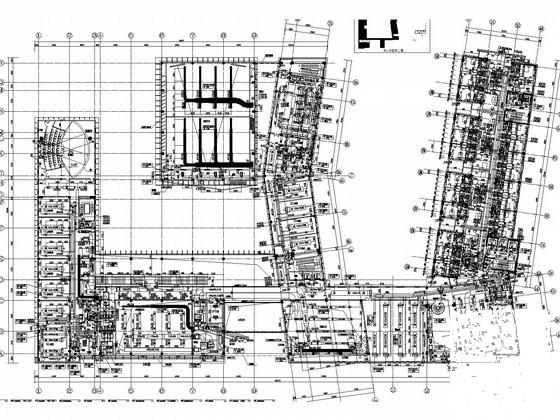

二层通风及空调系统平面布置图

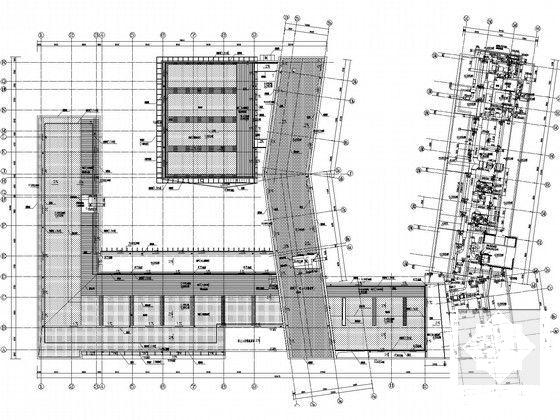

屋顶通风及空调系统平面布置图

屋顶通风及空调系统平面布置图

屋顶通风及空调系统平面布置图

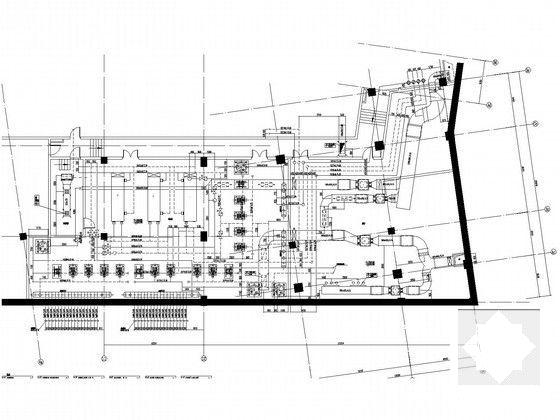

冷冻机房管道平面布置图

冷冻机房管道平面布置图

冷冻机房管道平面布置图

冷冻机房设备平面布置图

冷冻机房设备平面布置图

冷冻机房设备平面布置图

冷冻机房水系统流程图

冷冻机房水系统流程图

冷冻机房水系统流程图

三层通风及空调系统平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 建筑高层图纸 - 1
    建筑高层图纸 - 1
  • 建筑高层图纸 - 2
    建筑高层图纸 - 2
  • 建筑高层图纸 - 3
    建筑高层图纸 - 3
  • 建筑高层图纸 - 4
    建筑高层图纸 - 4
  • 建筑高层图纸 - 5
    建筑高层图纸 - 5
  • 建筑高层图纸 - 6
    建筑高层图纸 - 6
  • 建筑高层图纸 - 7
    建筑高层图纸 - 7
  • 建筑高层图纸 - 8
    建筑高层图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
