高层商住建筑空调通风防排烟系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:17张

附件详情

一、项目概要:
地上16层,地下1层,建筑面积约为20000m2,为高层商住建筑...
二、冷热源:
制冷机组选用螺杆制冷机组2台,空调冷冻水系统采用数字定压机组...
三、空调系统:
1.空调水系统采用双管系统,立管为异程式,水平干管为异程式。
2.商场采用全空气系统,门市采用风机盘管系统。
3.空调新风系统采用低速风管空气系统...
四、通风排烟系统:
1.住宅卫生间设置房间通风器,满足>8次/h换气量。
2.地下室设备用房采用机械排烟系统同时设置机械补风系统...

图纸共17张。

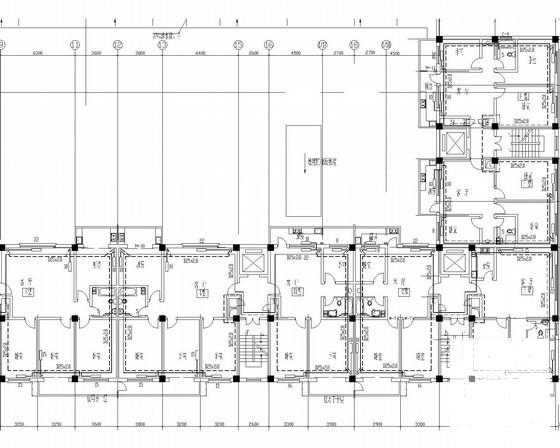

空调采暖水管平面图

空调水管采暖平面图

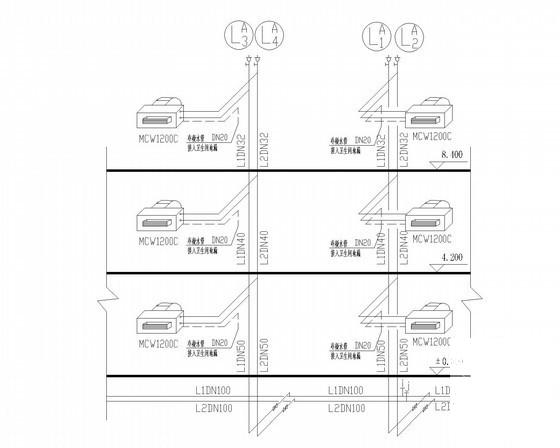

系统轴侧图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

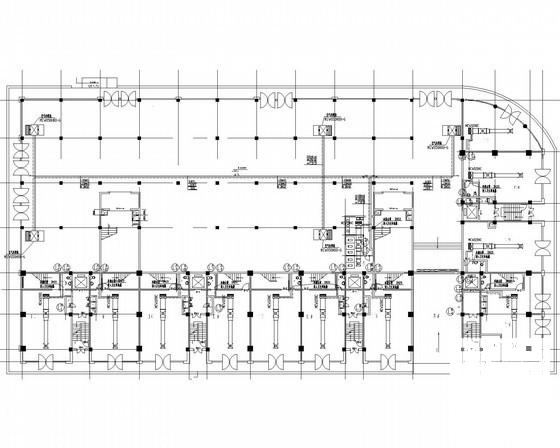

  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1

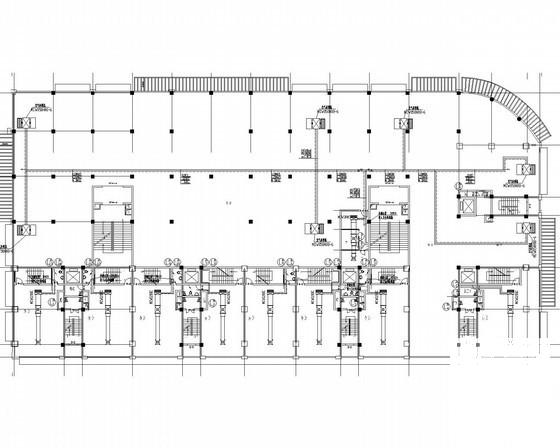

  • 建筑防排烟系统设计 - 2
