超高层综合商办楼空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

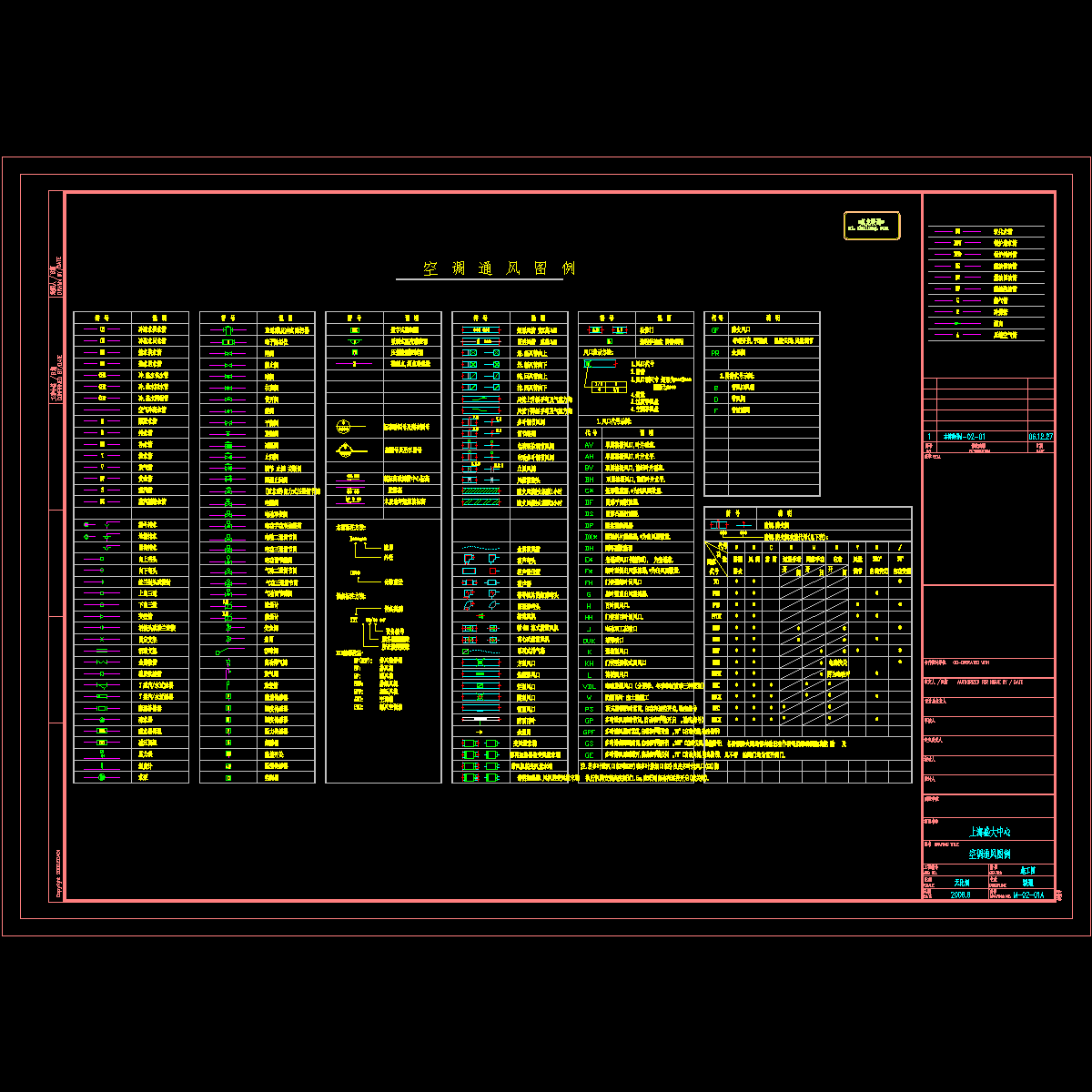

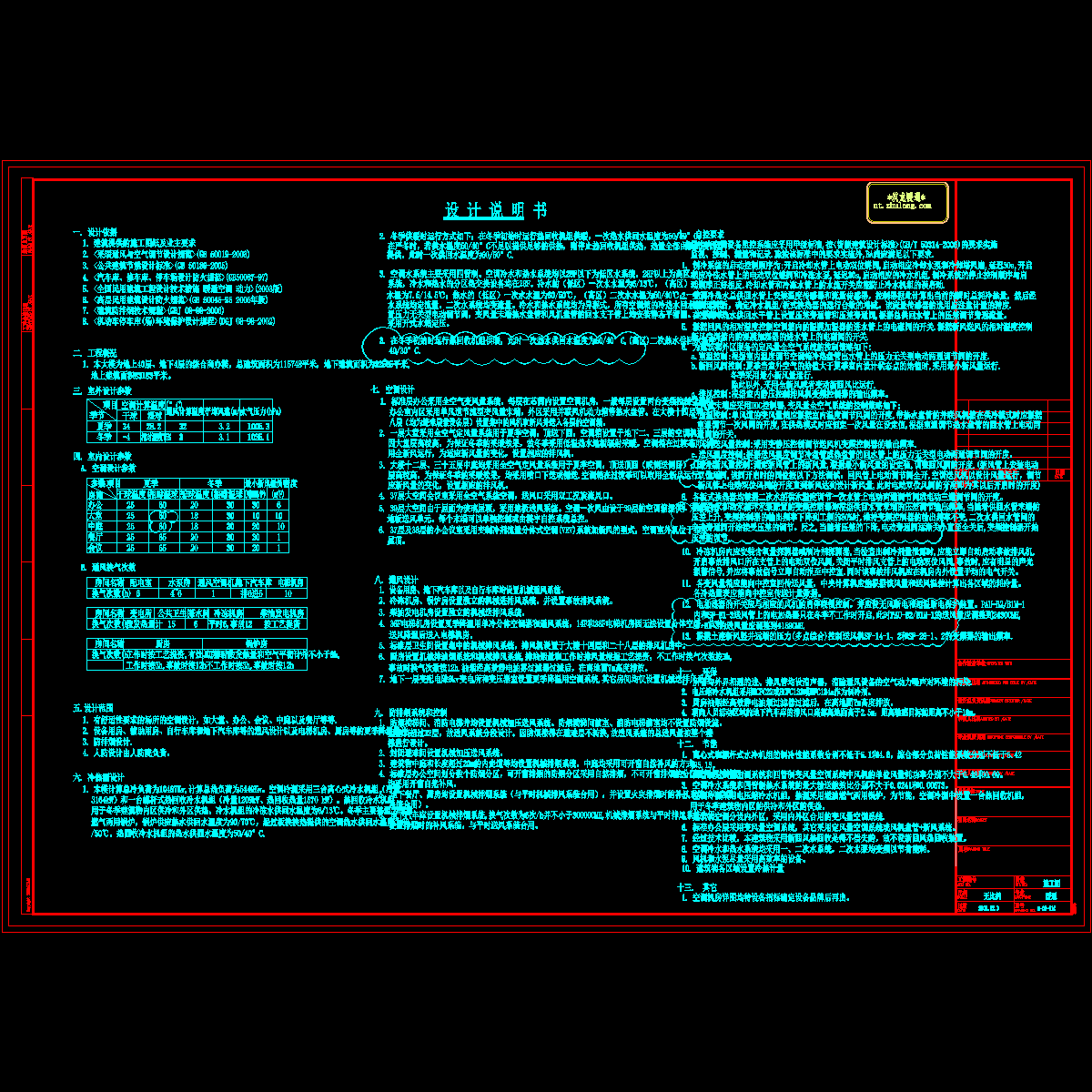

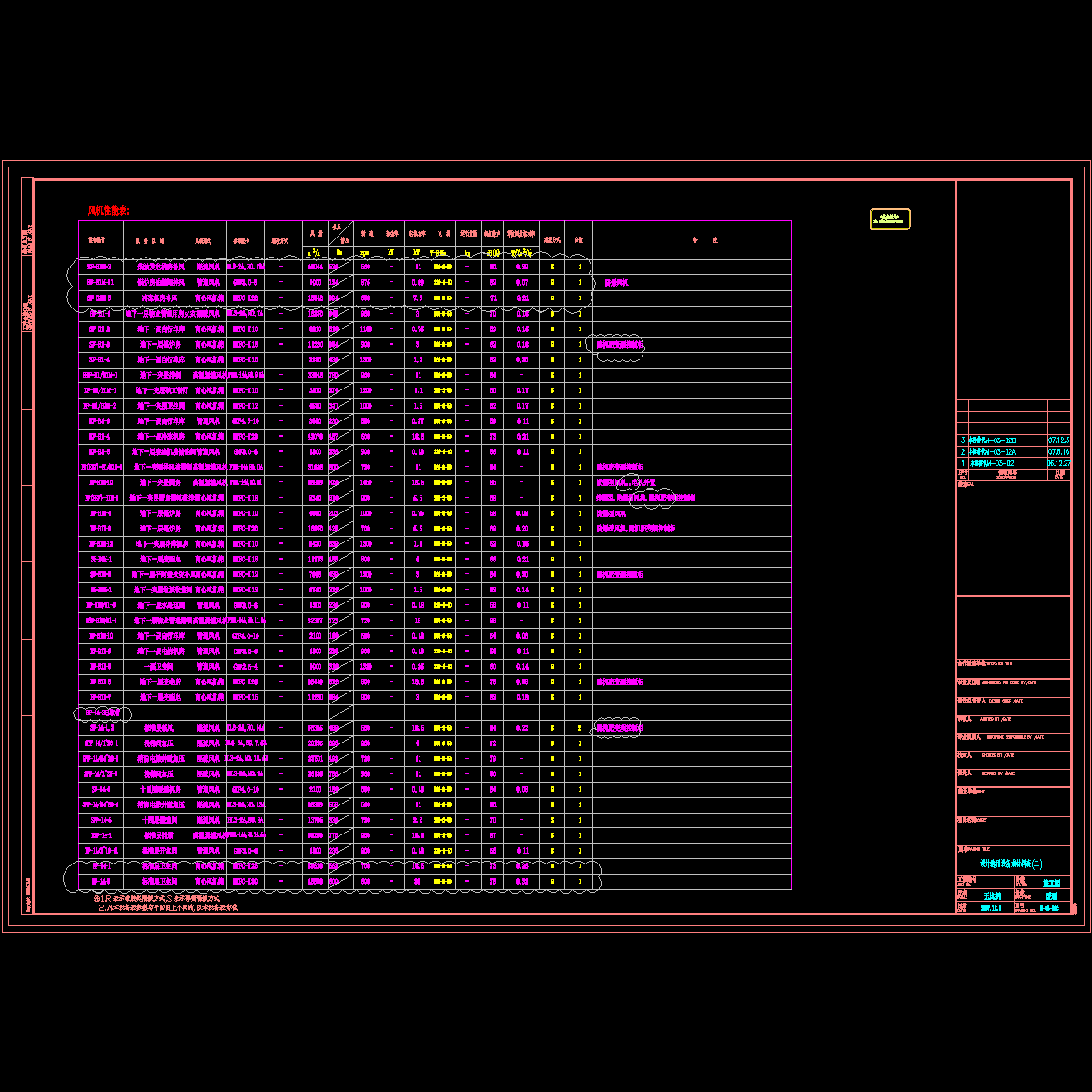

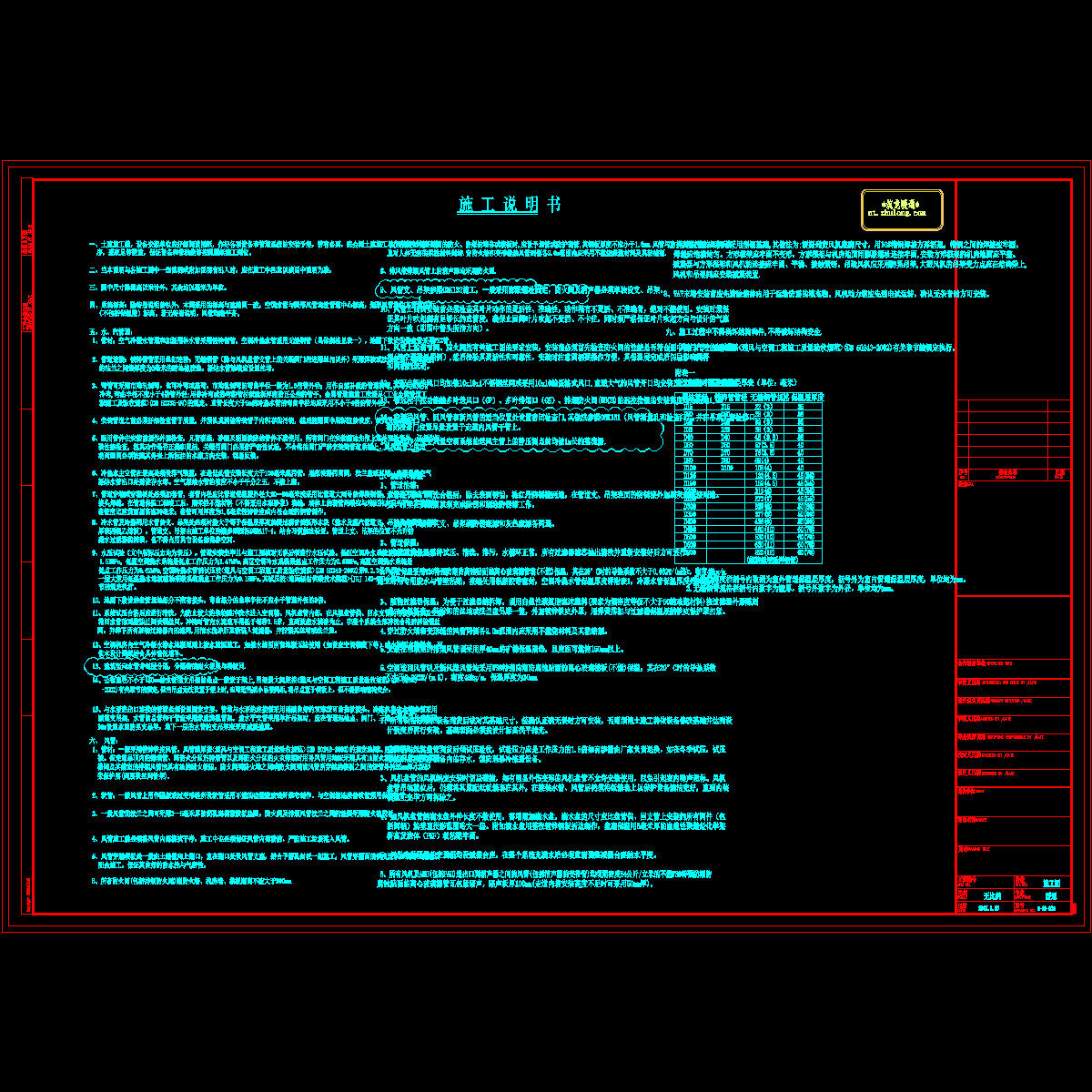

该项目是一个超高层综合商办楼建筑，地上40层，地下4层，建筑面积115748平米。图纸内容包含设计施工说明，主要设备材料表及图例，空调冷热水系统原理图，排烟及补风系统原理图，加压送风原理图，空调通风平面图，水管及冷媒管平面图，冷冻机房详图等...

二、空调系统：

1.冷热源：采用离心式冷水机组和螺杆式热回收冷水机组，燃油燃气两用锅炉...

2.风系统：全空气变风量系统，地板送风系统，变制冷剂流量分体式空调(VRV)系统加新风...

3.水系统：主要采用四管制，一次水系统均定流量，二次水系统均变流量。冷水和热水系统均为异程式，采用开式水箱定压...

三、 通风防排烟 系统：

通风系统：设备用房、地下汽车库以及自行车库均设置机械通风系统。冷冻机房、锅炉房设置独立的机械进排风系统，并设置事故排风系统。柴油发电机房设置独立的机械送排风系统。6F电梯机房设置夏季降温用单冷分体空调器和通风系统，14F和28F电梯机房因无法设置分体空调，故对送风降温后送入电梯机房。标准层卫生间设置集中的机械排风系统，排风机设置于大楼十四层和二十八层的排风机房中。厨房设置机械排油烟系统和机械排风系统,排油烟量和工作时排风量根据工艺提资，不工作时换气次数按3h,事故时换气次数按12h.油烟经高效静电油雾过滤器过滤后，在离地面7m高度排放...

防排烟系统： 防烟楼梯间、消防电梯井均设置机械加压送风系统。防烟楼梯间前室、消防电梯前室均不设置防烟设施。因建筑超过32层，故送风系统分段设计。因防烟楼梯在避难层不转换,故送风系统的总送风量按整个楼梯进行设计。闭避难间设置机械加压送风系统。建筑物中庭和长度超过20m的内走道等均设置机械排烟系统，中庭均采用可开窗自然补风的方式...
