42440平米高层综合建筑空调通风及防排烟系统设计施工大样图

  • 设计说明:有
  • 建筑类别:办公,商业,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:42440平方米
  • 地上层数:18层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:43张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,人防
  • 冷热源:市政热网,电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:单式泵,变流量,四管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:北京

附件详情

一、项目概要:

该项目位于北京市,是一个高层综合建筑,地上18层,地下3层,建筑面积42440平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,人防通风及防排烟系统平面图,通风,空调风系统平面图,空调水系统平面图,人防通风系统示意图,新回风系统图,空调冷冻水系统原理示意图,空调水系统立管图,防排烟系统原理示意图,冷冻机房大样图,冷冻水管路系统图,冷冻机房剖面图等...

二、空调系统:

1.冷热源:采用水冷离心式制冷机组,水冷螺杆式制冷机组,市政管网...

2.风系统:采用风机盘管加新风系统,全空气系统,分体空调...

3.水系统:采用一次泵变水量系统,集中空调水系统采用四管制设置方式:竖向干管为异程布置,水平干管为同程式布置...

三、 通风防排烟 系统:

1.通风系统:车库、变配电室、冷冻机房、中水处理间等均设机械排风和机械补风系统,排风由风机经过竖井排至室外,补风将室外新风经过竖井由风机送至各房间,并保证排风量大于补风量,使这些区域常年处于负压状态,以满足各类房间对空气品质的要求...

2.防排烟系统:不具备自然排烟条件的楼梯间及其前室分别设置加压送风系统、消防电梯间和楼梯间的合用前室设置加压送风系统;楼梯间加压送风系统地下与地上分开设置,地下各层车库按防火分区和防烟分区设机械排烟兼排风及补风系统...

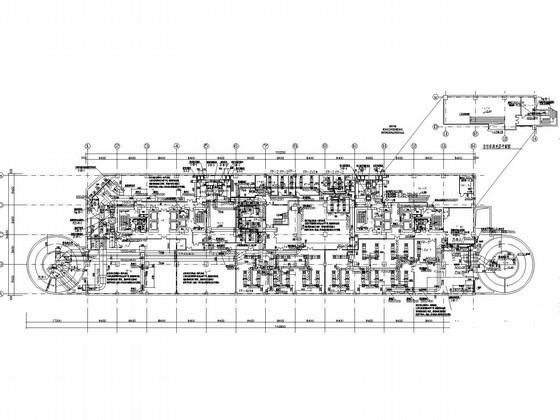

地下一层空调水系统平面图

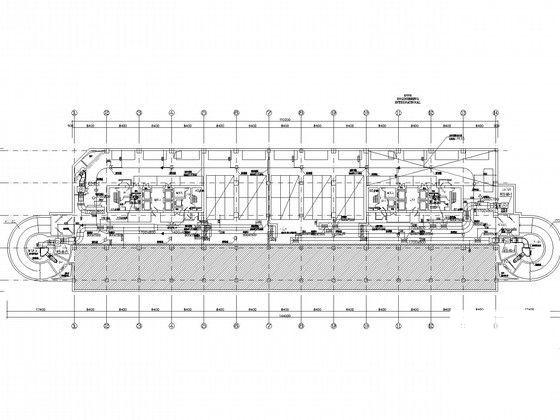

地下二层通风,空调风系统平面图

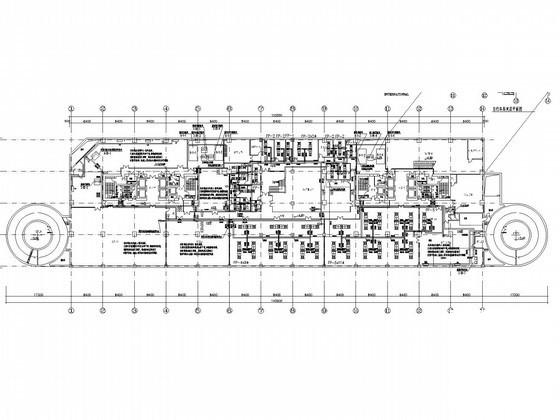

地下二层通风空调风系统平面图

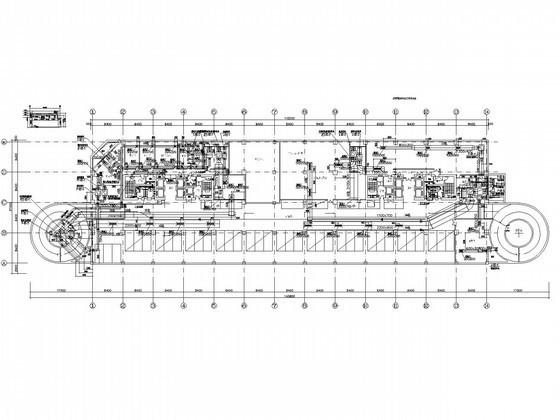

地下三层人防通风及防排烟系统平面图

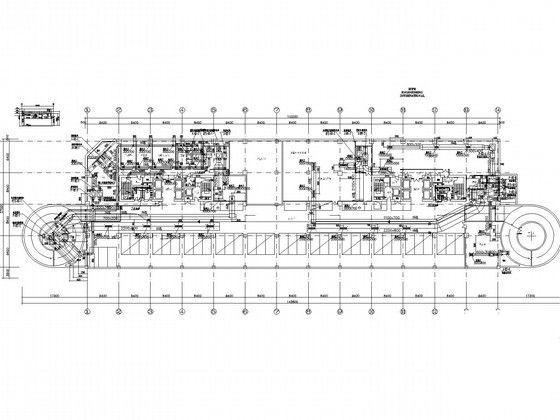

首层通风,空调风系统平面图

顶层通风,空调风系统平面图

地下二层空调水系统平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
  • 建筑防排烟系统设计 - 5
    建筑防排烟系统设计 - 5
  • 建筑防排烟系统设计 - 6
    建筑防排烟系统设计 - 6
  • 建筑防排烟系统设计 - 7
    建筑防排烟系统设计 - 7
  • 建筑防排烟系统设计 - 8
    建筑防排烟系统设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
