办公建筑空调通风及防排烟系统设计施工图纸

  • 图纸设计深度:施工图
  • 参考图纸:35张

附件详情

一、项目概要:
建筑高度为55.90米。建筑面积为23352m2,一至三层为裙房,四层以上为标准层,地上部分均为办公建筑...
二、空调系统:
1.该项目办公用房均设置变冷媒流量空调系统。
2.该项目空调新风系统采用全热交换器,全热交换器热回收效率大于65%...
三、通风系统:
1.中庭共设置1套机械排烟系统,风机放置于裙房屋面。排烟量按照体积的6次/h换气次数计算。
2.主楼部分核心筒区域消防电梯前室设置正压送风系统。前室设计送风量:25000m3/h...

图纸共35张。

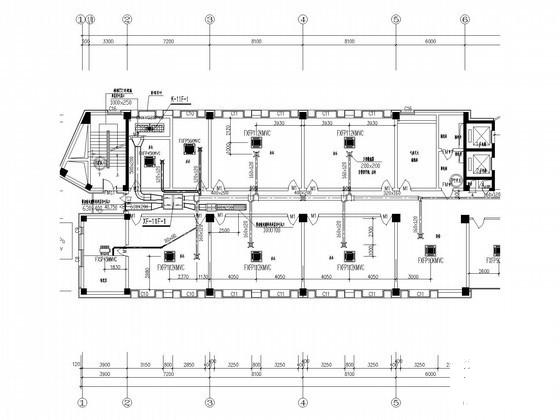

暖通风管平面图

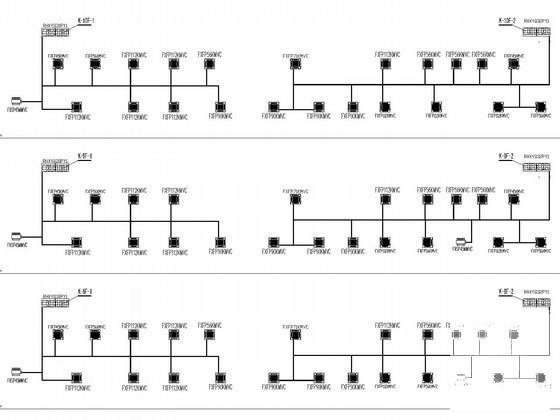

空调系统流程图

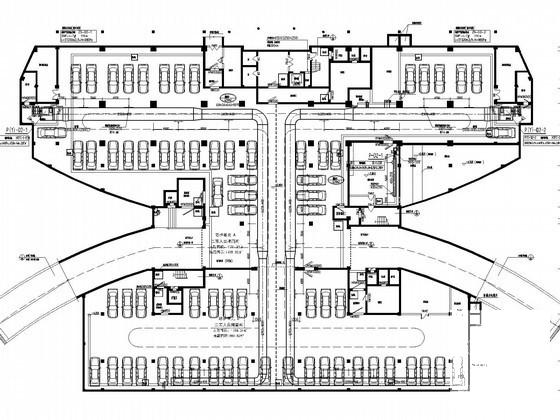

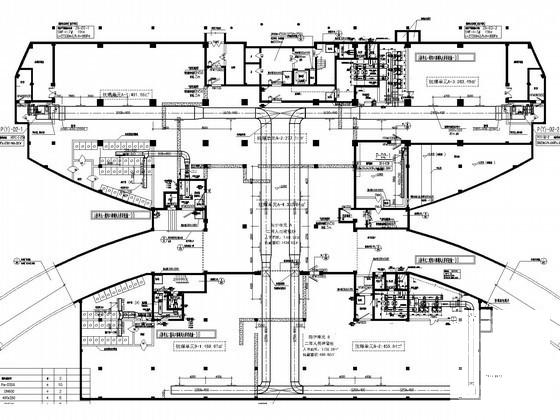

战时通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公建筑通风 - 1
    办公建筑通风 - 1
  • 办公建筑通风 - 2
    办公建筑通风 - 2
  • 办公建筑通风 - 3
    办公建筑通风 - 3
  • 办公建筑通风 - 4
    办公建筑通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
办公建筑通风下载
