超高层商业办公楼空调通风及防排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:办公,商业,酒店
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:117000平方米
  • 建筑地上层数:56层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,复式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:

该项目是位于广东省,是一个超高层商业办公楼建筑,建筑面积约117000m2,地上56层,建筑高度250m。图纸内容包含设计及施工说明,主要设备材料表及图例,空调系统流程图,空调水系统图,防排烟系统图,空调主机房大样图,风管平面图,水管平面图等...

二、空调系统:

1.冷热源:采用离心式冷水机组...

2.风系统:采用风机盘管...

3.水系统:采用两管制变水量系统.垂直立管采用同程式,水平管道采用异程式系统,低区采用一次泵系统,变流量运行,高区在避难层设板换间,设置二级水泵...

三、通风系统:卫生间排风换气次数10次/h,采用自然补风;主机房排风换气次数6次/h,采用机械补风;高低压配电室排风换气次数不小于10次/h,采用机械补风;水泵房排风换气次数6次/h,采用机械补风...

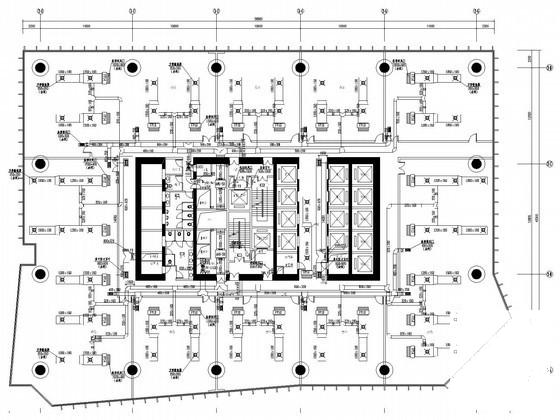

39~40层风管平面图

41层(避难层)风管平面图

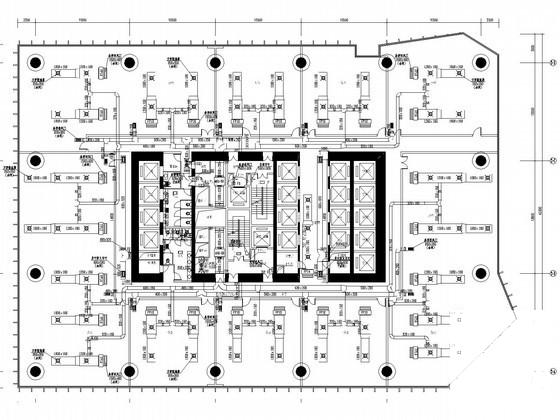

48~56层风管平面图

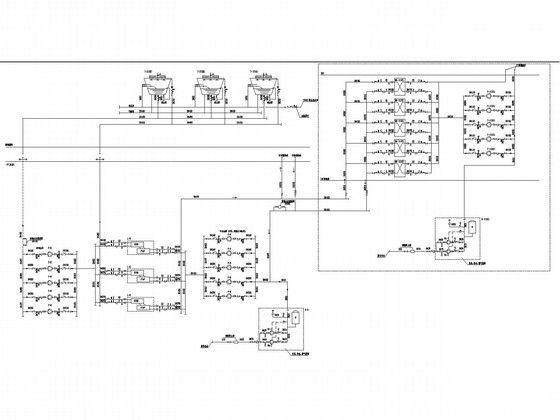

塔楼空调系统流程图

C3空调水系统图(一)

C3空调水系统图(二)

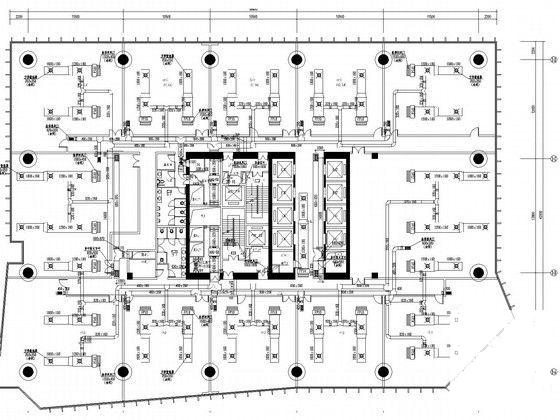

42~47层风管平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 办公楼空调系统设计 - 1
    办公楼空调系统设计 - 1
  • 办公楼空调系统设计 - 2
    办公楼空调系统设计 - 2
  • 办公楼空调系统设计 - 3
    办公楼空调系统设计 - 3
  • 办公楼空调系统设计 - 4
    办公楼空调系统设计 - 4
  • 办公楼空调系统设计 - 5
    办公楼空调系统设计 - 5
  • 办公楼空调系统设计 - 6
    办公楼空调系统设计 - 6
  • 办公楼空调系统设计 - 7
    办公楼空调系统设计 - 7
  • 办公楼空调系统设计 - 8
    办公楼空调系统设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
