多层公共建筑空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:广东

附件详情

一、项目概要:

该项目是一个多层公共建筑,地上6层,地下2层,建筑面积27000平米。图纸内容包含设计施工说明,主要设备材料表及图例,通风排烟平面图,空调风平面图,屋顶风机平面图,加压送风及排烟系统图,空调水平面图,空调水系统图等...

二、空调系统:

1.冷热源:板式换热器 板管蒸发式冷凝冷水机组
2.风系统:采用风机盘管加独立新风
3.水系统:空调水系统均为一次泵变水量双管系统。

三、 通风防排烟 系统:

1.通风系统:共卫生间:根据通风的需要,设计机械排风系统。各空调房间正压自然排风与机械排风相结合。
2.防排烟系统: 防排烟系统主要是由楼梯加压送风系统、排烟系统及相应的控制系统组成;地下层设备机房设置机械通风与排烟合用系统

地上2.5米标高空调水管平面图

二层空调水管平面图

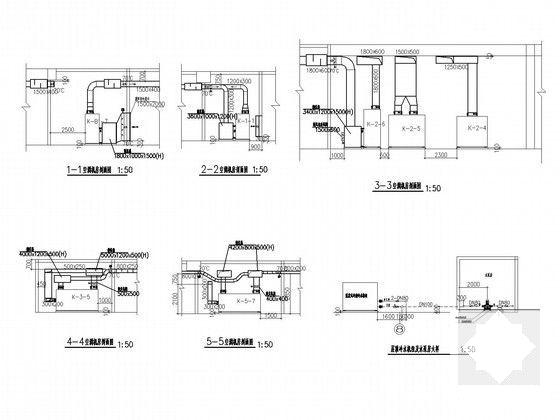

空调机房大样(一)

三层空调通风风管平面图

屋顶层空调通风平面图

五层空调水管平面图

负二层空调通风风管平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

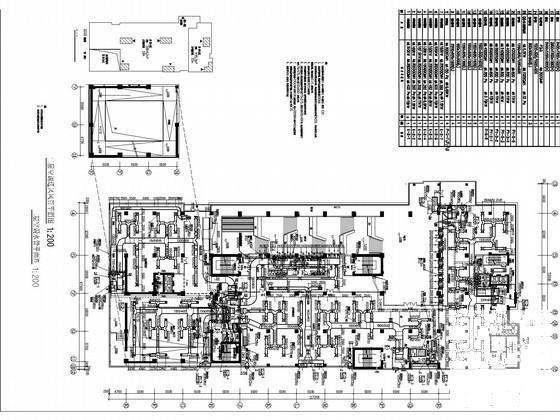

  • 公共建筑空调 - 1
    公共建筑空调 - 1

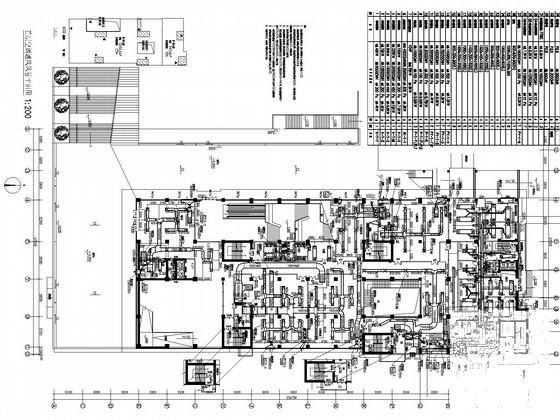

  • 公共建筑空调 - 2
    公共建筑空调 - 2

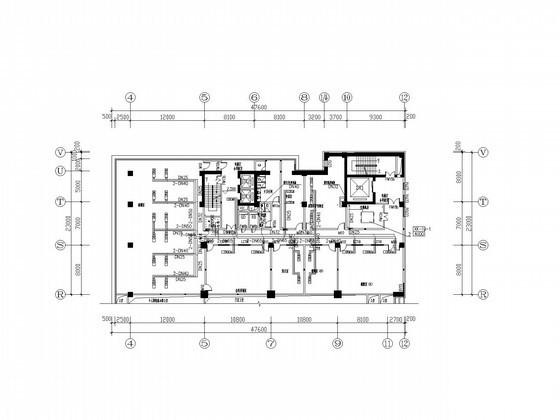

  • 公共建筑空调 - 3
    公共建筑空调 - 3
  • 公共建筑空调 - 4
    公共建筑空调 - 4

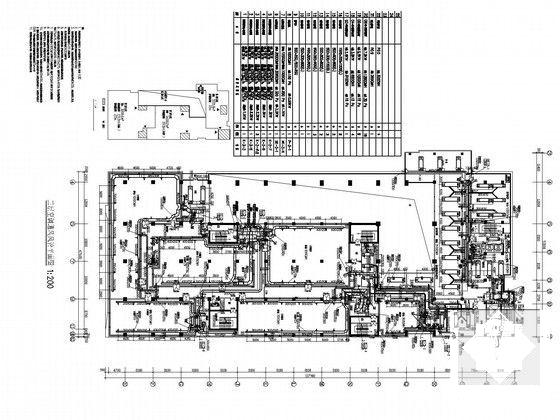

  • 公共建筑空调 - 5
    公共建筑空调 - 5
  • 公共建筑空调 - 6
    公共建筑空调 - 6
  • 公共建筑空调 - 7
    公共建筑空调 - 7
  • 公共建筑空调 - 8
    公共建筑空调 - 8
以上是部分截图,请下载附件后查看完整高清内容
