高层医疗住院楼空调通风防排烟系统

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:12231.95平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,洁净,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目所在地:辽宁

一、项目概要:
本项目位于辽宁省,是一个高层医疗住院楼建筑,地上10层,地下1层,总建筑面积12231.95平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,通风、空调及防排烟系统原理图,空调、采暖水系统原理图,空调、通风及防排烟平面图,空调、采暖水平面图,空调水平面图,采暖 平面图 ,走廊管道 剖面图 ,新风机房大样图等...

二、空调系统:
1.冷热源:采用螺杆式冷水机组+燃气热水锅炉作为空调及采暖系统冷热源,冬季病房楼内冬季采用散热器采暖...
2.风系统:采用风机盘管加新风系统...

三、 通风防排烟 系统:
通风系统:
1、所有卫生间均设计排风扇及防倒流通风竖井。卫生间换气次数不低于10次/h。
2、地下室配电房、水泵房设机械排风系统,配电室换气次数为4次/h;水泵房换气次数为5次/h。
3、地下洗衣间内预留全面排风及补风系统,换气次数为20次/h。待甲方确定洗衣间设备后由专业厂家二次深化设计。
4、地下中心吸引设置机械排风,换气次数为15次/h。排风由建筑顶端排出。
5、地上的处置室、配餐间、污洗间单独设置机械排风系统,换气次数为15次/h。
6、地下一层中心供应室预留排风竖井,排风口设置在建筑顶端...
防排烟系统:
1、1#防烟楼梯及合用前室采用外窗自然排烟,楼梯间内每五层可开启外窗面积之和大于2.0m2,顶层可开启外窗的面积大于0.8m2,每层合用前室内可开启外窗面积大于3.0m2。2#楼梯间采用机械加压送风系统,只对楼梯间送风,前室不送风,楼梯间内余压值为40~50Pa。加压送风机设置在屋顶。
2、地下及地上长度大于20米的内走道,采用机械排烟,当排烟系统负责一个防烟分区时,排烟量按60立方米/平方米计算;负责两个或两个以上防烟分区时排烟量按120立方米/平方米计算,地下走道同时设置机械补风系统,补风量不小于排烟量的50%,地上走道利用外门等自然补风。地上走道的排烟风机放在屋面,地下走道的排烟、补风风机放置在本层
3、2层手术室的洁净通道、污物通道及首层ICU区域分别单独设置排烟、补风系统,排烟和补风风机均放置在三层设备层内,排烟量按每个防烟分区60立方米/平方米计算,机械补风量不小于排烟量的50%...

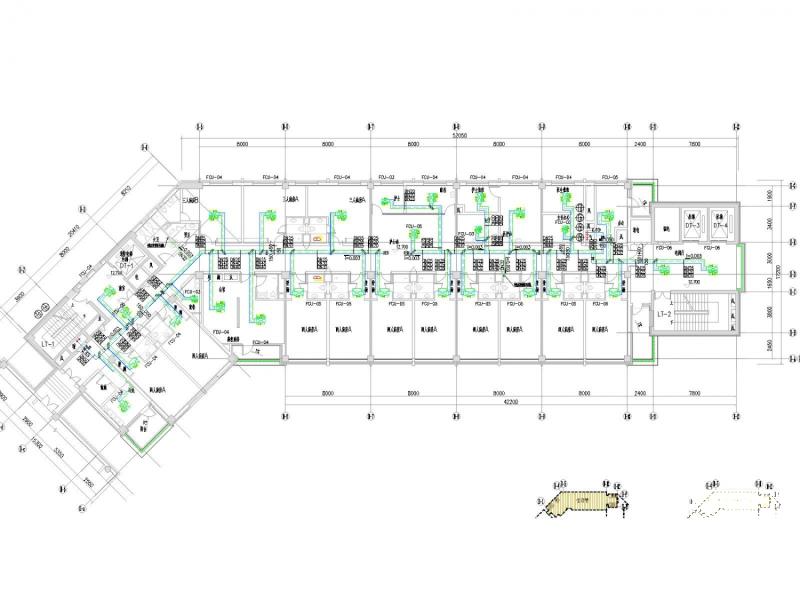

四层空调水平面图

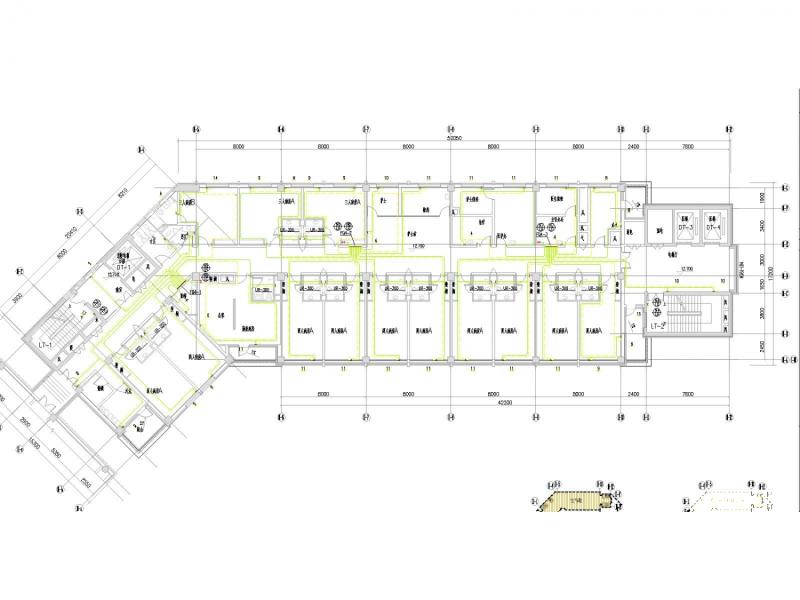

四层采暖平面图

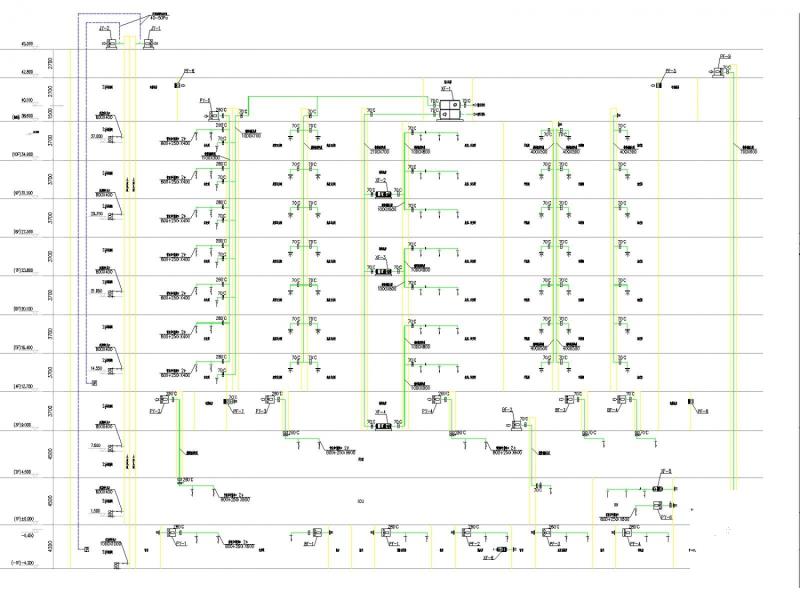

通风、空调及防排烟系统原理图

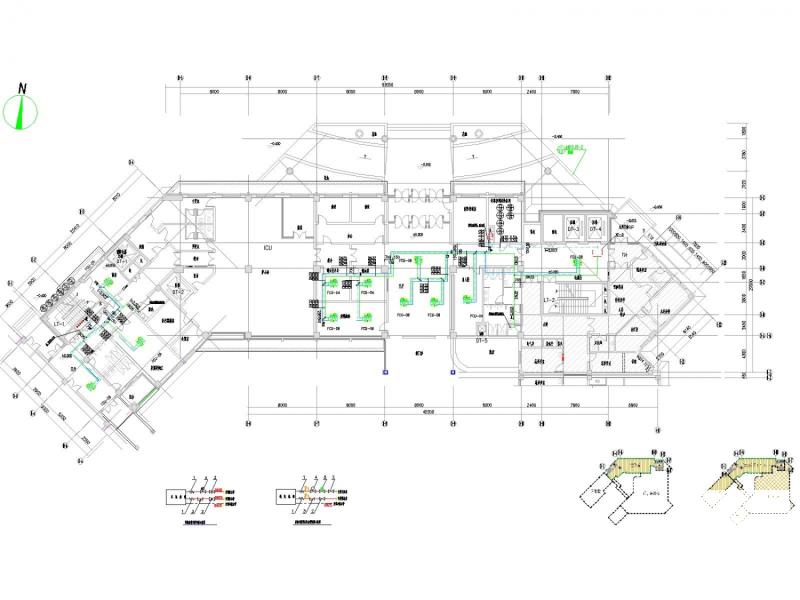

首层空调水平面图

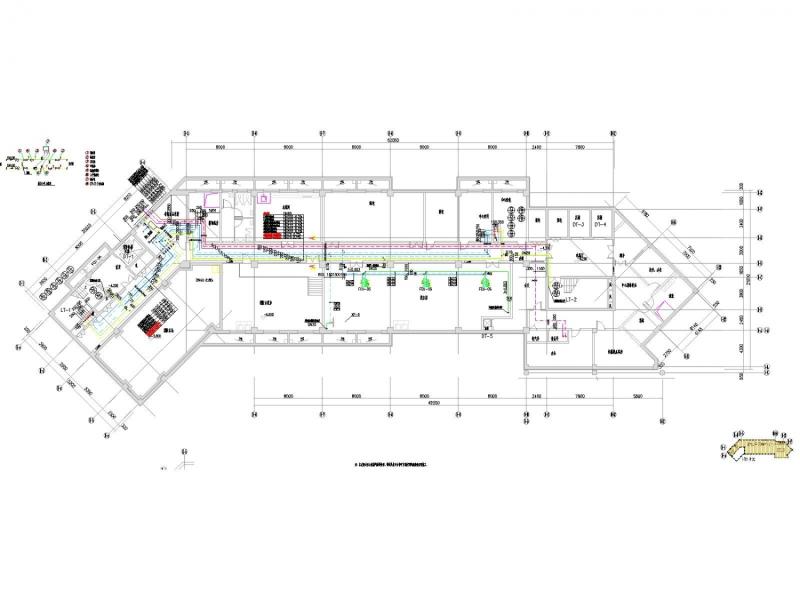

地下一层空调、通风及防排烟平面图
首层空调、通风及防排烟平面图
