3层教育学习中心空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,教育,文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6694平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风

附件详情

  • 施工图设计说明
  • 冷热源水系统流程图
  • 消防原理图
  • 空调通风平面图
  • 空调机房详图
  • 主要设备表
  • ......

附件详情

一、项目概要:
总建筑面积:6694平方米,建筑层数:地上3层,建筑高度:19.7米......
二、冷热源:
冷热源选用2台制冷量552kw的风冷螺杆式热泵机组,冷冻水进、出水温度为12℃~7℃......
三、空调系统:
1.一层展厅、二层休息厅、报告厅采用全空气低速送风系统。
2.二层休息厅采用季节变流态旋流风口。
3.报告厅以座椅下方空间作为送风静压箱,采用座椅送风口。
4.贵宾室采用风机盘管加新风系统。
5.空调系统水采用二管制异程系统......
四、通风排烟系统:
1.大报告厅设机械排风,竖向排至屋顶。排风量13200m3/h。
2.各层卫生间设机械排风,竖向排至屋顶。
3.一层展厅采用自然方式排烟。可开启外窗面积不小于该场所建筑面积的2%......

图纸共27张。

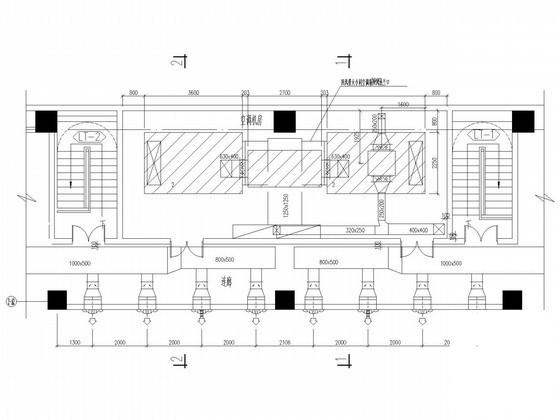

空调机房风管布置平面图

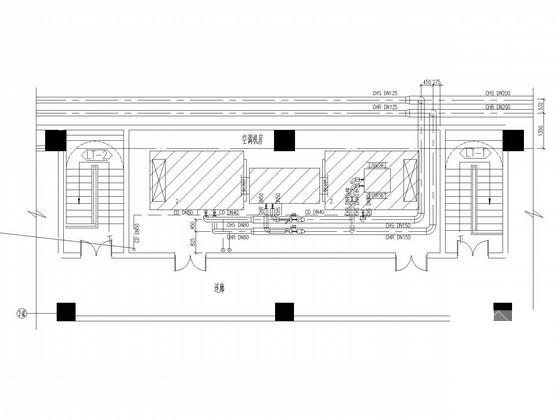

空调机房水管布置平面图

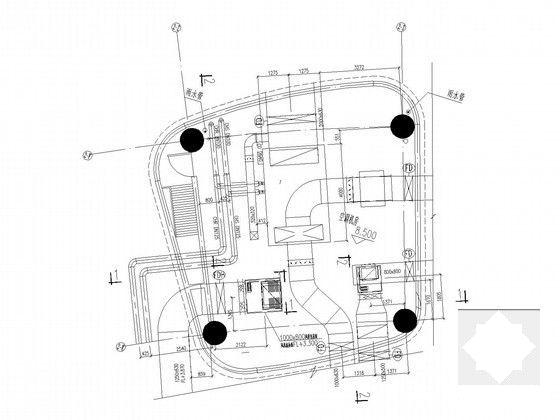

空调机房平面图

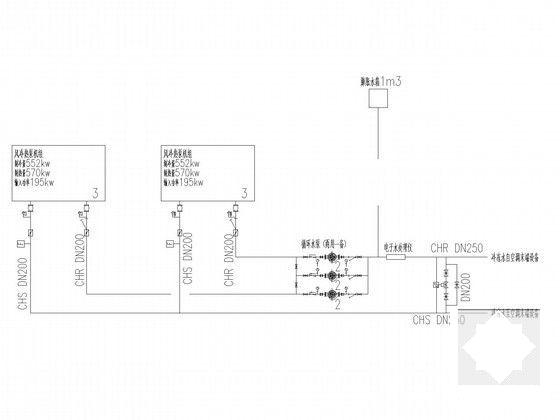

冷热源水系统流程图

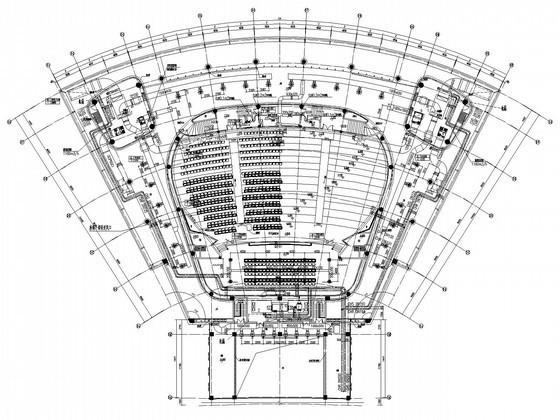

空调通风平面图
