5层教育中心空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6694平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目位于江苏省,总建筑设计面积:6694平方米,地上3层,建筑高度19.7米。图纸内容包含设计施工说明,主要设备材料表及图例,机房详图,空调通风平面图,冷热源水系统流程图,防排烟原理图等...

二、空调系统:

1.冷热源:风冷螺杆式热泵机组...

2.风系统:采用全空气低速送风系统,风机盘管加新风系统...

3.水系统:采用二管制异程系统...

三、通风排烟系统:

1.通风系统:大报告厅设机械排风,竖向排至屋顶。排风量13200m3/h,各层卫生间设机械排风,竖向排至屋顶。

2.防排烟系统:1楼梯间自然方式排烟。每5层可开启外窗的总面积不小于2.0平方;一层展厅采用自然方式排烟。可开启外窗面积不小于该场所建筑面积的2%,二层休息厅设机械排烟系统,自然补风。总排烟量69900m3/h,二层报告厅设机械排烟系统,自然补风。总排烟量57000m3/h...

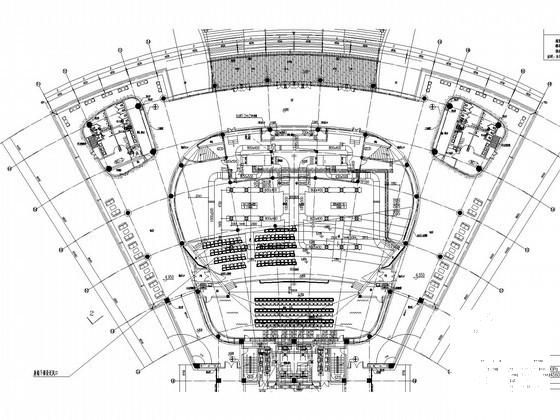

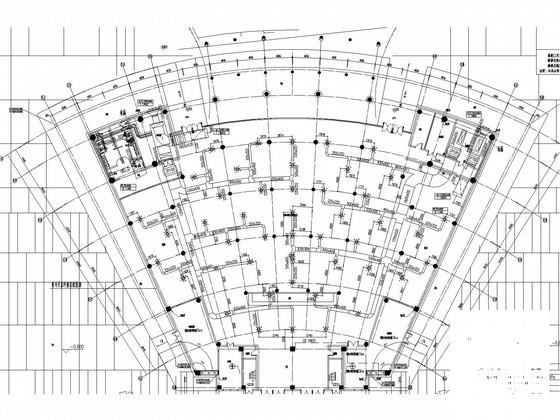

二层空调通风平面图

三层空调通风平面图

空调机房详图

空调机房详图

空调机房详图

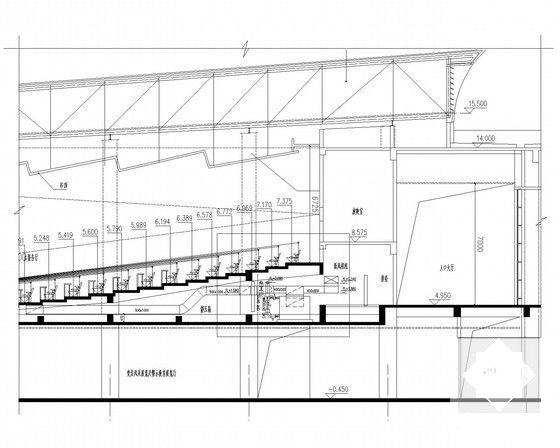

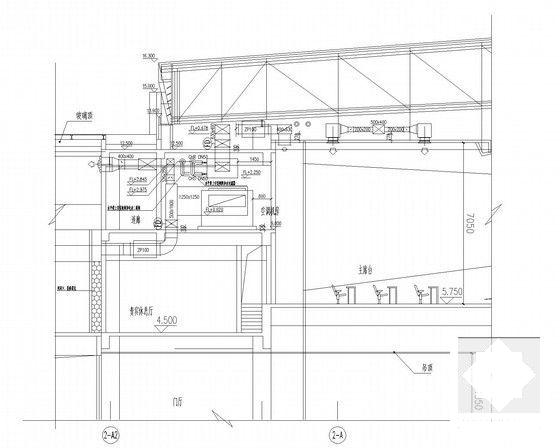

空调机房剖面图

空调机房剖面图

空调机房剖面图

屋顶层空调通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 通风及防排烟系统 - 1
    通风及防排烟系统 - 1
  • 通风及防排烟系统 - 2
    通风及防排烟系统 - 2
  • 通风及防排烟系统 - 3
    通风及防排烟系统 - 3
  • 通风及防排烟系统 - 4
    通风及防排烟系统 - 4
  • 通风及防排烟系统 - 5
    通风及防排烟系统 - 5
  • 通风及防排烟系统 - 6
    通风及防排烟系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
