高层科技办公中心空调通风及防排烟系统设计施工图纸.dwg

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 建筑面积:135650平方米
  • 地上层数:17层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:55张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,锅炉,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 全空气系统:单风道
  • 水系统:双管制
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目地址:江苏

一、项目概要:
该项目位于江苏省,是一个高层科技办公中心建筑项目,地上17层,地下2层,总建筑面积135650m2。

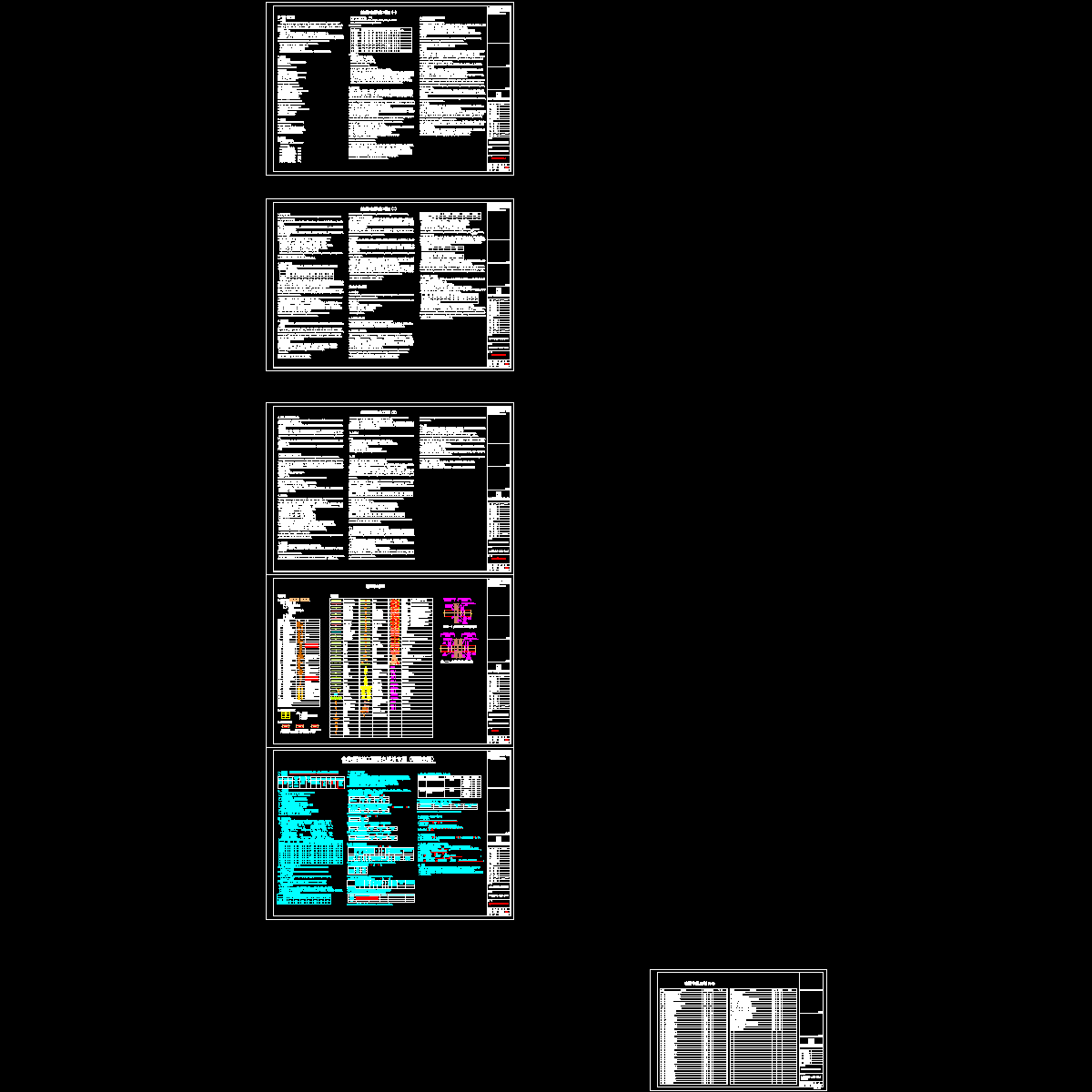

图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,科技中心及能源站空调通风设备表,空调水管平面,暖通风管平面图,暖通管道平面图,竖向空调通风、防排烟系统图,空调供回水管道及空调冷凝水排水立管系统流程图,锅炉房、制冷机房管道系统流程图,空调机房详图,锅炉房设备布置平面图,制冷机房设备布置平面图,锅炉房设备基础平面图,制冷机房设备基础平面图,锅炉房、制冷机房详图,室外燃油管道平面图等...

二、空调系统:
1.冷热源:采用水冷螺杆式冷水机组及真空燃气燃油热水锅炉,变制冷剂流量多联分体式空调系统加新风系统...
2.风系统:采用全空气低速风道空调系统,干式风机盘管机组加新风空调系统...
3.水系统:采用两管制系统...

三、 系统:
地下层汽车库、自行车库结合机械防排烟系统设机械送、排风系统。地下一层锅炉房、油箱间、燃气表房设机械送、排风系统,同时满足换气次数12次的事故通风要求。事故通风机采用防爆型。地下一层柴油发电机房发电机组余压排风,机械送风;机房内设置平时机械送排风系统。地下二层制冷机房设机械送、排风系统,同时满足换气次数12次的事故通风要求...

图纸展示:

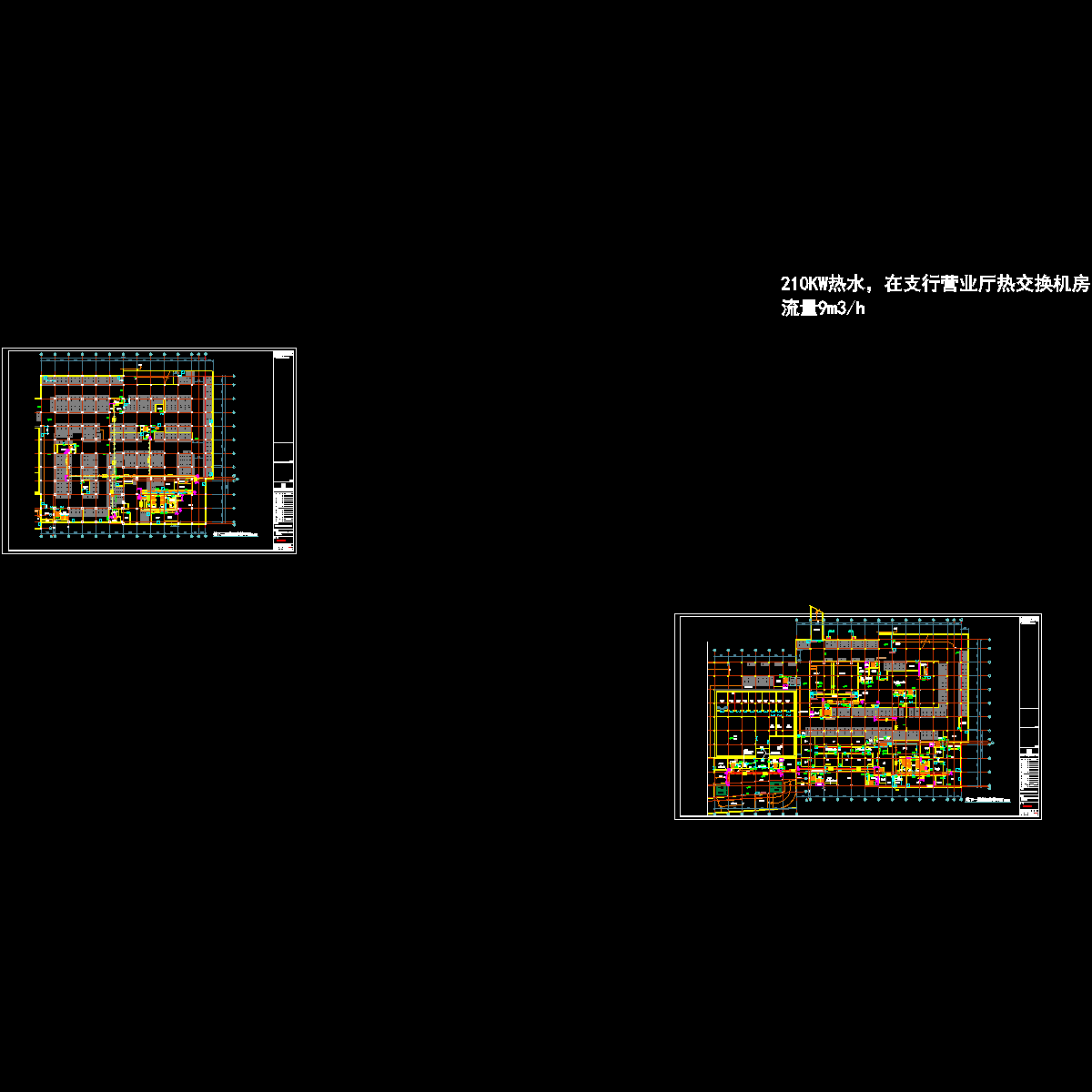

地下二层空调水管平面
地下一层空调水管平面
一层暖通风管平面
一层暖通管道平面

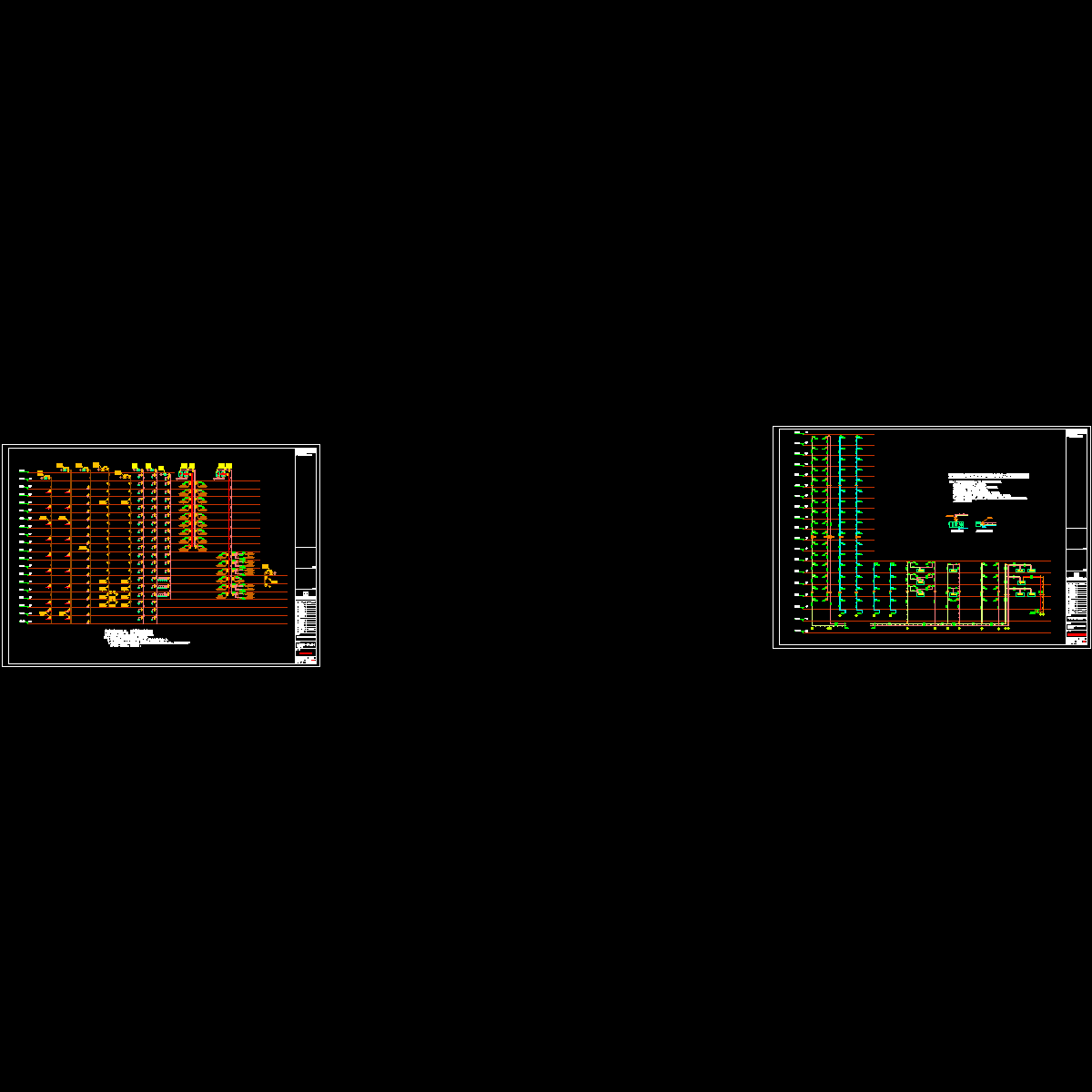

竖向空调通风、防排烟系统图
空调供回水管道及空调冷凝水排水立管系统流程图

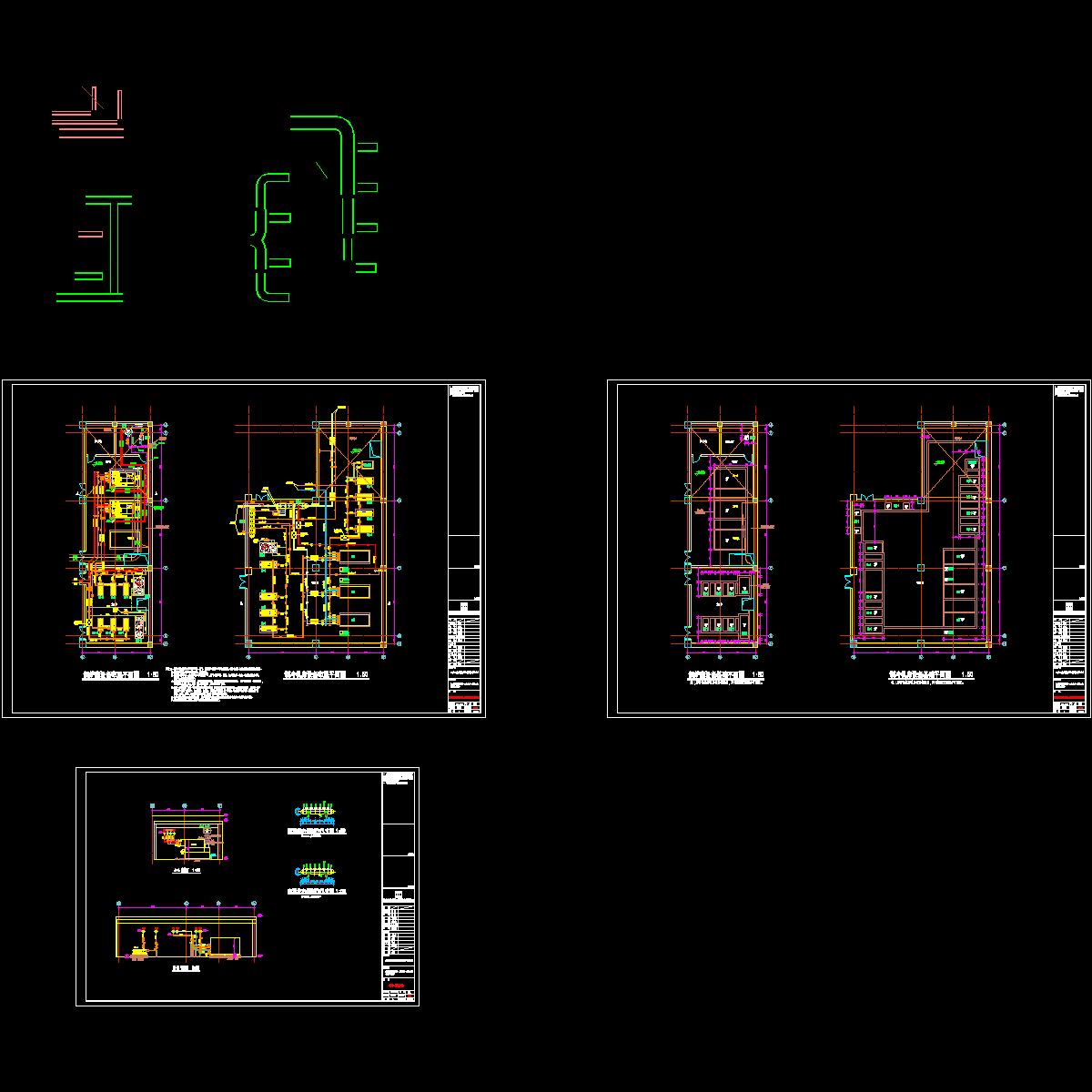

锅炉房、制冷机房设备布置平面图

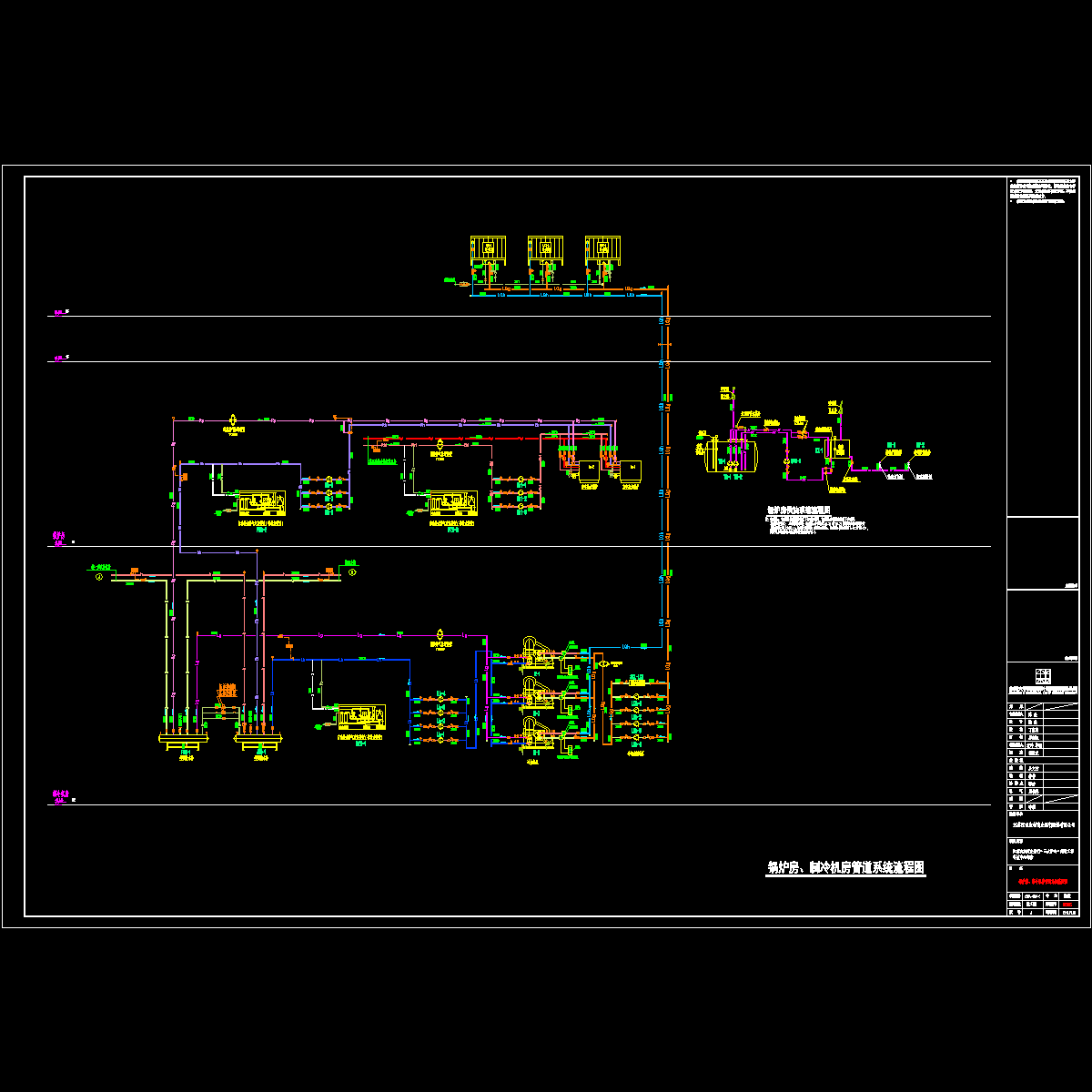

锅炉房、制冷机房管道系统流程图
