22层设计中心办公大厦空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:47257平方米
  • 建筑地上层数:22层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图,深化设计图
  • 参考图纸:62张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 全空气系统:定风量
  • 水系统:异程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:

该项目位于上海市,是一个设计中心办公大厦,地上二十二层,地下二层。总建筑设计面积:47257平面米,其中:地上面积:35350平面米,地下面积:11907平方米。图纸内容包含设计施工说明,主要设备材料表及图例,人防设计与施工说明及通风系统原理图,通风系统 平面布置图 ,人防送排风机房剖面详图,平面空调系统布置图,防排烟系统图,水系统图等...

二、空调系统:

1.冷热源:采用直接蒸发式变冷媒热泵机组,风冷涡旋式热泵机组...

2.风系统:采用全空气定风量低速风管系统,变冷媒空调加新风系统...

3.水系统:采用机械循环异程式系统...

三、通风排烟系统:

1.通风系统:战时由出入口部进风,设机械送风系统,分别有口部消波装置MH8000-6,粗过滤器、密闭阀门、过滤吸收器、通风机等防护通风设备组成三种通风方式:清洁式通风、滤毒式通风和隔绝式通风。对应清洁式通风时,在干厕设机械排风,分别经排风口部消波装置MH8000-6从出入口排至工程外部。滤毒通风时,超压排风经手动密闭阀和自动排气活门依次经过简易洗消间、防毒通道,然后经口部消波装置排至工程外部。此时应保证防毒通道有40次/时换气量。地下一层,地下二层的变配电室、水泵房,储藏室均设机械通风系统...

2.防排烟系统:地下车库分别设置机械送风和排风(兼补风和排烟)系统,进风和补风则通过车道自然进风;超过20米的内走道均设置机械排烟系统,排烟量按每平方米60m3/h计算,但排烟量不小于13000m3/h,办公室、全多功能厅等面积超过100m房间采用自然排烟,自然排烟窗面积按规范要求不小于建筑面积的2%...

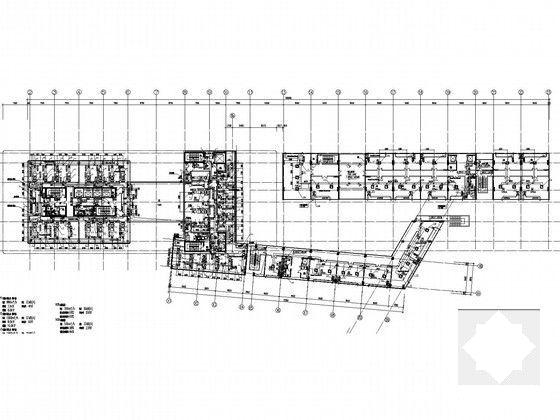

十二层平面空调系统布置图

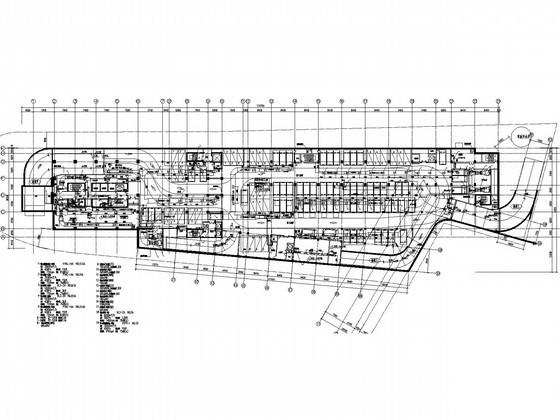

地下一层通风系统平面布置图

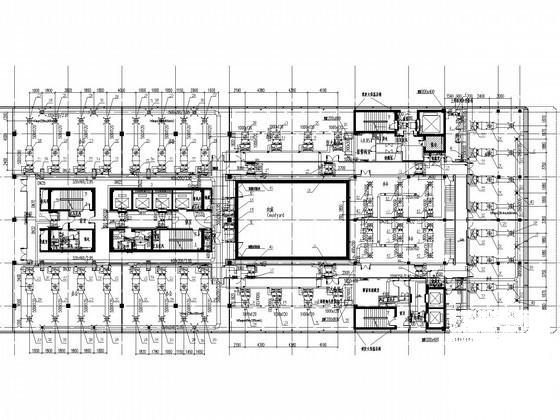

二层平面空调系统布置图

二层平面空调系统布置图

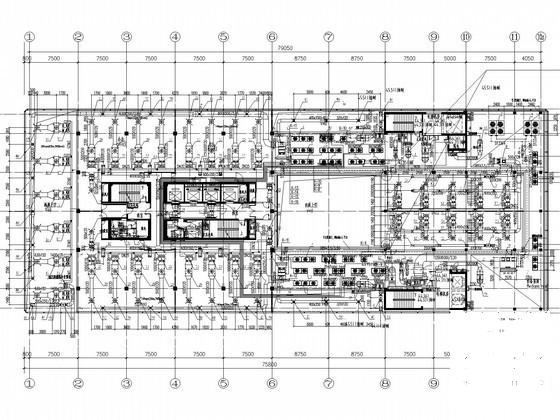

三层平面空调系统布置图

三层平面空调系统布置图

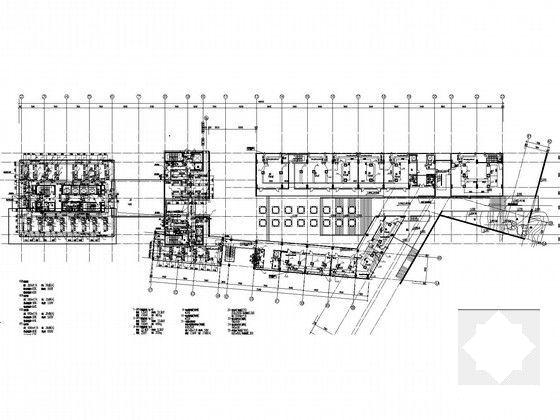

一层平面空调系统布置图

一层平面空调系统布置图

四层平面空调系统布置图

四层平面空调系统布置图

地下二层通风系统平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 大厦空调设计 - 1
    大厦空调设计 - 1
  • 大厦空调设计 - 2
    大厦空调设计 - 2
  • 大厦空调设计 - 3
    大厦空调设计 - 3
  • 大厦空调设计 - 4
    大厦空调设计 - 4
  • 大厦空调设计 - 5
    大厦空调设计 - 5
  • 大厦空调设计 - 6
    大厦空调设计 - 6
  • 大厦空调设计 - 7
    大厦空调设计 - 7
  • 大厦空调设计 - 8
    大厦空调设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
