6层高级中学教育建筑空调通风防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:教育,文化,其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:19200平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目所在地:江苏

一、项目概要:
该项目位于江苏省,是一个高级中学扩建工程多层图书馆建筑,地上6层,地下1层,总建筑面积约为1.92万平方米,建筑高度为23.5米。地下室为汽车库及变配电房、泵房等设备房。地上为图书馆六层、建筑面积约为0.33万平方,学生活动中心六层、建筑面积约为0.98万平方,报告厅(礼堂)二层,建筑面积约为0.33万平方。
图纸内容主要包含设计施工说明,主要设备材料表及图例,冷冻水系统图,防排烟系统图,地下室通风平面图,空调通风平面图,空调水管平面图,座椅风口预埋详图,空调机房详图及剖面,空调控制原理图等...

二、空调系统:
1.冷热源:采用风冷螺杆式热泵机组,分体空调...
2.风系统:采用全空气系统,风机盘管加新风系统...
3.水系统:采用冷冻水系统均采用一次泵系统。立管采用异程式、水平管同程式或异程式布置...

三、 通风防排烟 系统:
通风系统:
为确保新风供应,采用分体空调的学生活动中心各教室采用机械送风系统。进入空气处理机组,再经加压、冷却、除湿后由风口送入室内。空调季节排风量按新风量的80%运行。过渡季节全新风系统按总送风量的60%运行,过渡季节由开启的外门、外窗自然排风。图书馆阅览室、校史馆、礼堂舞台等大空间采用上送上回风,礼堂观众厅则采用座椅送风,下送上回风方式。...
防排烟系统:
采用自然排烟,地上楼梯间每五层可开启外窗面积不小于2.0m。地下楼梯间在首层可开启外窗面积不小于2.0m。图书馆、学生活动中心、报告厅(礼堂)有外窗房间可开启外窗面积不小于房间面积的2%,采用自然排烟...

图纸展示:

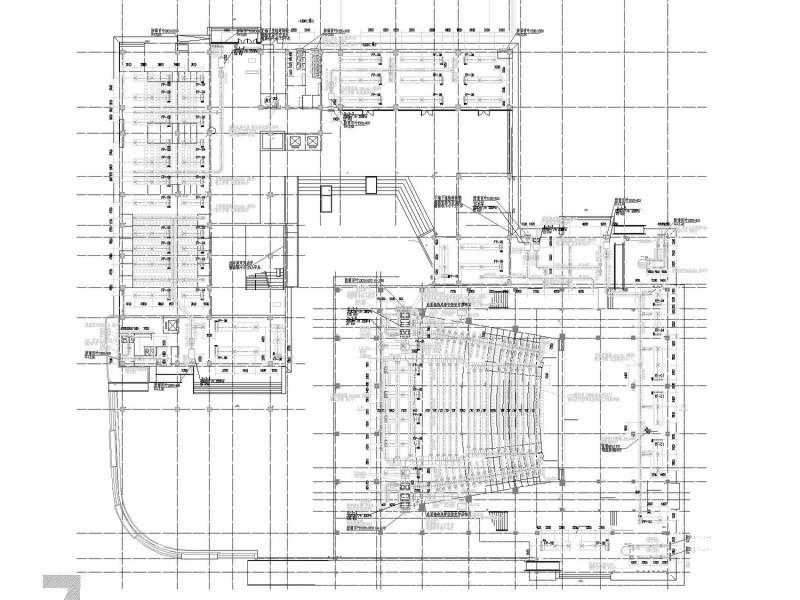

一层空调通风平面图

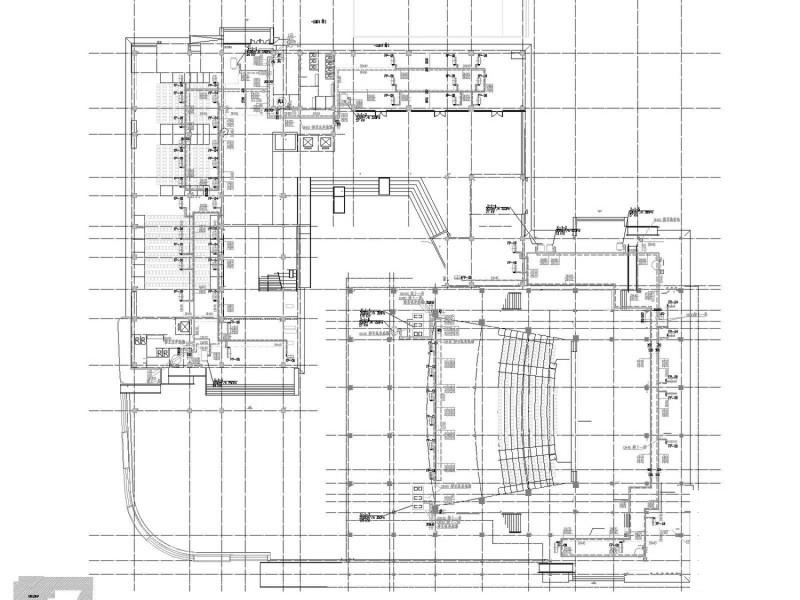

一层空调水管平面图

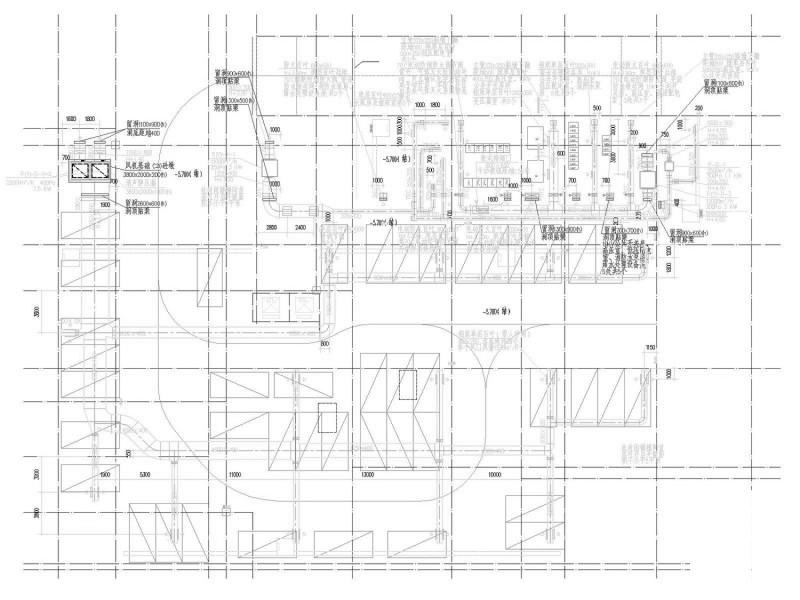

地下室通风平面图

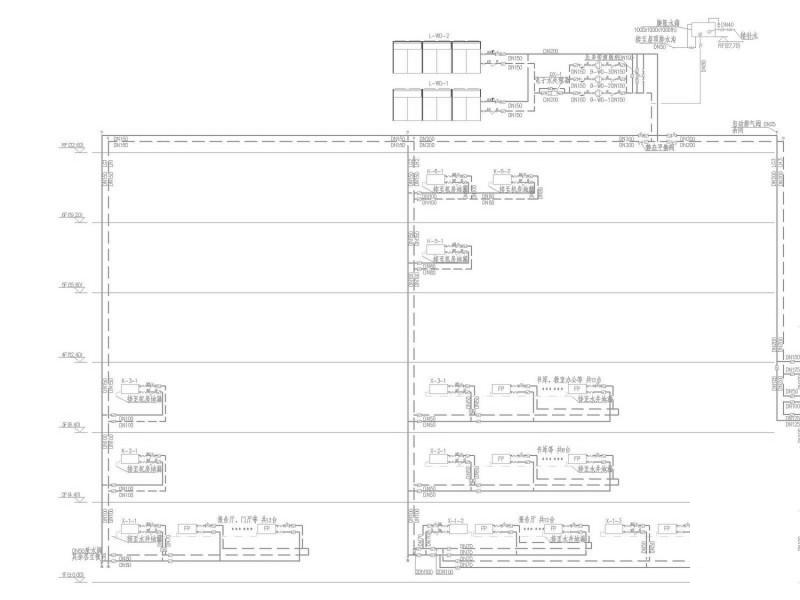

冷冻水系统图一
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
