4层会展中心空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:定风量
  • 水系统:同程式
  • 送风方式:侧面送风
  • 节点大样:制冷机组
  • 项目所在地:浙江

附件详情

一、项目概要:

该项目为浙江省一会展中心。图纸内容包含设计施工说明、设备材料表、通风排烟平面图、通风设备布置平面图、

空调通风平面图、冷冻机房平面图、空调水系统图等...

二、空调系统:

1.风系统:一到三层设置单冷中央空调,中厅采用一次回风的全空气系统,展位等小空间采用风机盘管加新风的空调形式,VRV空调....

2.水系统:采用同程系统...

三、通风排烟系统:
地下室各设备机房设计送排风系统,送排风按排除室内余热计算,送排风机采用低噪声混流风机;地下汽车库设计机械排风及气车通道自然进风和机械送风相结合的全面通风系统,进排风机采用低噪声混流风机和箱式离心风机.系统设置按下部排三分之二废气,上部排三分之一设计.汽车尾气排至屋顶排入大气.....

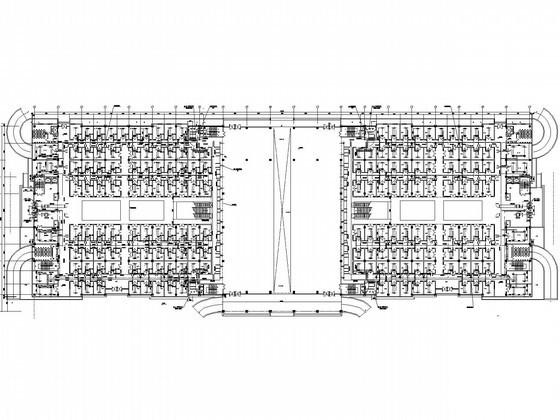

二,三层空调通风平面图

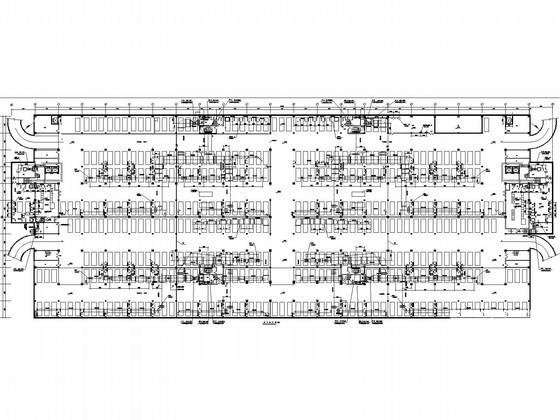

地下层通风排烟平面图

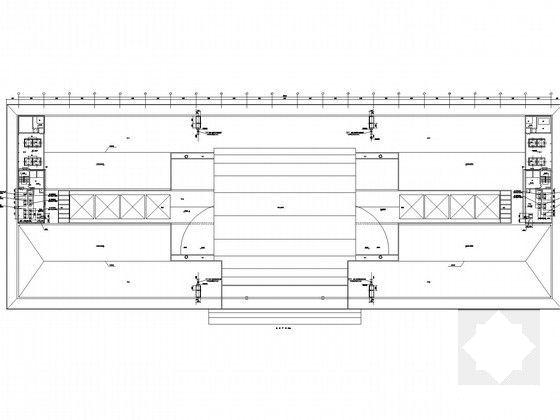

屋面空调通风设备布置平面图

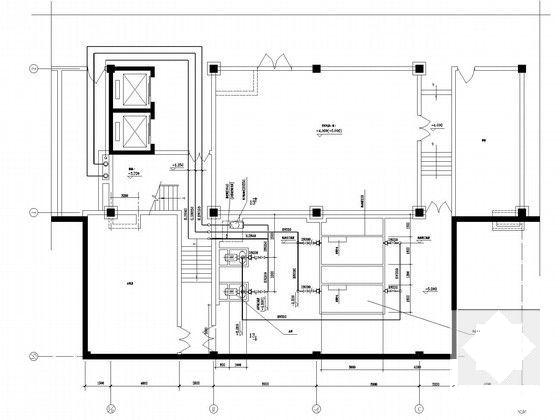

冷冻机房平面图

四层空调通风平面图
