高层商贸中心空调通风及防排烟系统设计CAD施工大样图(大院设计)

  • 设计说明:有
  • 建筑类别:住宅,商业,酒店
  • 建筑高度:高层建筑
  • 建筑面积:36877.37平方米
  • 地上层数:25层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:集分水器,管道支吊架
  • 项目地址:湖南

附件详情

一、项目概要:

该项目位湖南省,是一个高层商贸中心,商业、酒店、居住及配套的设备用房为一体的一类公共建筑建筑,地上25层,地下1层,建筑面积36877.37平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,通风空调及防排烟平面图,空调机房大样图及剖面图,排烟及加压送风系统图,空调水管平面图,制冷机房平面图及剖面图,制冷机房水系统原理图,制冷机房设备及冷却基础图,集、分水器大样图及设备接管示意图等...

二、空调系统:

1.冷热源:采用螺杆式水冷机组,热水锅炉...

2.风系统:采用风机盘管加新风系统,吊顶式新风机组...

3.水系统:空调水系统采用双管制,一次泵变流量系统,1~5层采用水平和立管均采用异程设置,6~25层管路水同程设置,立管异程...

三、 系统:

通风系统:
1.公共卫生间、客房卫生间均设吊顶排气扇,排风量按换气次数10次计算,通过竖井直接排至室外。
2.一层大堂、二层西餐厅,三层中餐厅、三层宴会厅、四层会议室均设置独立排风系统,排风量按照新风量的80%计算。
3.大楼一层直接对外的大门均设置热空气幕,以减少能量损失。
4.屋面电梯机房设置排风系统,排风量按换气次数15次计算...

防排烟系统:
1. 不具备自然排烟条件的防烟楼梯间和前室、合用前室设加压送风系统。防烟楼梯间、消防电梯前室及合用前室均设置加压送风系统。加压风机设于水箱间层。防烟楼梯间采用常闭电动百叶送风口外,其余楼梯间均采用自垂百叶风口,楼梯间维持正压50Pa。合用前室均采用常闭自动加压送风口,合用前室维持正压25Pa。
2. 不具备自然排烟条件的一层大堂、二层西餐厅、三层中餐厅、四层KTV、五层桑拿等大空间房间按防火分区分别设置排烟系统。 排烟风口为常闭型,火灾时,相应防烟分区的排烟口打开,所有新风空调器回风口关闭,空调器从新风管引入新风做为排烟补风。
3. 不具备自然排烟条件的四层会议室设置排烟系统,排烟按6次/h换气次数计算。
4. 不具备自然排烟条件的塔楼六~二十五层内走道设置机械排烟...

一层通风空调及防排烟平面图

二层通风空调及防排烟平面图

三层通风空调及防排烟平面图

四层通风空调及防排烟平面图

一层空调水管平面图

二层空调水管平面图

制冷机房

制冷机房水系统原理图

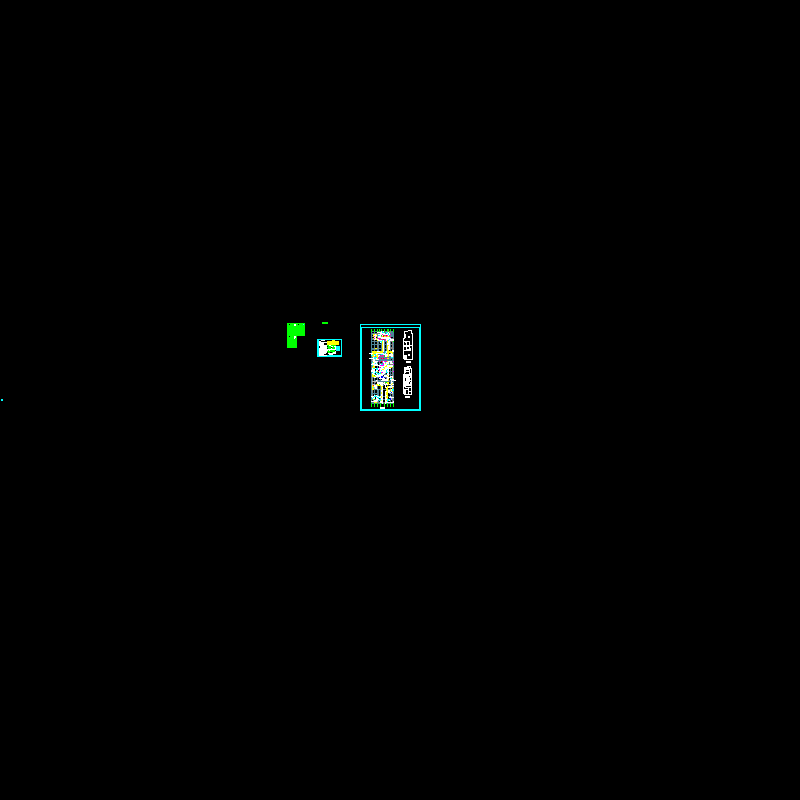

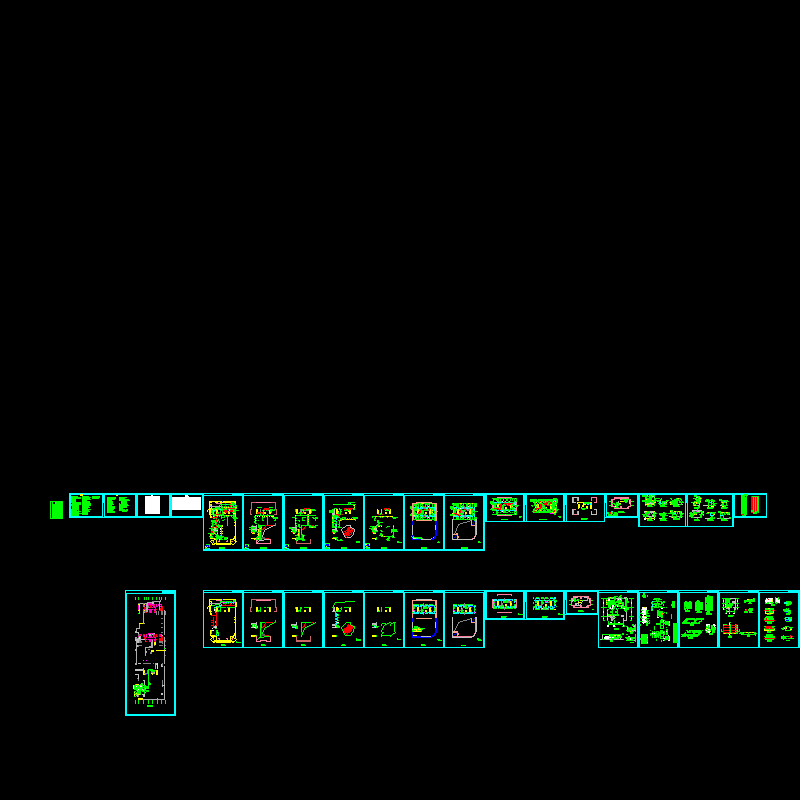

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
