3层学习教育中心给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:6694平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,变频供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):25
  • 大样节点:水箱,卫生间
  • 项目所在地:江苏

附件详情

  • 目录及材料表
  • 给排水总平面图
  • 给排水设计施工说明
  • 一层平面图
  • 二层平面图
  • 三层平面图
  • 一层喷淋平面图
  • 二层喷淋平面图
  • 三层喷淋平面图
  • 给排水及 消防系统 展开图

附件详情

该项目位于江苏,该项目为学习教育中心,地上3层,钢筋混凝土框架结构,建筑高度20.3米。该项目给排水设计标高与建筑图一致,±0.00相当于绝对标高3.90,标高以米计,管径以毫米计,给水管标高为管中心标高,排水管标高为管内底标高。设计范围:生活给水系统、饮水系统、消火栓给水系统、自动喷水灭火系统、灭火器及其它灭火系统、排水系统。
,共11张图。

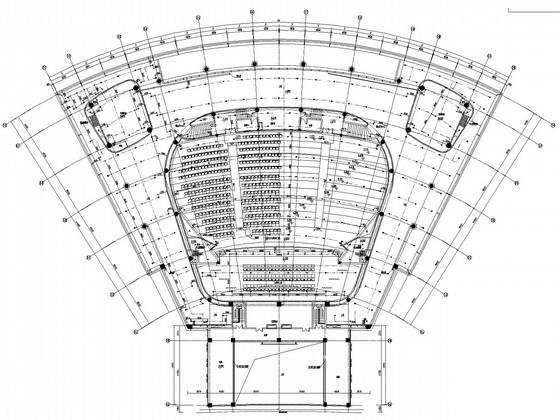

一层喷淋平面图

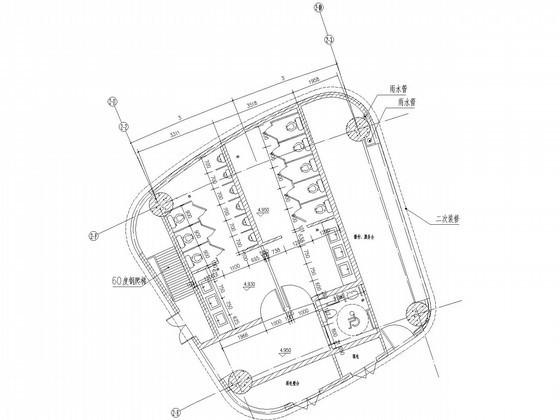

卫生间详图

消火栓给水系统展开图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

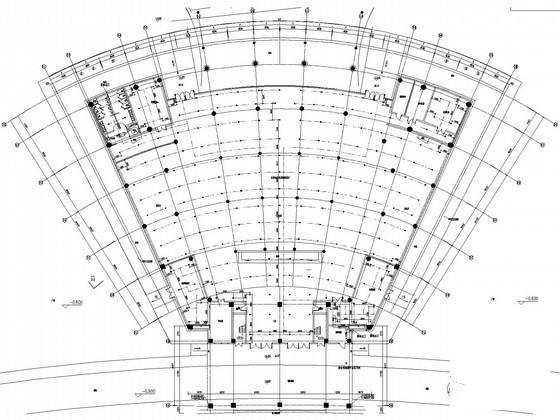

  • 3层学习教育中心给排水CAD图纸 - 1
    第 1 张图
  • 3层学习教育中心给排水CAD图纸 - 2
    第 2 张图
  • 3层学习教育中心给排水CAD图纸 - 3
    第 3 张图
  • 3层学习教育中心给排水CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
