3层教育中心空调通风及防排烟系统设计CAD施工图纸（节能设计）(风冷螺杆式热泵)

附件详情

一、项目概要：

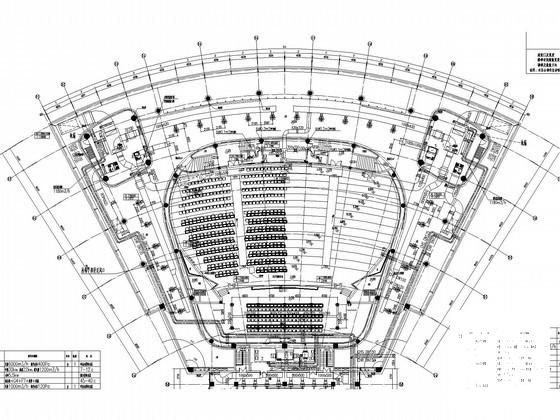

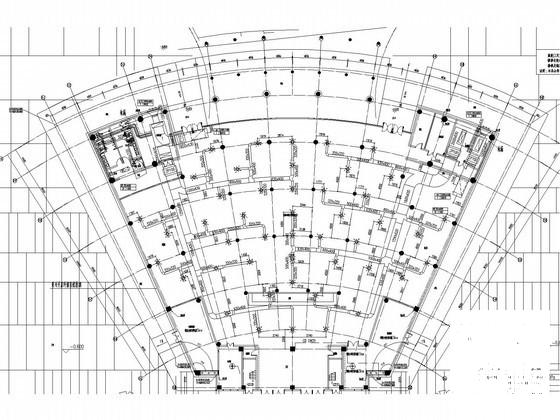

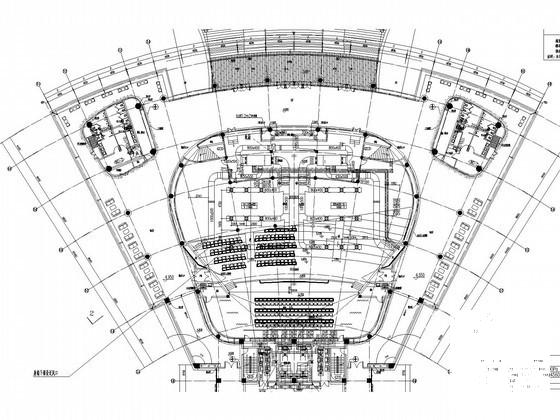

该项目位于江苏省，总建筑设计面积：6694平方米，地上3层，建筑高度19.7米。图纸内容包含设计施工说明，主要设备材料表及图例，机房详图，空调通风平面图，冷热源水系统流程图，防排烟原理图等...

二、空调系统：

1.冷热源：风冷螺杆式热泵机组...

2.风系统：采用全空气低速送风系统，风机盘管加新风系统...

3.水系统：采用二管制异程系统...

三、通风排烟系统：

1.通风系统：大报告厅设机械排风,竖向排至屋顶。排风量13200m3/h，各层卫生间设机械排风,竖向排至屋顶。

2.防排烟系统：1楼梯间自然方式排烟。每5层可开启外窗的总面积不小于2.0平方；一层展厅采用自然方式排烟。可开启外窗面积不小于该场所建筑面积的2%，二层休息厅设机械排烟系统，自然补风。总排烟量69900m3/h，二层报告厅设机械排烟系统，自然补风。总排烟量57000m3/h...
