5层教育研究院空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:15518平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

一、项目概要:

该项目为某研究院项目研究中心2#楼,建筑面积为15518平方米 。建筑层数为地上五层,地下一层;建筑高度为25.8m;建筑消防高度为22.8m。建筑耐火等级地上为二级...

二、空调系统:

1.冷热源:本建筑空调冷热源采用VRV智能化中央空调+新风系统...

2.风系统:采用室内机加新风系统...

三、通风排烟系统:

1.通风系统:设机械排风系统,排风量分别按换气次数8次/h、4次/h计算确定...

2.防排烟系统:设机械排风系统(兼做机械排烟)、无自然排烟条件的内走道按小于500m2面积设置防烟分区,排烟量按60CMPH/m2计算...

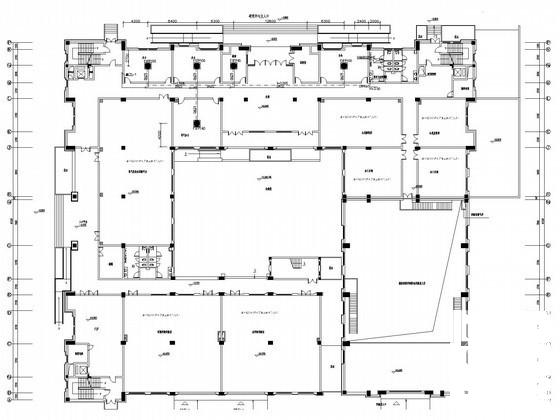

一层冷媒管及凝结水管平面图

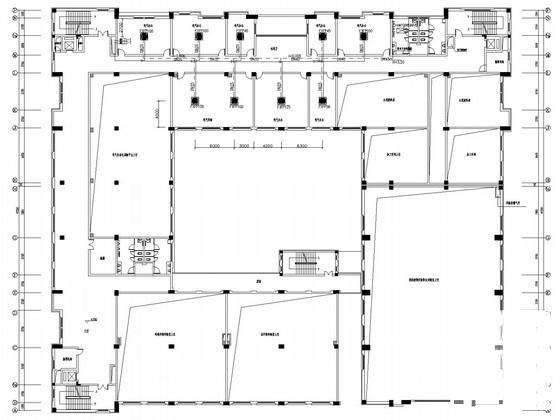

二层风管平面图

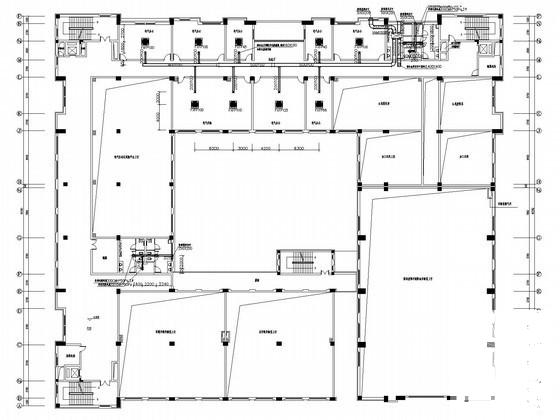

二层冷媒管及凝结水管平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

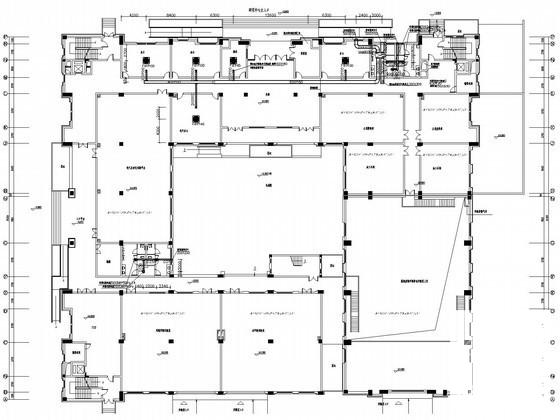

  • 通风及防排烟系统 - 1
    通风及防排烟系统 - 1
  • 通风及防排烟系统 - 2
    通风及防排烟系统 - 2
  • 通风及防排烟系统 - 3
    通风及防排烟系统 - 3
  • 通风及防排烟系统 - 4
    通风及防排烟系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
通风及防排烟系统下载
