多层游泳训练中心空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:体育
  • 建筑设计面积:23173.9平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟
  • 冷热源:空气源热泵
  • 空调系统:空气-水系统,制冷剂系统
  • 采暖系统:热水辐射
  • 水系统:同程式
  • 送风方式:散流器送风
  • 项目所在地:河北

附件详情

一、项目概要:

该项目是一个多层游泳训练中心建筑。地上5层,地下1层,建筑面积约23173.9m2。图纸内容包含设计施工说明,主要设备材料表及图例,采暖平面图,通风平面图,空调平面图,空调水系统及地板辐射采暖系统干管平面图,循环水泵房设备平面布置及管路系统图,地板辐射采暖平面图,通风空调平面图,空调水系统图,风机盘管.吊顶式新风机组及组合式空调机组接管详图等...

二、空调系统:

1.冷热源:采用空气源热泵冷热水机组...

2.风系统:采用风机盘管加新风系统,VRV多联机加新风系统...

3.水系统:采用垂直单管同程式系统...

三、 通风防排烟 系统:

通风系统:地下室设置机械送排风系统,游泳馆附属的更衣.淋浴.卫生间等设置机械送排风系统,一层中部的贵宾区更衣室.卫生间.淋浴间等.采用机械排风系统...

防排烟系统:一层中部的内走廊、地下室南侧内走廊合用排烟系统Y-1,排烟风机吊装于新闻官员房间吊顶内,由一层排出,地下一层北侧内走廊和一层北侧内走廊用排烟系统Y-2,排烟风机设于五层屋面,排烟由竖井升至屋面后排出,全民健身中心的共享中厅设置排烟系统...

四、采暖系统:

游泳池周边设置地板辐射采暖系统.游泳馆附属的更衣.淋浴.化妆间采用风机盘管采暖,游泳池周边地板辐射采暖系统用60/50℃热水来自冬季空调用板式换热器...

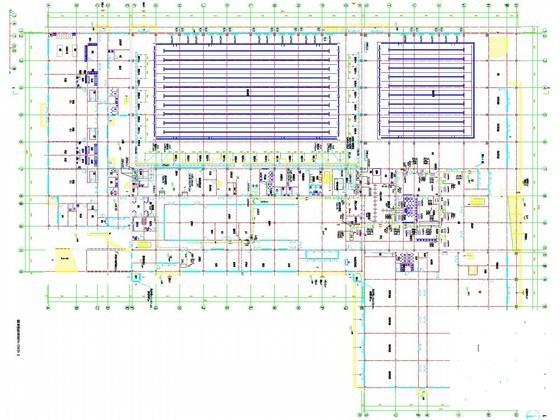

二层通风空调平面图

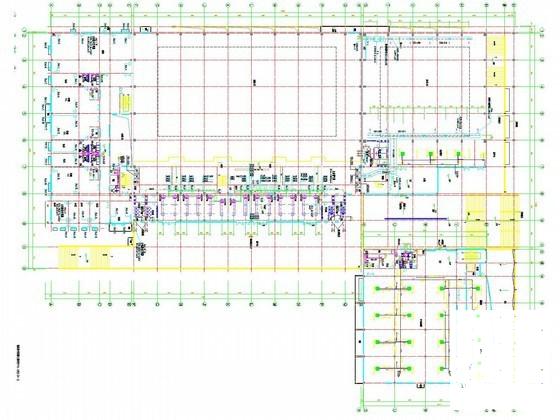

三层空调平面图

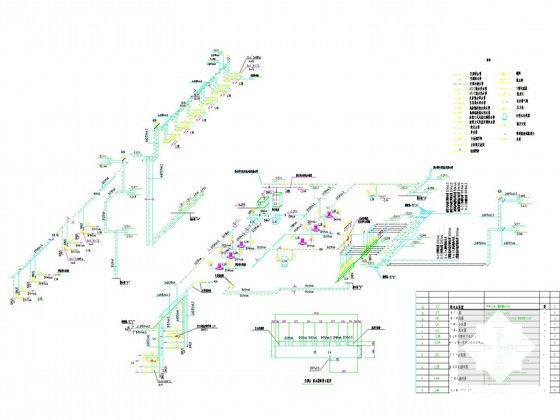

空调水系统图

地下一层空调平面图

循环水泵房管路系统图

循环水泵房设备 平面布置图

一层地板辐射采暖平面图
