高层住宅楼小区通风防排烟设计施工大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26~32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 节点大样:管道支吊架
  • 项目所在地:广东

附件详情

  • 通风设计说明
  • 通风机安装详图
  • 风管安装大样图
  • 地下室防排烟及通风平面图
  • 防排烟平面图

附件详情

稿件为广东清远某高层住宅小区 通风防排烟 设计施工图;小区地下二层,地上1#~4#四栋住宅,其中1#、2#楼32层,顶标高99.9m2;3#、4#楼26层,顶标高79.500.其中1#、2#楼1-3层为商铺和商业用房,4 -32层为住宅;3#、4#楼首层架空,2-26层为住宅。
设计内容:地上部分通风及防烟系统设计,地下室部分通风及防排烟系统设计。

,图纸共19张。

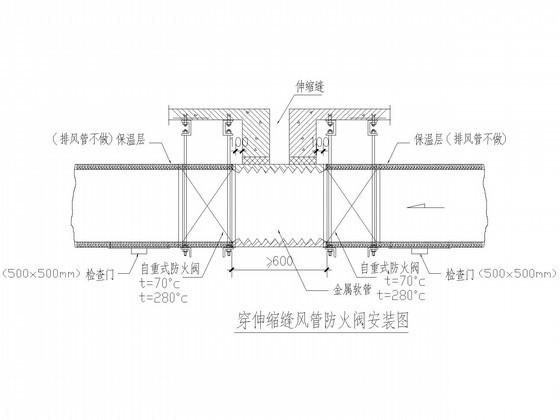

穿伸缩缝风管防火阀安装图

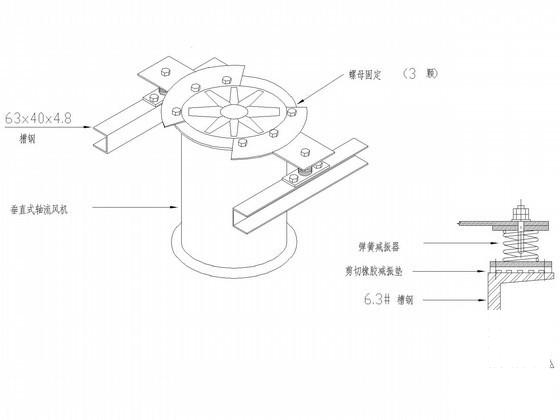

垂直式轴流风机安装详图

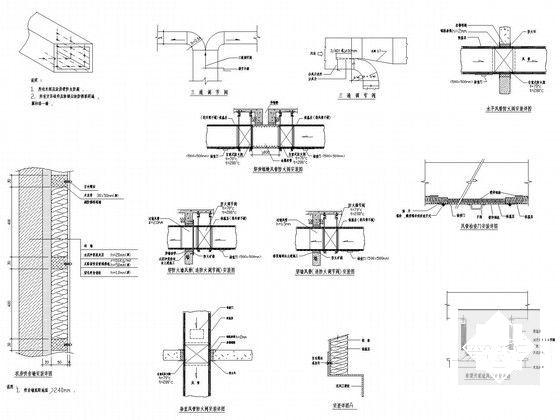

风管安装大样图

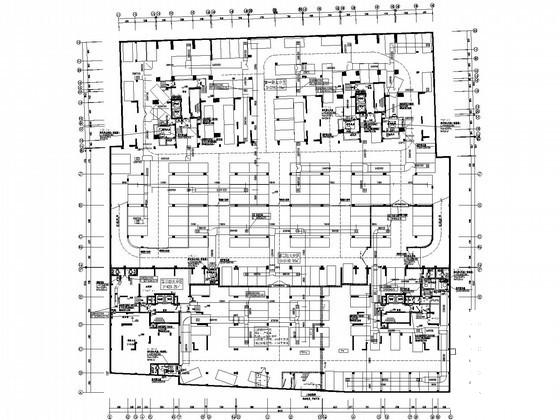

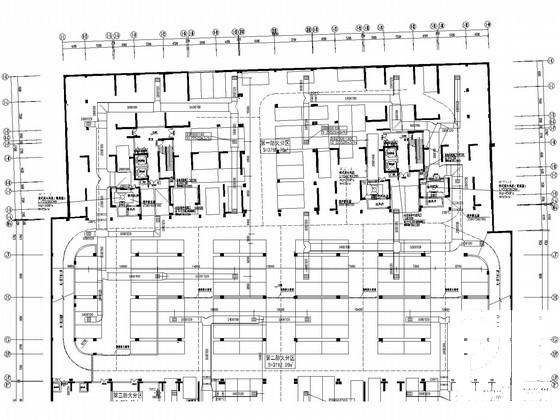

地下室通风施工图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 高层防排烟设计 - 1
    高层防排烟设计 - 1
  • 高层防排烟设计 - 2
    高层防排烟设计 - 2
  • 高层防排烟设计 - 3
    高层防排烟设计 - 3
  • 高层防排烟设计 - 4
    高层防排烟设计 - 4
  • 高层防排烟设计 - 5
    高层防排烟设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
