高层住宅小区采暖通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:114324平方米
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源,人防
  • 冷热源:市政热网,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目所在地:辽宁

附件详情

一、项目概要:

该项目是位于辽宁省,是一个高层住宅小区建筑。建筑面积约114324平米,地上32层,地下1层,建筑总高度99m。图纸内容包含设计及施工说明,主要设备材料表及图例,采暖平面图,空调通风平面图,空调水管平面图,防排烟系统图等...

二、空调系统:

1.冷热源:分体空调,市政热水管网...

2.风系统:采用制冷剂系统...

三、 通风防排烟 系统:

1.通风系统: 地下汽车库设置机械送、排风系统。(兼消防排烟系统), 地下室变配电间、水泵房、换热机房等机电设备用房设机械送、排风系统。 其它需要通风的区域按照要求设置机械送、排风系统...

2.防排烟系统:根据各单体实际状况结合国家消防规范进行防排烟设计。疏散楼梯间、前室、合用前室均采用自然排烟形式。剪刀楼梯间每五层可开启外窗之和不小于4平方米;合用前室每层可开启外窗面积不小于3平方米。裙房商业网点设置自然排烟系统,可开启排烟窗面积不小于房间面积的2%,且开启方式应满足本地消防部门相关规定。地下室停车库设置机械排烟系统,并设置相应的机械补风系统;有车道的分区则采用汽车出入坡道自然补风...

四、采暖系统:

采暖水系统为下分式共用立管系统,为维持水力平衡,竖向根据楼层划分分区。根据鲅鱼圈区供热公司补充文件(强条);建筑采暖系统25层以上必须设高、中、低三个区,因此住宅部分分高中低三个区,1#~2#楼一~十层为低区,十一~二十一层为中区,二十二~三十二层为高区,3#~4#楼一~十层为低区,十一~十九层为中区,二十~二十八层为高区,商业网点采暖系统、地下汽车库采暖系统并入低区系统中。采暖系统高、中区工作压力分别为0.8MPa,低区为0.5MPa,户内系统资用压力位30KPa。考虑到本项目住宅采用地板采暖的供热方式,市政供热热媒经热位于地下层的热交换机房内换热机组换热后向各个区域提供供回水温度为60°C~50°C热水进行采暖。采暖管线在地下汽车库内水平同程,并通过竖向管井接驳至各层用热点。采暖采用 分户计量 系统,住宅热计量表设于管道井内,商业网点热计量表设于每个入户管前。散热器供水管设置温控器...

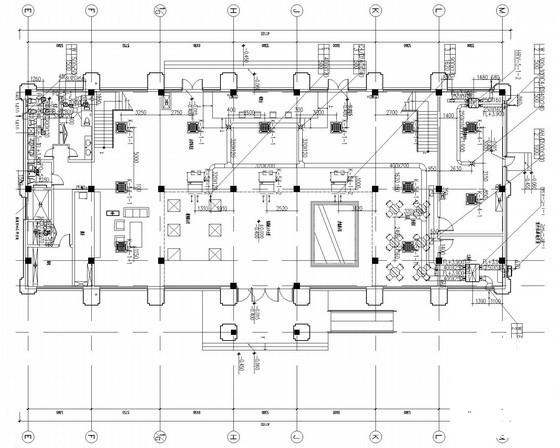

一层空调水管平面图

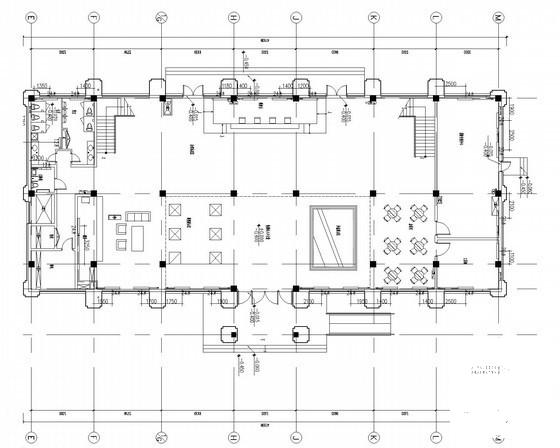

一层采暖平面图

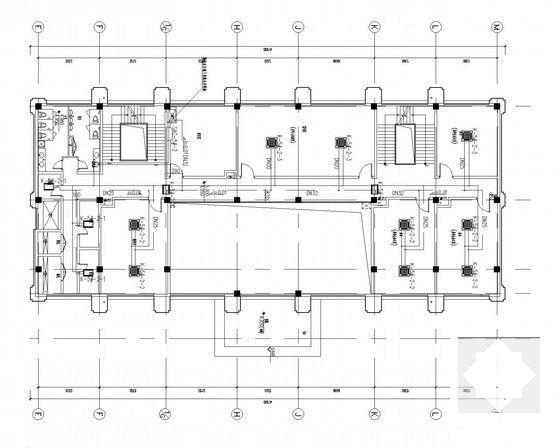

二层空调水管平面图

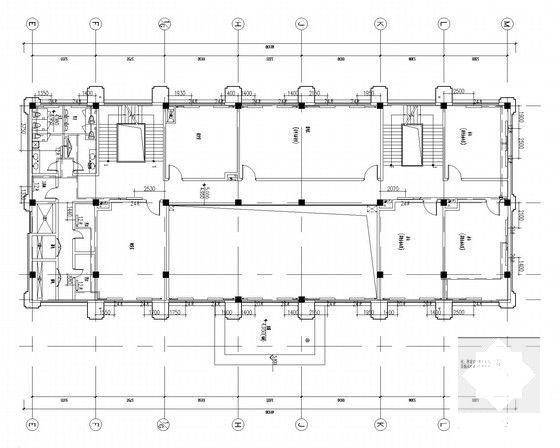

二层采暖平面图

二层空调通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 通风及防排烟系统 - 1
    通风及防排烟系统 - 1
  • 通风及防排烟系统 - 2
    通风及防排烟系统 - 2
  • 通风及防排烟系统 - 3
    通风及防排烟系统 - 3
  • 通风及防排烟系统 - 4
    通风及防排烟系统 - 4
  • 通风及防排烟系统 - 5
    通风及防排烟系统 - 5
  • 通风及防排烟系统 - 6
    通风及防排烟系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
