12800平米多栋高层住宅楼小区通风及防排烟系统设计施工大样图

一、项目概要：

该项目位于江苏省，是一个多栋高层住宅小区建筑项目，地上30层，地下1层，建筑总高度87米，总建筑面积约128000平方米。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，正压送风系统示意图，地下一层通风平面图(平时)，进风机房地下一层平、剖面图，地下一层通风平面图(战时)，地下一层平、剖面图，设备安装预埋大样图，通风平面图等...

二、、 通风防排烟 系统：

根据建筑平面图，剪刀楼梯间设置正压送风系统。正压风机设于机房层屋顶。防烟楼梯间每两层设置一个常闭正压送风口，地上层着火时开启地上所有风口。地下层着火时开启地下层及一层风口。合用前室采用可开启的外窗自然排烟。地下自行车库采用机械通风，换气次数为2-3次/h。

机动车库设置双速风机进行机械排风及排烟，平时低速排风，火警时切换到高速排烟。系统排烟量按换气次数为6次/小时计算，计算高度为净高,排风按换气次数为4次/h计算，计算高度为3.0m。防火分区一设置机械补风，补风量大于排烟量的50%。防火分区二利用采光通风井自然补风。排烟风管穿机房及防火墙、楼板处设置280°C防火阀。排烟口距最远点距离小于30m。14#、15#主楼防烟楼梯间设置正压送风，非机动车库设置机械通风，换气次数为4次/h...

图纸展示：

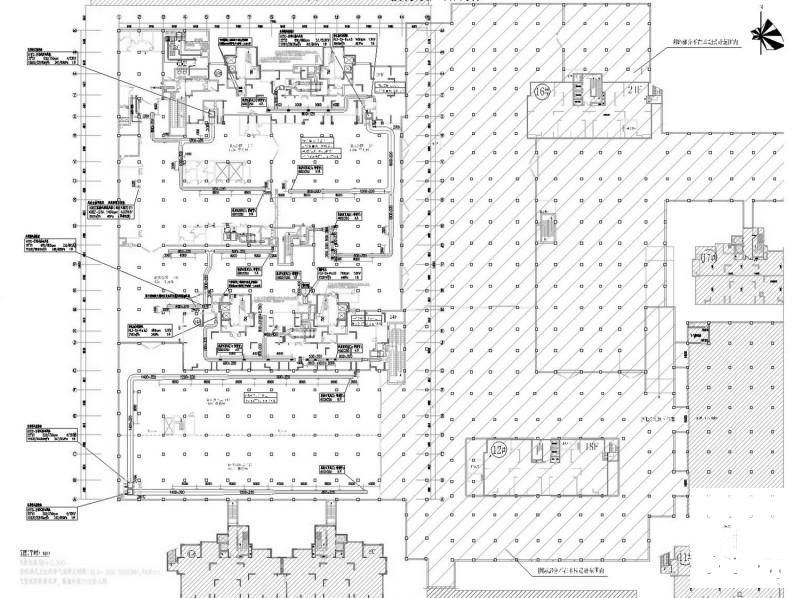

地下一层通风平面图(平时)

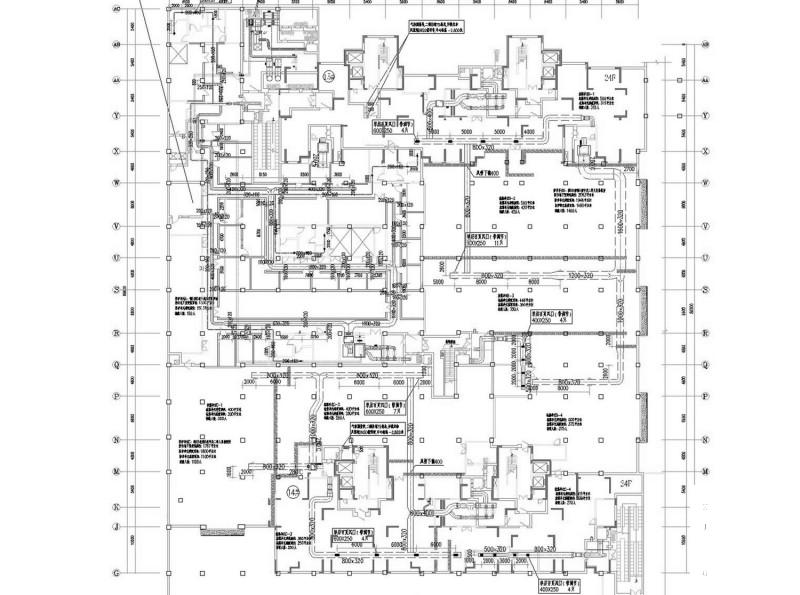

地下一层通风平面图(战时)

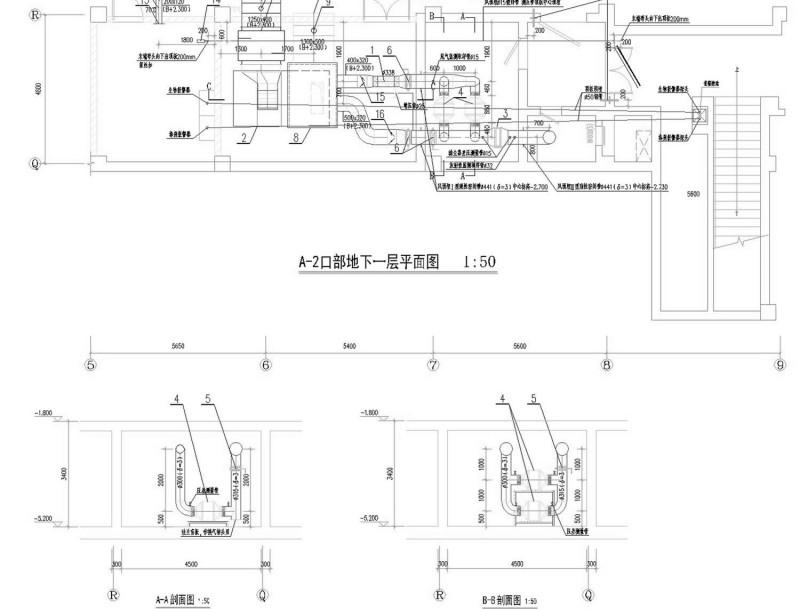

A-2口部地下一层平、剖面图

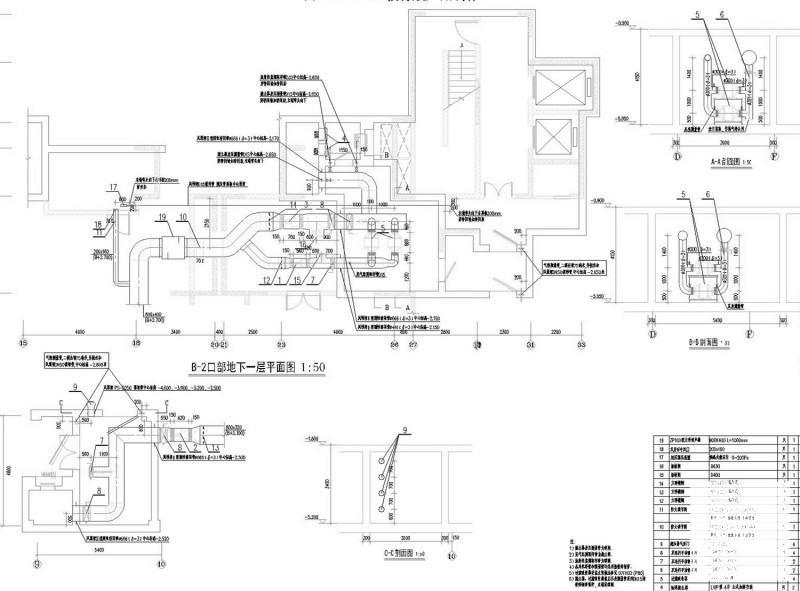

B-1口部、B-2口部地下一层平、剖面图

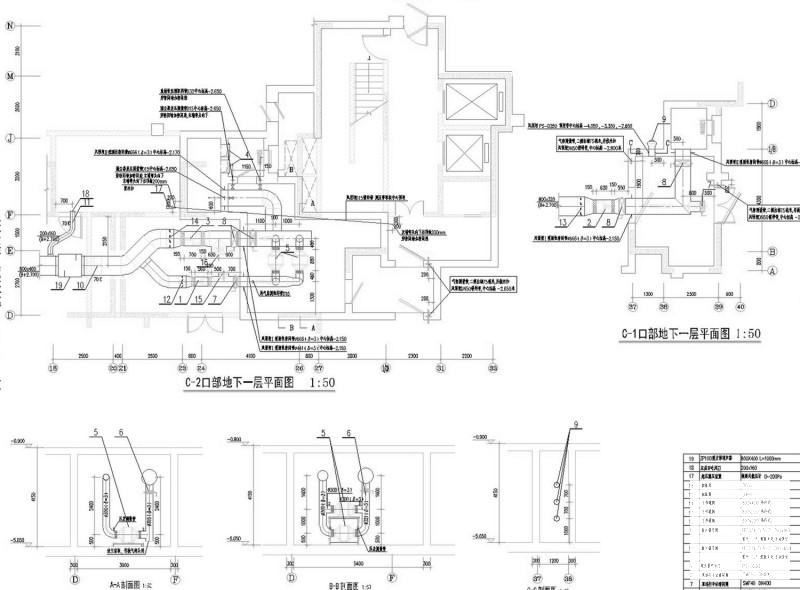

C-1口部、C-2口部地下一层平、剖面图

柴油电站、B-4口部、A-1口部地下一层平、剖面图
