多层住宅楼小区通风及防排烟系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风

附件详情

一、项目概要:

该项目为一住宅小区1#~6#楼(包含地下室)暖通空调项目。图纸内容包含设计施工说明、设备材料表、地下室通风平面图、机房通风平面图、机房平面图、正压送风系统图等...

二、通风排烟系统:

1.通风系统:该资料需通风的房间及其通风换气量:配电房设置机械补风,换气次数为12次/h,水泵房设置机械补风,换气次数为6次/h,走廊设置机械补风,换气次数为6次/h,与排烟系统合用...

2.防排烟系统: 所有地上房间可开启外窗面积不小于房间面积的2%,采用自然排烟。建筑地上防烟楼梯间每5层可开启外窗面积不小于2平方米。.建筑地上候梯厅每层可开启外窗面积不小于2.0m2,合用候梯厅可开启外窗面积不小于3.0平方米,采用自然排烟;该项目地下室为五个防火分区,平时排风与消防排烟合用风机及管道系统.汽车库部分为四个防火分区, 每个防火分区分为两个防烟分区,系统按防烟分区分别设置, 第二、三防火分区采用车道入口自然补风,第一、四防火分区采用机械补风。自然补风阻力不大于50Pa,机械补风量不小于排烟量的50%...

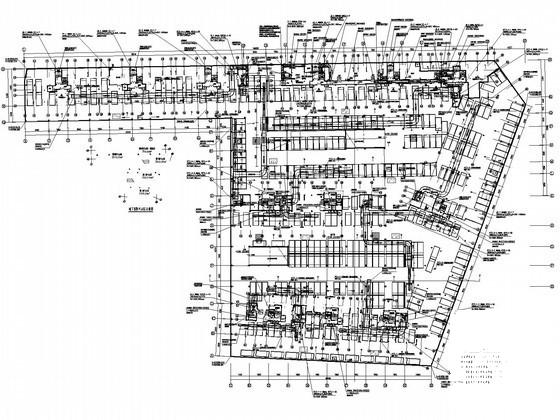

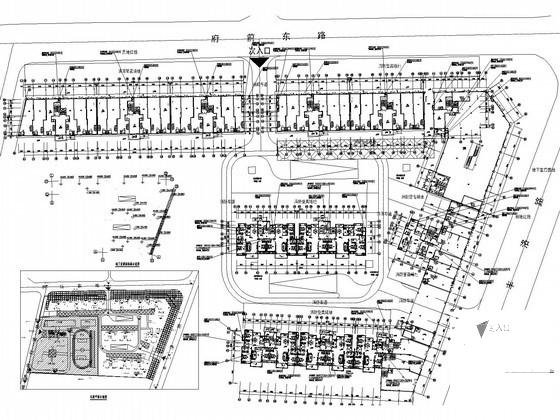

地下室一层通风平面图

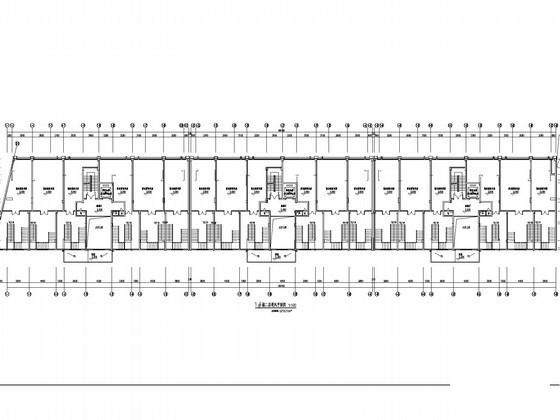

1#楼二层通风平面图

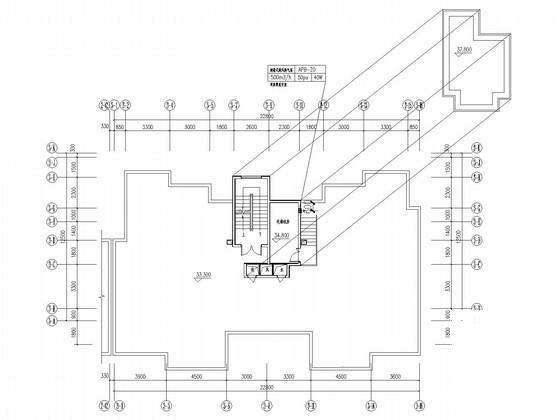

3#楼机房层平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 多层住宅设计图纸 - 1
    多层住宅设计图纸 - 1
  • 多层住宅设计图纸 - 2
    多层住宅设计图纸 - 2
  • 多层住宅设计图纸 - 3
    多层住宅设计图纸 - 3
  • 多层住宅设计图纸 - 4
    多层住宅设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
