高层住宅楼通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:13494.1平方米
  • 建筑地上层数:16层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

一、项目概要:

该项目是一个高层住宅楼建筑,单体建筑面积为13494.1平方米,A栋地上为13层,B栋地上16层,建筑高度52.75米。属二类公共建筑。设计内容为建筑物防排烟及配电间、电梯机房通风。图纸内容包含设计施工说明,主要设备材料表及图例,空调水平面图,空调风管平面图,机房设备基础图,机房管道布置图,机房层、屋顶层通风平面图等...

二 、通风设计:

1.无外窗的卫生间,设有排风道,排气扇用户自理。
2.屋顶电梯机房设机械排风扇,排气量按房间换气次数12次/h计。
3.配电间设机械排风扇,排气量按房间换气次数15次/h计...

三、防排烟设计:

1. 建筑防烟楼梯间每5层可开启外窗面积不小于3平方米,采用自然排烟。
2. 所有地上房间可开启外窗面积不小于房间面积的2%,采用自然排烟。
3. 地下一层至地上二层合用前室采用机械加压送风,前室内正压值为25~30Pa。二层以上合用前室每层可开启外窗面积不小于3平方米,采用自然排烟。
4.地下防烟楼梯间与前室隔墙上设余压阀,利用前室超压风量维持楼梯间正压。
5. 火宅发生时,开启着火层及着火层上下层,共三层的正压送风口。
6. 风管穿越需要密闭的防火的墙体或楼板时应设预埋管...

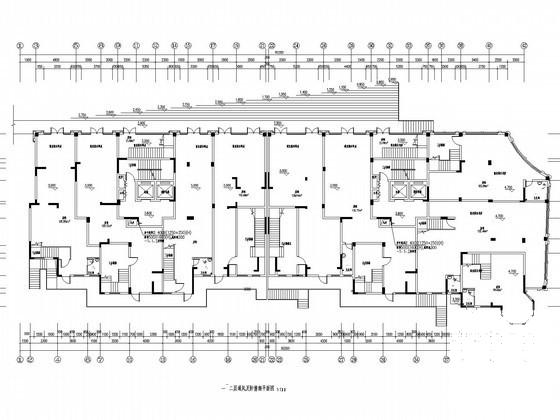

一~二层通风及防排烟平面图

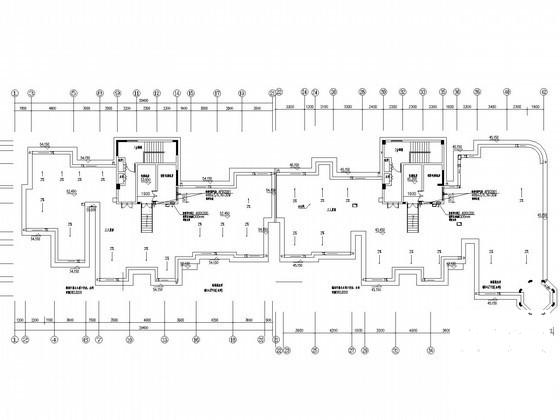

机房层通风平面图

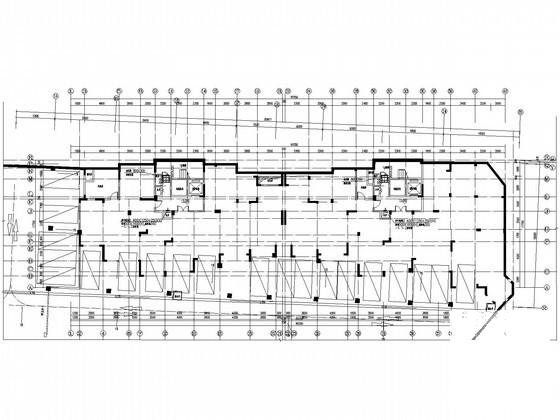

架空层通风及防排烟平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

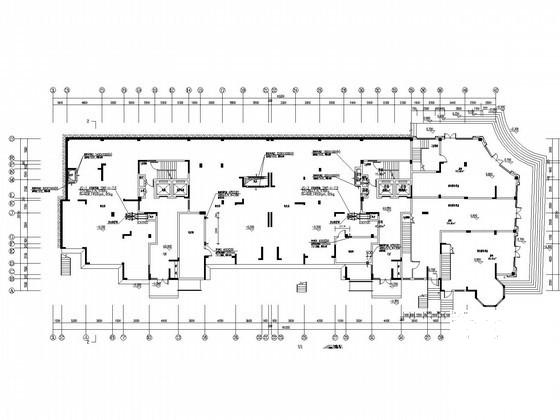

  • 高层住宅设计图纸 - 1
    高层住宅设计图纸 - 1
  • 高层住宅设计图纸 - 2
    高层住宅设计图纸 - 2
  • 高层住宅设计图纸 - 3
    高层住宅设计图纸 - 3
  • 高层住宅设计图纸 - 4
    高层住宅设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
