高层综合楼通风及防排烟设计施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:110162平方米
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:侧面送风,散流器送风
  • 项目所在地:四川
项目概要:
该项目为翰城1981(一期)项目,项目位于四川省雅安市。总建筑面积为110162m^2`。由总平、地下室、1栋~5栋组成。地下室为地下一层,局部地下二层,为机动车库、非机动车库和设备用房,建筑面积25833.15m^2`,汽车库停车数837个,属Ⅰ类车库。1栋,3~4栋,5栋1区为商业与住宅的组合建筑;2栋为一类高层住宅;5栋2区为多层办公楼。

设计范围:
1、不满足自然排烟条件的防烟楼梯间、前室及合用前室的加压送风系统设计
2、电梯机房的机械排风设计
3、空调及排油烟系统的设计
4、公共卫生间的通风设计

部分图纸展示:

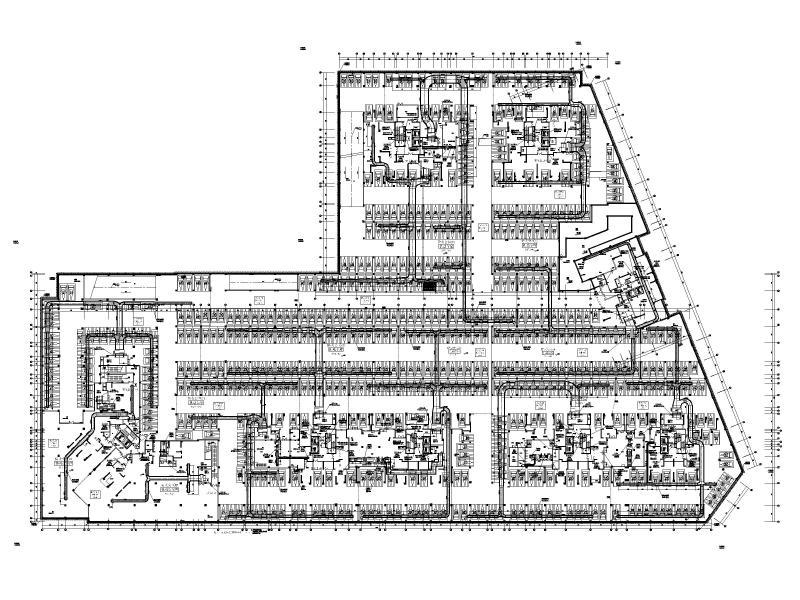

地下一层通风防排烟平面图

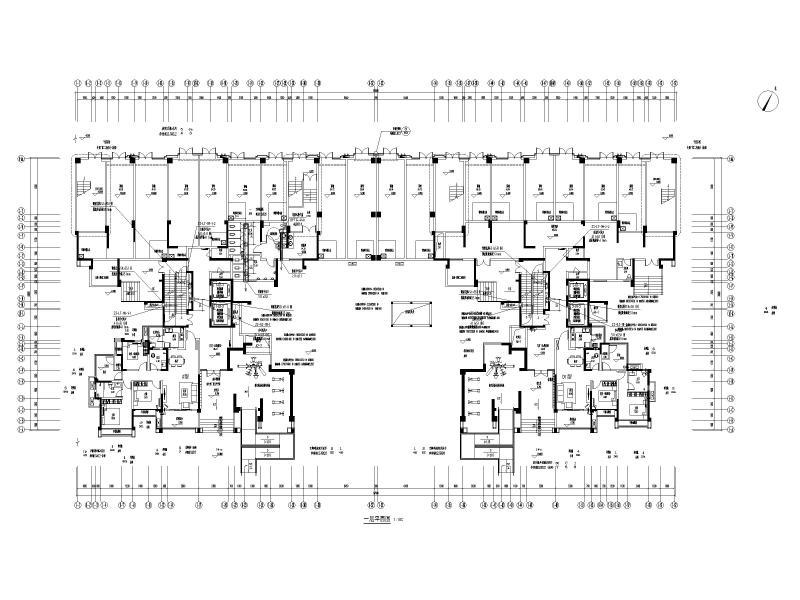

一层平面图

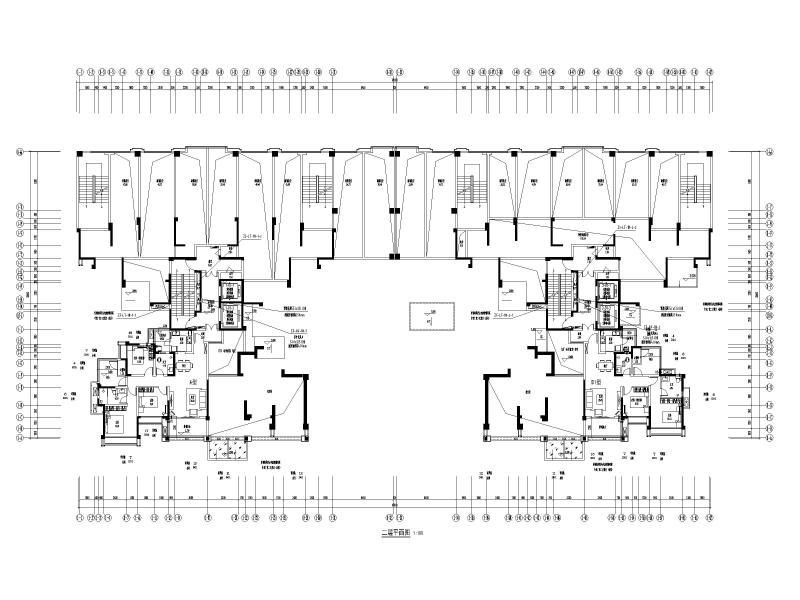

二层平面图

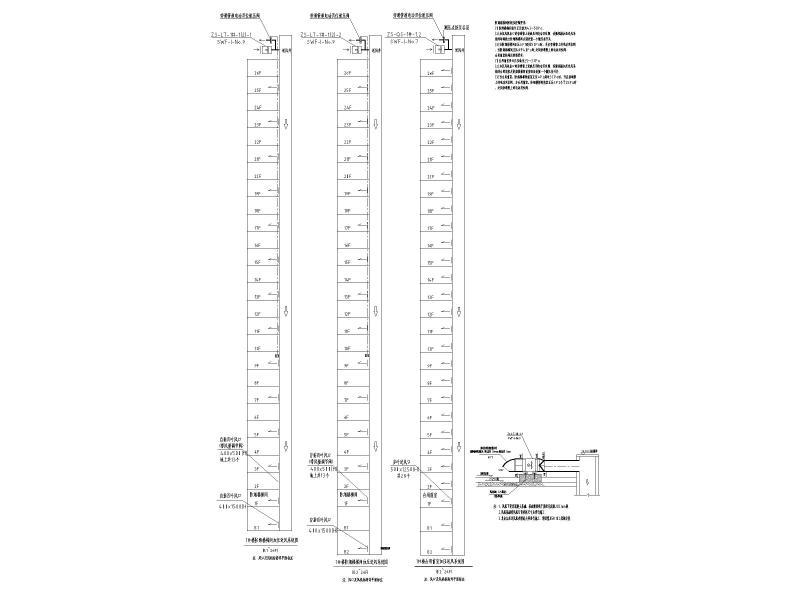

加压送风系统图 风机安装大样图

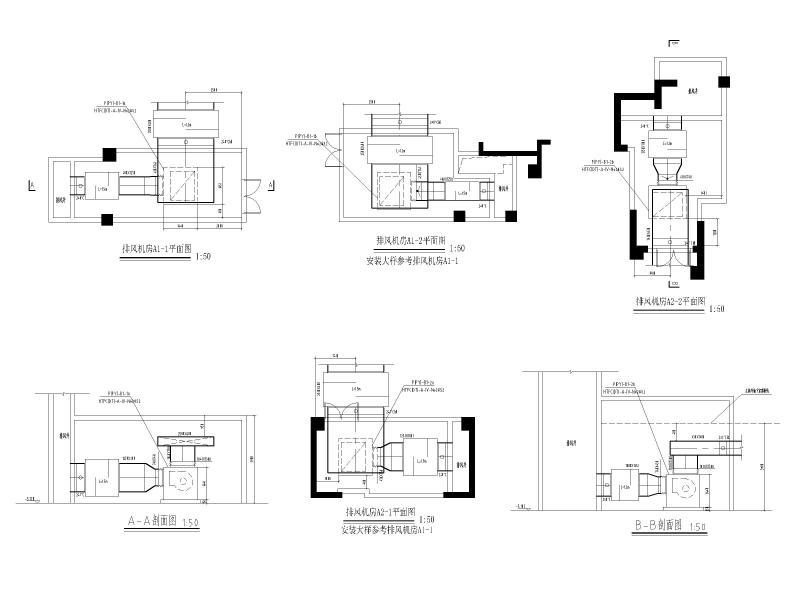

风机房安装大样图一
风机房安装大样图二
