140000平米高层住宅楼小区空调通风及防排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:140000平方米
  • 地上层数:30层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目为江苏省一个住宅小区,总建筑面积约:140000平方米,最高地上二十九层,地下一层。图纸内容包含设计施工说明,主要设备材料表及图例,地下室防烟平面图,空调及防烟平面图,正压送风系统图,地下室通风及排烟平面图,核心筒正压送风平面图,正压送风设备布置平面图等...

二、空调系统:变制冷剂流量多联分体式空调系统...

三、通风排烟系统:

1.通风系统:住宅的卫生间均有可开启外窗,通过外窗自然通风,电梯机房均有通风百叶,通过百叶自然通风;...

2.防排烟系统:设正压送风系统,地下室人防单元的排烟系统均由人防专业院设计...

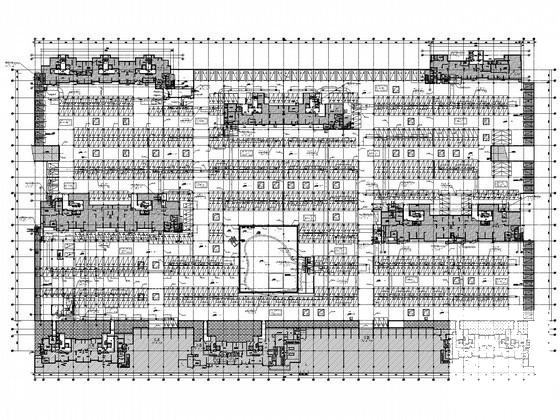

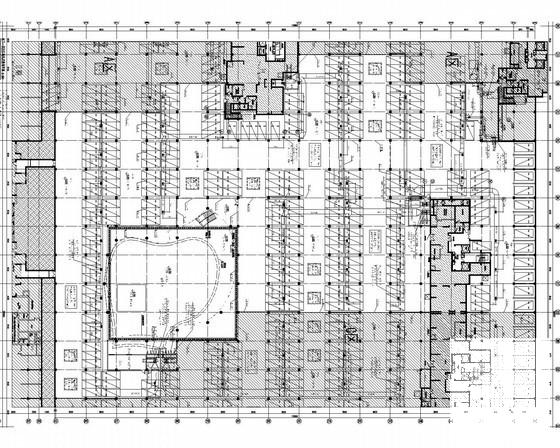

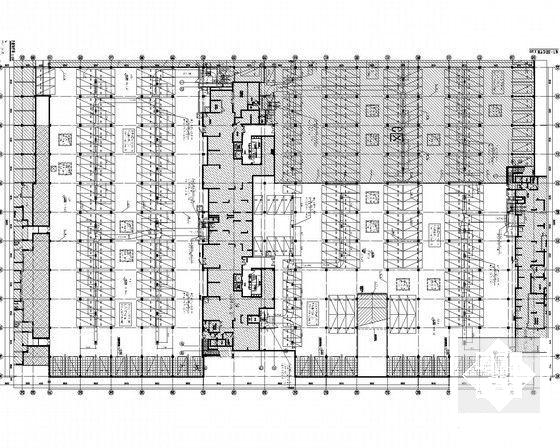

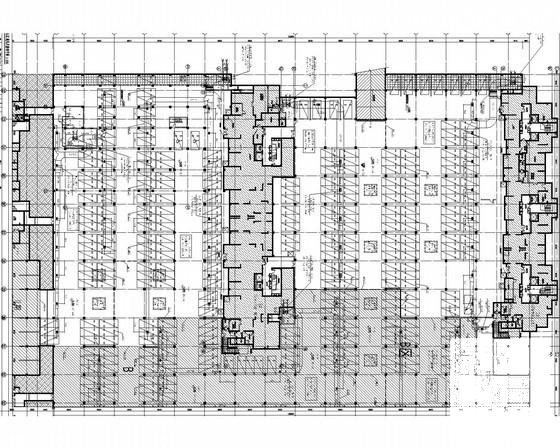

地下一层A区通风及排烟平面图

地下一层B区通风及排烟平面图

地下一层D区通风及排烟平面

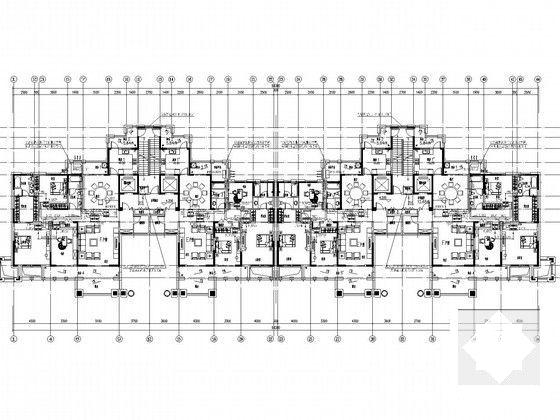

二层空调及防烟平面图

三层空调及防烟平面图

四层空调及防烟平面图

地下一层C区通风及排烟平面图
