超高层住宅楼通风防排烟设计施工图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:超高层建筑
  • 地上层数:36层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:安徽

附件详情

一、项目概要

1、该项目为安徽省某XXXX广场住宅楼,建筑高度为117.850m,地下两层,地上三十六层,为一类住宅楼。
2、防烟楼梯间及合用前室分别设置机械加压送风系统,采用分段送风,风井于18层顶采用楼板封堵。

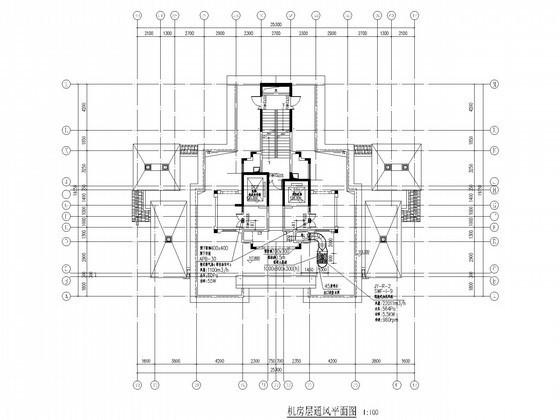

3、电梯机房设置机械排风系统,排风量按换气次数不小于10次/h选取,自然进风。

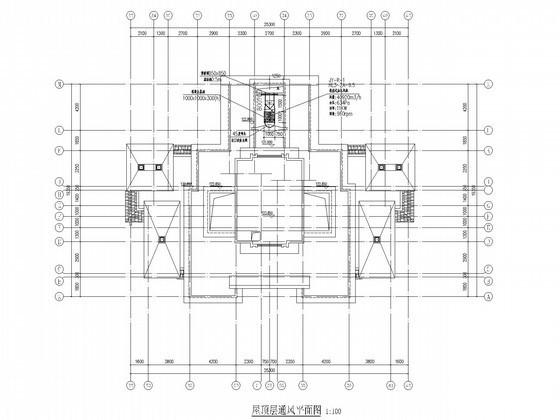

屋顶层通风平面图

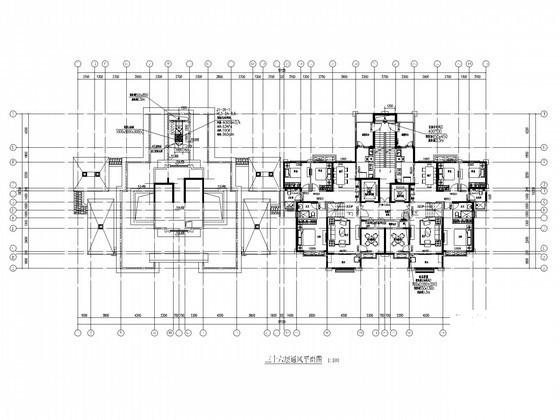

三十六层通风平面图

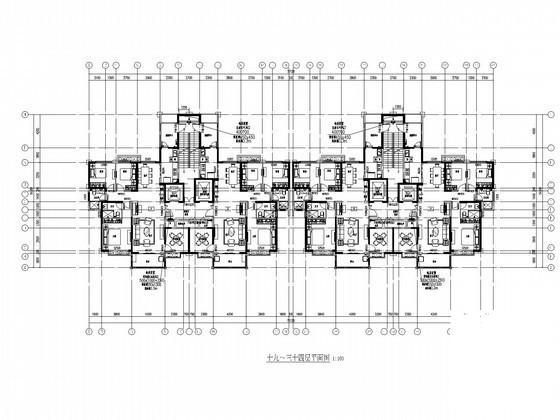

十九~三十四层平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层住宅设计图纸 - 1
    高层住宅设计图纸 - 1
  • 高层住宅设计图纸 - 2
    高层住宅设计图纸 - 2
  • 高层住宅设计图纸 - 3
    高层住宅设计图纸 - 3
  • 高层住宅设计图纸 - 4
    高层住宅设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
