高层酒店空调通风防排烟施工图纸设计

  • 设计详细说明:有

  • 建筑类别:办公,宾馆

  • 建筑高度类型:高层建筑

  • 建筑设计面积:58913平方米

  • 建筑地上层数:20层

  • 建筑地下层数:2层

  • 图纸设计深度:施工图

  • 设计内容:空调,通风,防排烟

  • 冷热源:市政热网

  • 节点大样:风机盘管

一、项目概要:
该项目为酒店的给排水及 消防系统 施工图设计。建筑总面积58913平方米,建筑高度87.35米。地上20层,地下2层,为一类高层公共建筑。设计范围包括:建筑物内部通风及消防防排烟、中央空调系统及冷热源设计、地下车库、设备用房通风及防排烟设计、生活热水及采暖锅炉房的设计。
二、暖通系统
1.空调水系统:空调冷、热水系统均采用一次泵末端变水量,冷机定水量系统。热源由市政热力提供。
2.客房内设计采用FCU+PAU的空调形式(带热回收装置),淋浴室内设计机械排风系统,排风机采用管道式排风机。大堂接待、办公和电厅:该区域采用风机盘管+新风的空调形式。
3.地下车库按防火分区设置机械排烟(机械排风)系统、机械补风(机械送风)系统。防烟楼梯间设置加压送风系统,燃气锅炉房设置事故排风系统,根据燃气泄漏报警信号,启动事故排风。

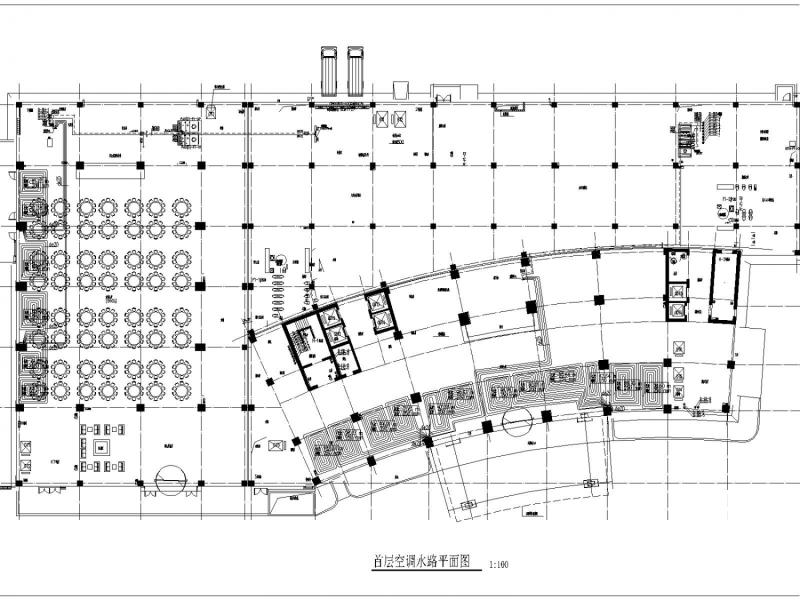

首层空调水路平面图

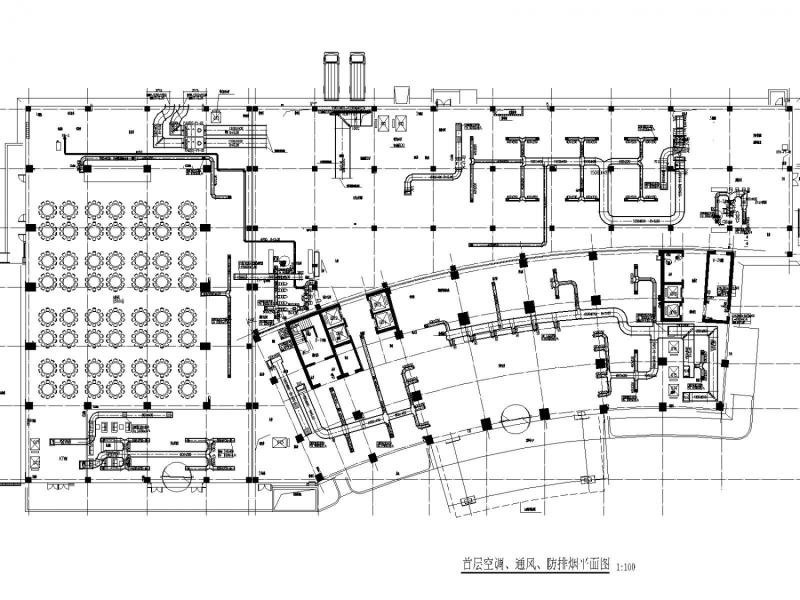

首层空调、通风、防排烟平面图

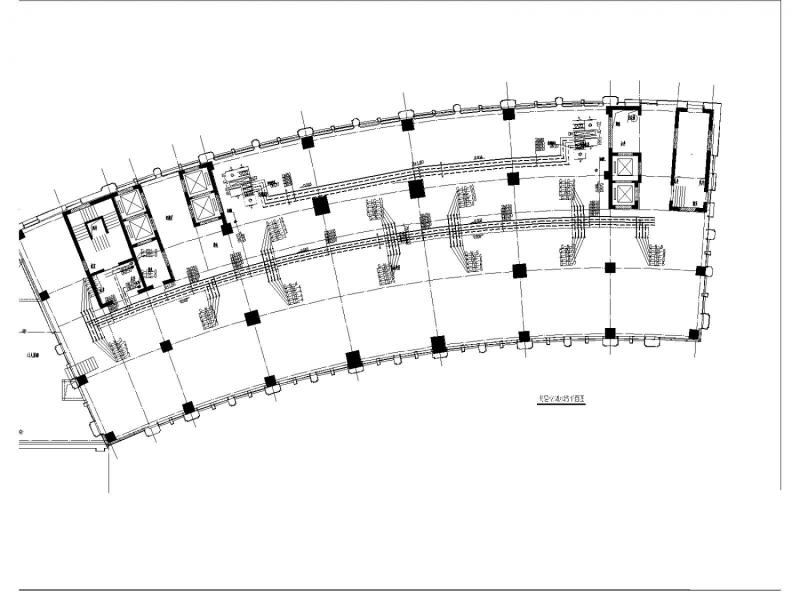

夹层空调通风平面图

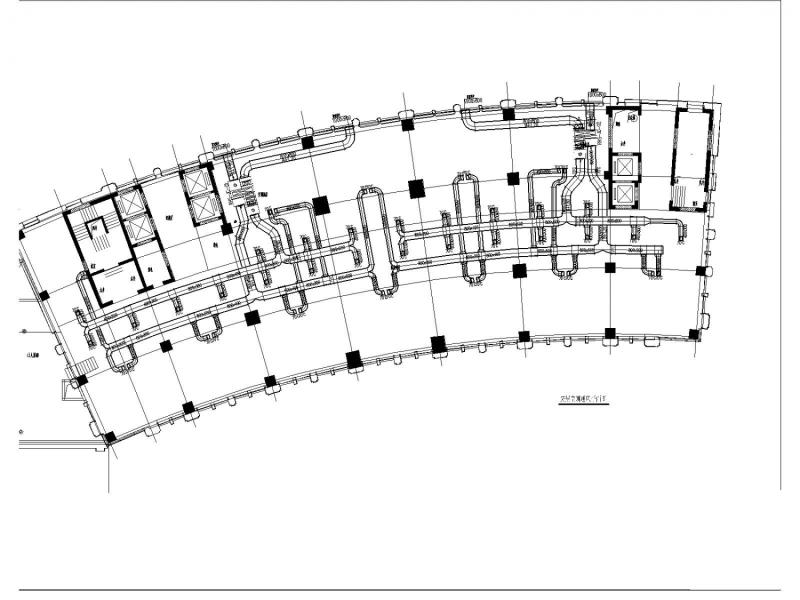

夹层空调水路平面图
