多套高层住宅楼小区通风及防排烟系统设计施工大样图

一、项目概要：

该项目位于福建省，是一个多套高层住宅小区建筑项目，地上17层，地下2层，建筑高度54.0m。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，防排烟系统原理图，防排烟风口安装示意图，风机安装大样图，通风平面图，人防通风设计说明及材料表、图例，人防通风原理图，战时通风平面图，平时通风平面图，人防口部大样图、剖面图，通风机房大样图等...

二、通风系统：

1. 住宅部份无外窗的卫生间、厨房设有机械排风系统，卫生间选用排气扇，厨房选用吸油烟机，通过“变压防串味防倒灌排气道”由屋面排出，排气扇和吸油烟机由业主自理。

2. 公共卫生间设有机械排风系统，排风量按换气次数12次/时计。

3.屋面电梯机房设有机械通风系统，通风量按换气次数10次/时。

4.配电室设有机械通风系统，排风量按换气次数15次/时...

三、防排烟系统：

防火措施： 通风风管在穿越防火分区、通风机房及重要的或火灾危险性大的房间隔墙均设防火阀。 防火阀与墙（板）间风管外表面包有厚度大于10cm不燃的保温材料做防火保护。通风管道穿越隔墙（板）缝隙应采用防火封堵材料封堵。防烟系统的管道、风口、阀门及配套的配件等均应采用不燃材料制作。防烟楼梯间及合用前室分别设置机械加压送风系统，防烟楼梯间隔两层设常开自垂式送风口一个，维持正压值50Pa。合用前室每层设加压送风口一个， 维持正压值25Pa...

图纸展示：

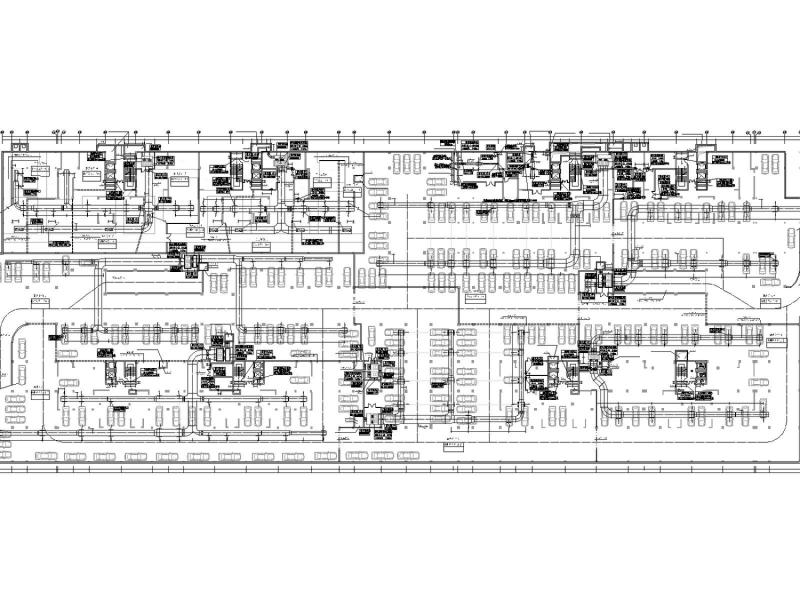

地下室一层平时通风平面图

地下室二层平时通风平面图

地下二层战时通风平面图

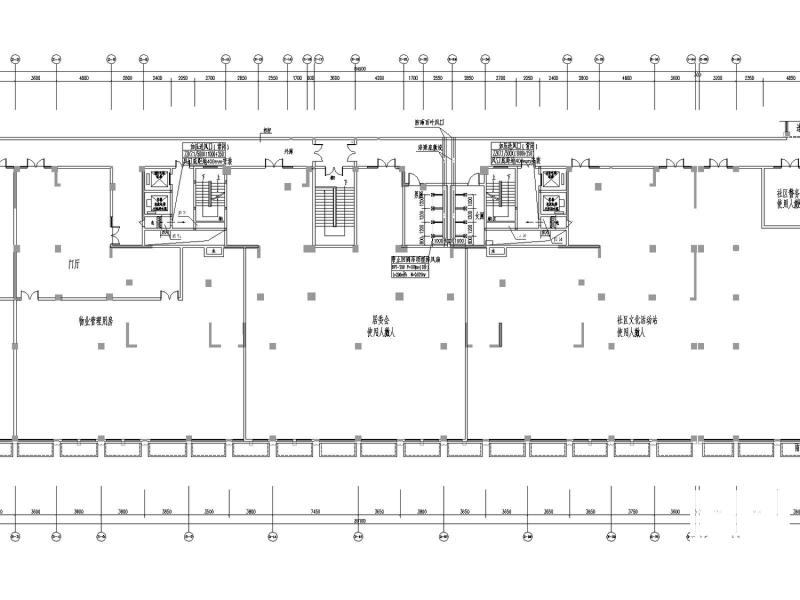

2#楼二层通风平面图

3#楼三层通风平面图

4#楼三层通风平面图
