高层住宅小区通风及防排烟设计(机械加压送风)

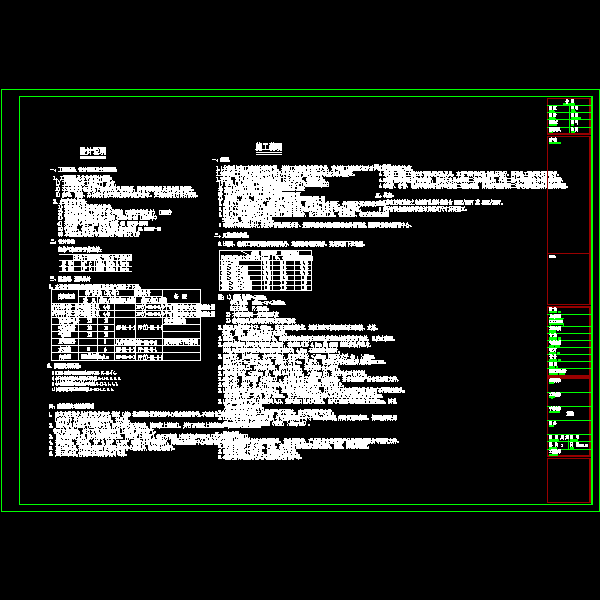

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:24层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 图纸年代:近代
  • 设计内容:通风,防排烟
  • 项目地址:广东

附件详情

一、工程概况及设计范围
该项目位于广东省清远市,由清远市华泰房地产开发公司开发。
本专业设计包括地下室车库通风和排烟、防排烟系统以及设备用房通风。

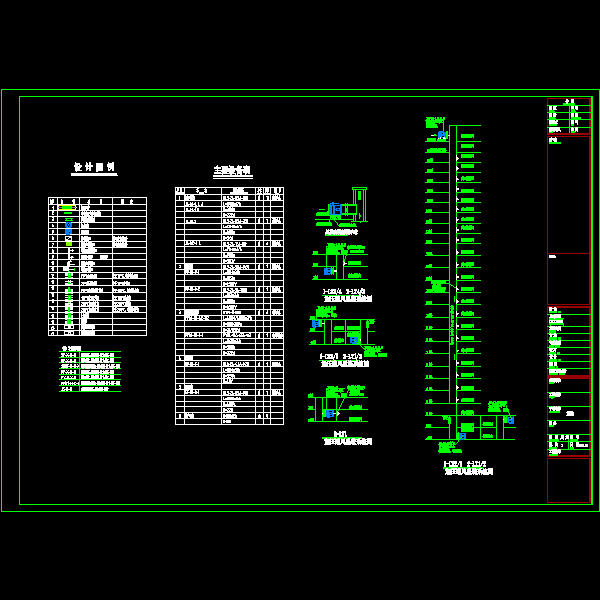

二、机械防烟系统
1) 地下室各单元消防楼梯间采用机械加压送风系统;
2) 地下室各单元合用前室采用机械加压送风系统;
3) 地上商铺消防楼梯间采用机械加压送风系统;
4) 各单元塔楼剪刀梯采用加压送风系统。
三、防排烟自动控制说明
1. 当车库某防火分区发生火灾时,该区(烟)温感器向消防控制中心输出报警信号,不需确认,由该中心自动(或手动)开启相应的排烟风机、补风机。
2. 当设备用房的某个房间着火时,即关闭所有房间送、排风管上的阀门,并打开走廊上的常闭多叶排烟口进行排烟。待灭火结束时,仅打开该房间排风管上的阀门进行排气。
3. 当内走道着火时,即关闭所有房间送、排风管上的阀门,并打开走廊上的常闭多叶送风口及常闭多叶排烟口。
4. 排烟风机、送风机、70°C,150°C,280°C的防火调节阀的开、闭状态在消防中心均要有灯光信号显示。
5. 加压送风机,排烟风机除可在消防控制中心操纵外,也可就地操作。
6. 加压送风机,排烟风机均需有备用电源。

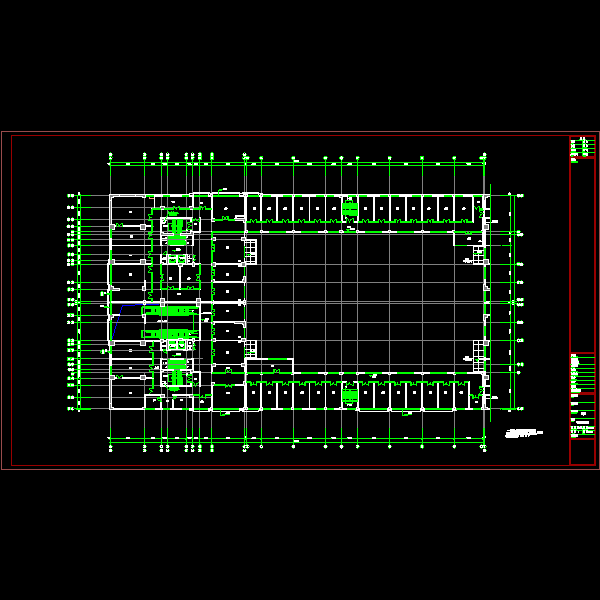

平面

平面

平面

平面

平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

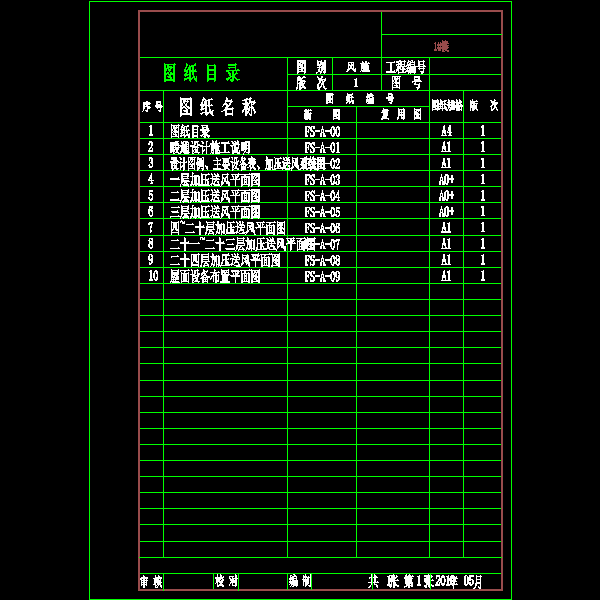

  • fs-a-00.dwg
    fs-a-00.dwg
  • fs-a-01.dwg
    fs-a-01.dwg
  • fs-a-02.dwg
    fs-a-02.dwg
  • fs-a-03.dwg
    fs-a-03.dwg
  • fs-a-04.dwg
    fs-a-04.dwg
  • fs-a-05.dwg
    fs-a-05.dwg
以上是部分截图,请下载附件后查看完整高清内容
