超高层公寓住宅楼暖通空调采暖通风防排烟系统施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:41463平方米
  • 建筑地上层数:42层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:异程式
  • 送风方式:散流器送风
  • 项目所在地:辽宁

附件详情

  • 采暖设计说明
  • 采暖平面图
  • 采暖干管平面图
  • 采暖系统原理图
  • 通风及防排烟设计说明
  • 防排烟平面图
  • 防烟风口平面图
  • 通风平面图
  • 防排烟系统原理图
  • 空调设计施工说明
  • 室外机混凝土基础大样图
  • 室外机基础平剖面图
  • 风管机安装大样图
  • 空调风平面图
  • 空调水平面图
  • 空调平面图
  • 空调系统原理图
  • 大样图
  • ...

附件详情

一、项目概要:
本项目建筑物地上42层、为超高层公寓住宅楼,地上1F~3F为公建,其建筑面积为4877m2,4F~42F为公寓住宅,其建筑面积为36586m2...
二、冷热源:
热媒为60/50℃热水。热媒由公寓热交换站统一供给...
三、空调系统:
1.公寓入口门厅采用变频多联式空调系统,公寓采用户式变频多联式空调系统。
2.裙房商铺采用风机盘管(FCU)加新风系统...
四、采暖系统:
1.住宅采暖系统供回水干管在竖井内敷设,竖向干管为异程式。进入各户为低温地板辐射供暖系统。
2.采暖系统分为3个区:1~12层为低区,13~22层为中区,23~42层为高区...
五、通风系统:
1.超高层公寓全热新风系统:新风标准每人30m3/h。
2.公寓厨卫排气系统:卫生间设置小型管道排风机...
六、防排烟系统:
1.防烟楼梯间、消防电梯间前室、合用前室设加压送风系统。防烟楼梯间加压采用自垂百叶送风口,前室加压采用多叶送风口。
2.商业部分设置机械排烟系统,系统排烟量按最大防烟分区面积每平米不少于120立方米/小时计算...

图纸共36张。

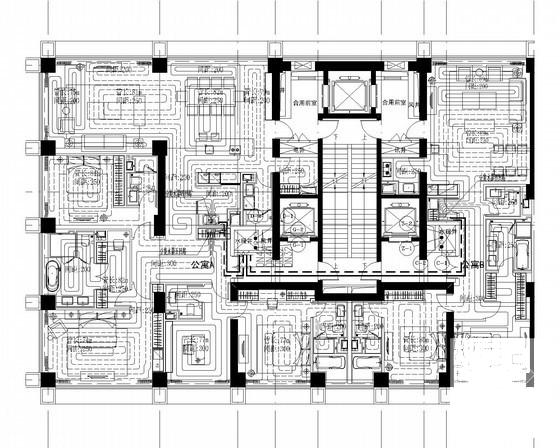

采暖平面图

采暖系统原理图

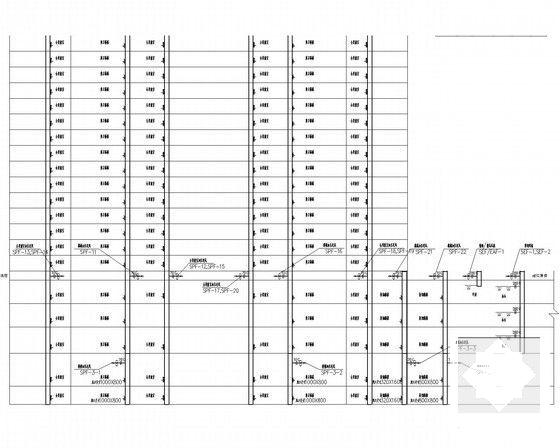

防排烟系统原理图

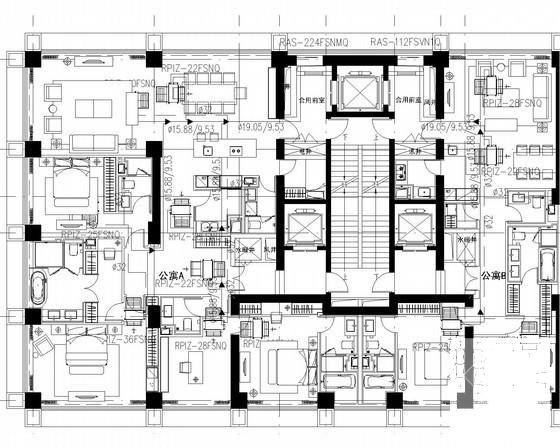

空调风平面图

空调水平面图

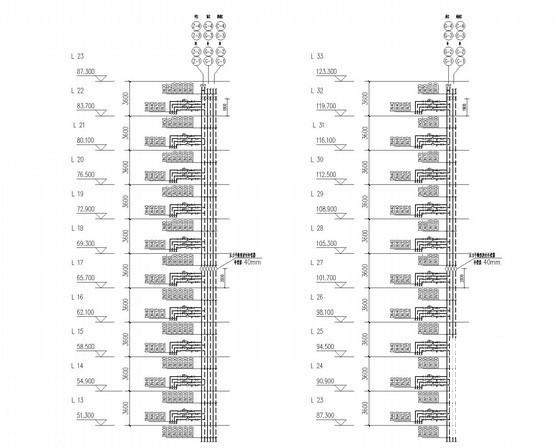

空调水系统原理图

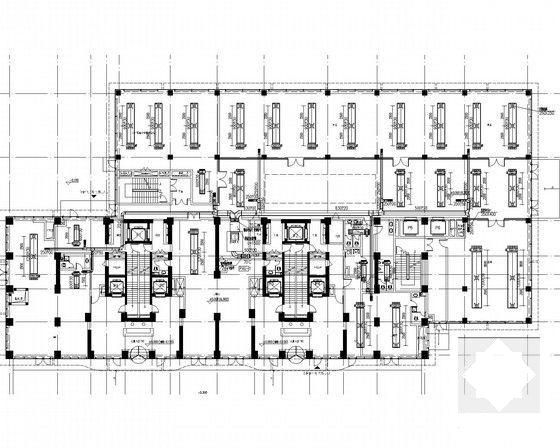

通风平面图

新风处理机组控制系统原理图

防排烟平面图
