高层住宅楼采暖通风空调系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:19042.28平方米
  • 建筑地上层数:33层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟
  • 冷热源:市政热网,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目所在地:山东
一、项目概要:
本项目位于山东省,是一个高层住宅楼建筑,地上33层,总建筑面积19042.28平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,安装大样图,正压送风机布置平面图,设备管廊层布置平面图,采暖平面图,管井布置平剖面图,住宅采暖系统图等...
二、采暖、空调及通风系统:
1.该项目住宅采用低温热水地板辐射采暖系统,每户为独立的系统。户内设有集(分)水器.各层楼板均设埋管垫层,采暖管道均敷设在垫层内。
2.住宅采暖主立管敷设在管井内,1~16层为低区,17~33层为高区。立管为下供下回双管异程式。每户为独立的系统,系统形式为双管异程式。
3.住宅空调采用分体空调,室内外机位置及预埋套管规格及位置详建施.分体空调能效等级不应低于2级。
4.冬季采暖热水供回水温度为50/40°C,接自室外供热管网。
5.管廊层设置机械送、排风系统,送、排风量按3次/h计算;电梯机房设置机械排风系统,排风量按15次/h计算,自然进风...

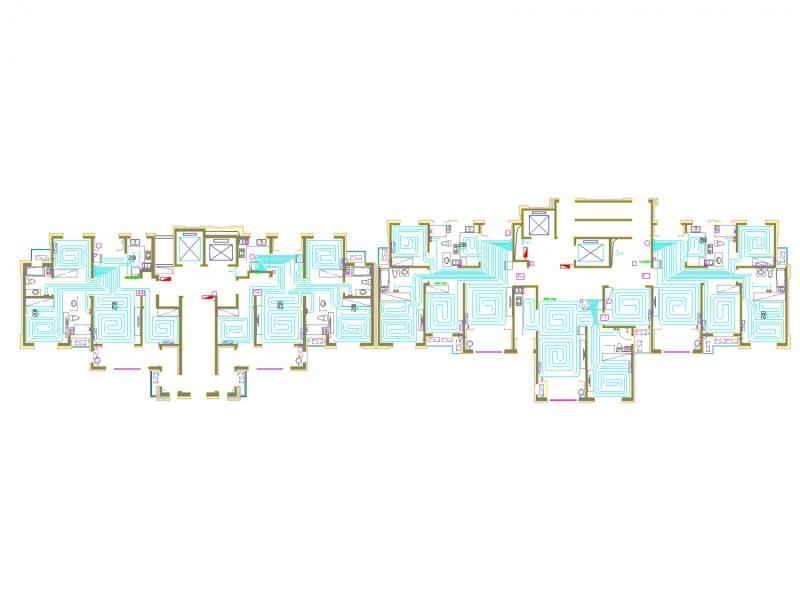

3~31层采暖平面图

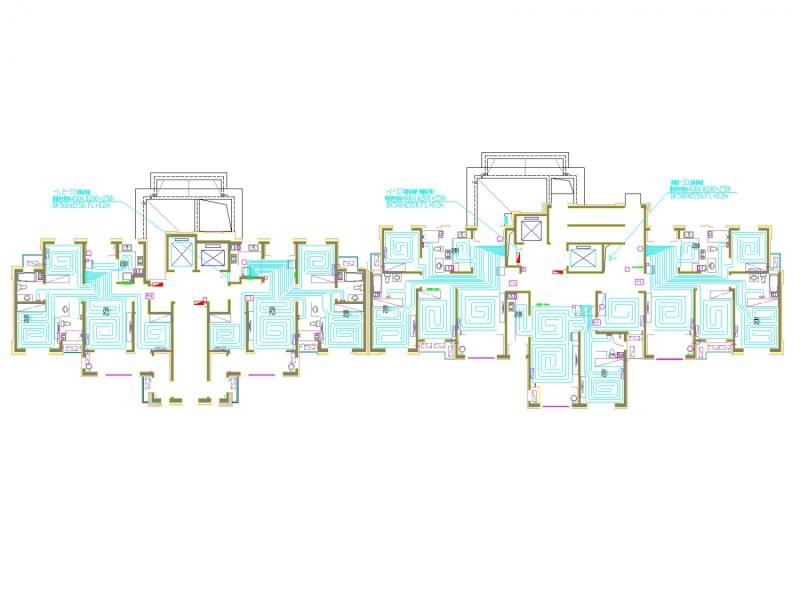

32~33层采暖平面图

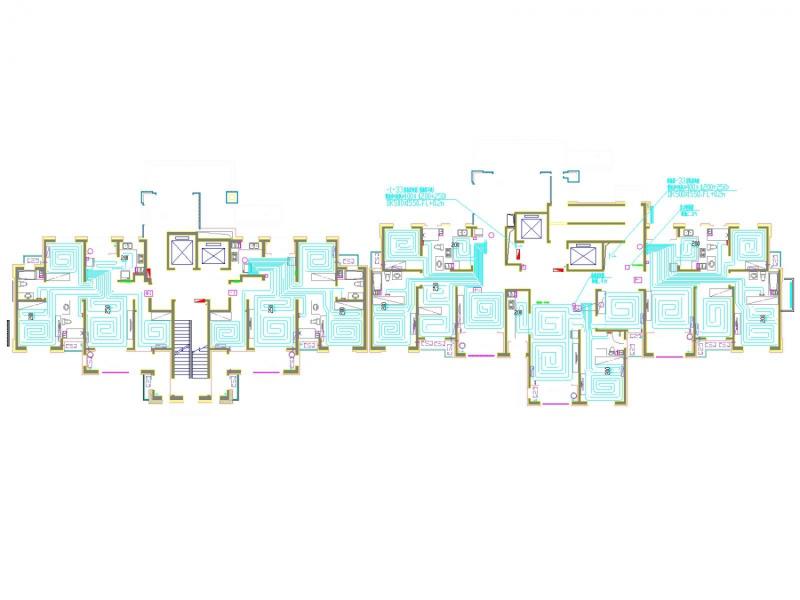

二层采暖平面图

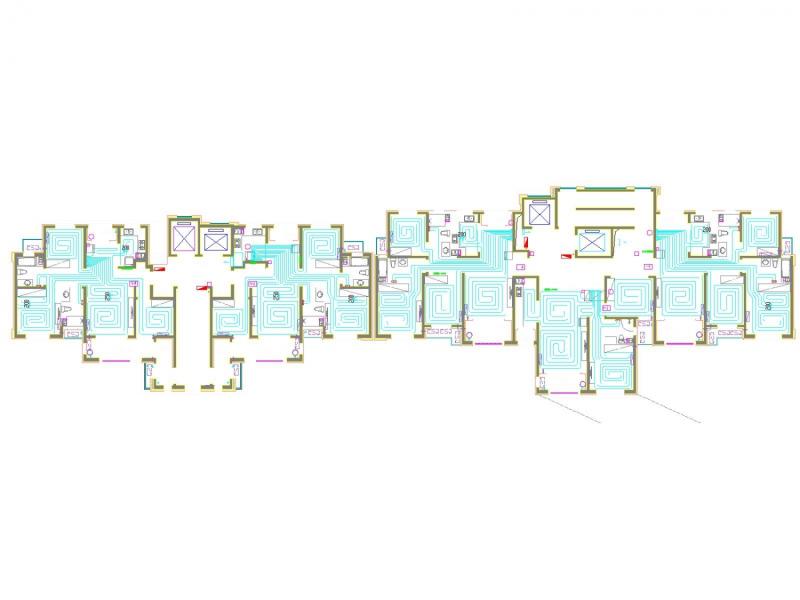

一层采暖平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅空调采暖通风 - 1
    住宅空调采暖通风 - 1
  • 住宅空调采暖通风 - 2
    住宅空调采暖通风 - 2
  • 住宅空调采暖通风 - 3
    住宅空调采暖通风 - 3
  • 住宅空调采暖通风 - 4
    住宅空调采暖通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
