国内公寓采暖通风设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑设计面积：11306.68平方米
- 建筑地上层数：17层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：22张
- 设计内容：通风,采暖
- 采暖系统：散热器供暖
- 项目所在地：北京
附件详情
本图纸为北京珠江某公寓采暖通风设计图，包括：设计施工总说明，双根管道埋地敷设，散热器安装示意图， 入户装置图式，各层采暖平面图，人防机房系统图，一，二层散热器侧接安装示意图等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

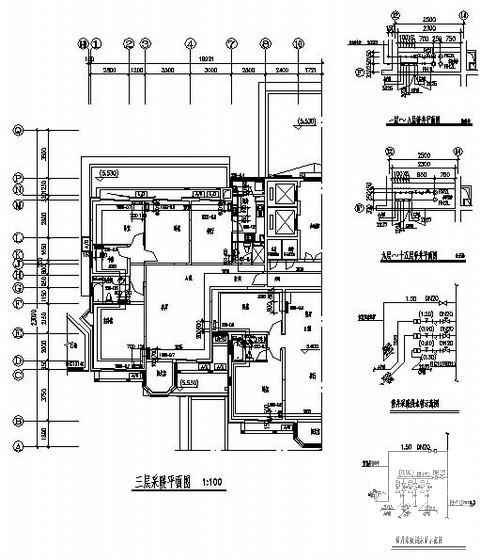

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-20
- 评论次数：0
- 浏览次数：0
- 文件大小：0.76 MB
- 收藏次数：0
-
文件名称：
附件-995858678058665779755.rar
