12层住宅楼暖通CAD施工图纸(通风及防排烟系统)
- 建筑类别：住宅建筑
- 建筑高度：高层建筑
- 建筑设计面积：10154.0平方米
- 建筑高度：30.8m
- 地上楼层：12
- 地下楼层：1
- 设计阶段：施工图设计
- 设计内容：空调,通风,采暖,换热站
- 附件设计说明：有
- 设计年代：近代
- 地下室：车库
附件详情
该项目设计范围:住宅部分采暖、通风及防排烟系统;建筑面积10154.0平米,地上11.5层,地下一层.其中地上为单元式住宅,建筑高度为35.5米.地下一层为管道设备层(层高小于2.2m),北侧为车库.本楼共4个单元,每单元两户
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

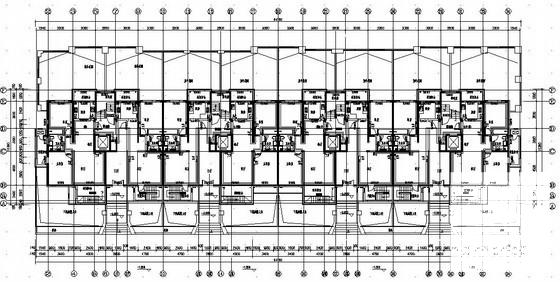

第 1 张图 -

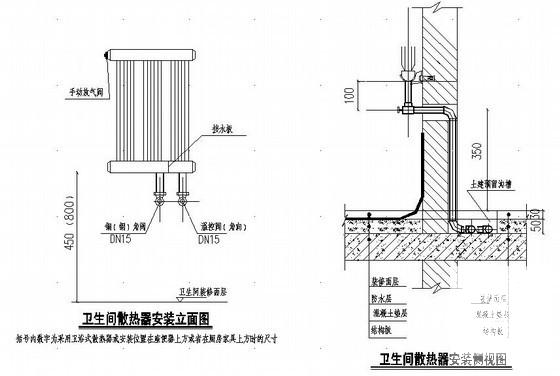

第 2 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.97 MB
- 收藏次数：0
-
文件名称：
附件-995858690587009565690.rar
