高层住宅项目采暖通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:16903.54平方米
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

  • 设计及施工说明
  • 地下一层暖通平面图
  • 一层暖通平面图

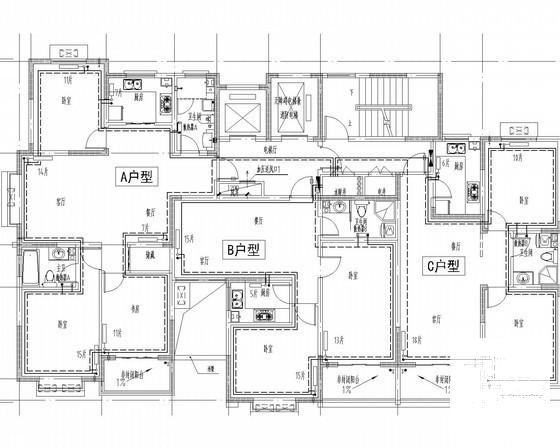

  • 二~十七层暖通平面图
  • 十八层暖通平面图
  • 机房层暖通平面图
  • 轴立面图

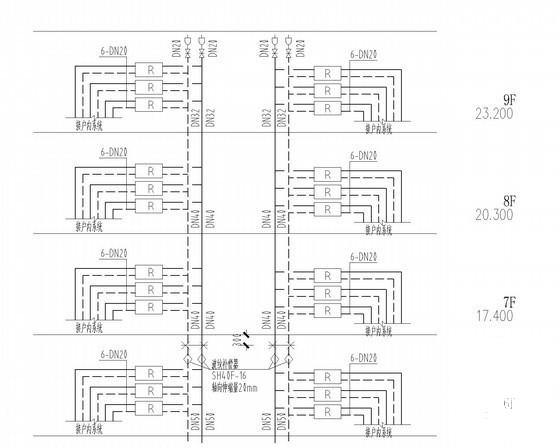

  • 采暖系统立管图
  • 防排烟系统图

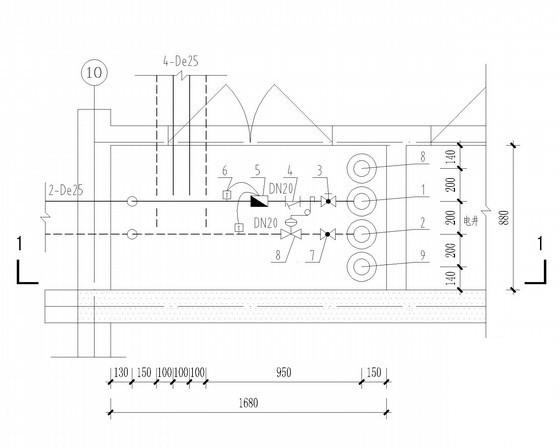

  • 管井平面图
  • 采暖系统高区立管图
  • 采暖系统低区立管图

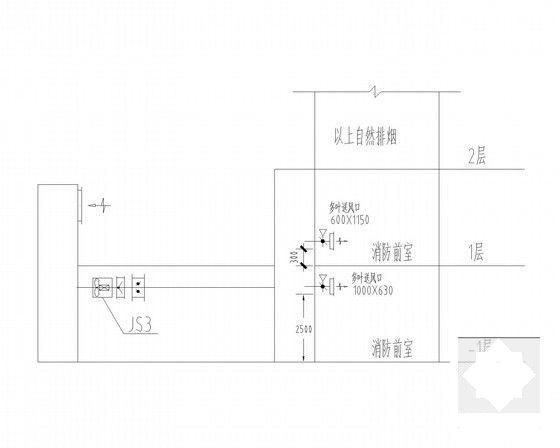

  • 合用前室加压送风系统图
  • ...

附件详情

一、项目概要:
地上24层,地下一层储藏室,每个单体建筑面积16903.54m2...
二、采暖系统:
1.该项目采暖供回水由小区换热站提供,供回水温度80/60°C,采暖系统的定压及补水由换热站解决。
2.采暖系统采用共用立管的分户独立系统, 分户计量 控制;室内采用下供下回式双管同程系统。
3.采暖系统采用共用立管的分户独立系统,一户一表,分户计量控制;室内采用下供下回式双管同程系统...
三、通风系统:
1.住宅卫生间排风量按不小于5次/h计算,风量90m3/h,功率18W。
2.屋顶电梯机房按不小于11次/h换气次数考虑进行机械排风,设置橱窗换气扇...
四、防排烟系统:
1.对地下一层不满足自然排烟条件的内走道设置机械排烟,自然补风。
2.长度不超过60米的内走道可开启外窗面积不应小于走道面积的2%。
3.防烟楼梯间前室、消防电梯间前室可开启外窗面积不应小于2.0m2...

图纸共35张。

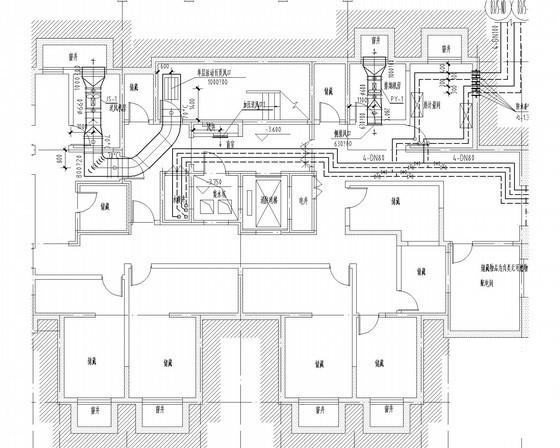

地下层暖通平面图

低区管井平面图

防排烟系统图

采暖系统低区立管图
