住宅楼通风及防排烟系统暖通CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:75000平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:44张
  • 设计年代:近代
  • 设计内容:通风, 防排烟
  • 项目所在地:四川

附件详情

  • 设计及施工说明

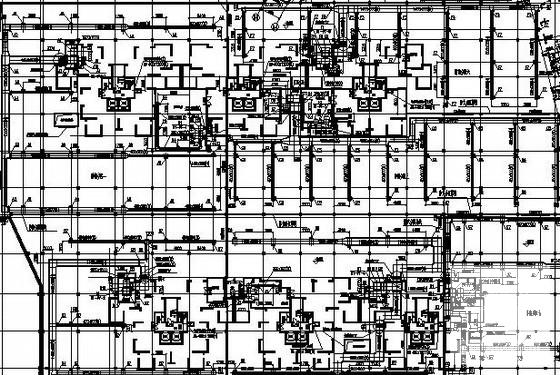

  • 加压送风系统平面图
  • 加压送风系统自动控制示意图
  • 加压送风系统流程图

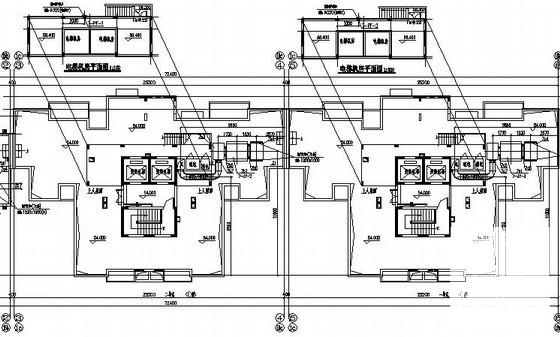

  • 栋楼电梯屋顶层加压送风系统平面图
  • 栋屋顶层通风及加压送风系统平面图
  • .......

附件详情

一、项目概况:
资料内容共含4栋住宅楼及特大型停车库。住宅楼建筑面积约为75000m2,住宅建筑高度为54.90m,地上18层,地下1层。车库总建筑面积16450.65m2,其中非机动车库面积为2211.5m2,非机动车库位于8、9栋半地下室,该项目等级为一级,设计正常使用年限为50年,地下一层。
本施工图设计内容主要为子项住宅楼的通风及防排烟系统设计。燃气系统由专业燃气公司进行设计。住户内部的通风及空调设备由用户自行购买。
二、通风排烟系统设计说明
1.住宅楼通风排烟系统
该项目B户型封闭楼梯间满足自然排烟条件;消防电梯间前室不满足自然排烟条件,故设置机械加压送风系统,加压送风机位于屋面上;C户型防烟楼梯间防烟楼梯间及合用前室均不满足自然排烟条件,故分别设置机械加压送风系统,合用前室加压送风机位于屋面上,合用前室加压送风机位于电梯机房屋面上。
该项目电梯机房设置玻璃钢轴流通风机进行排风,换气次数为10次/h。
2.地下车库防排烟系统设计
地下车库为一层,按防火分区设置机械排烟系统,并兼做平时排风系统。由于8、9栋半地下自行车库不满足自然排烟条件,故设置机械排烟系统,每个非机动车库划分区为两个防烟分区,防烟分区面积均不超过500平方米,防烟分区采用顶棚下突出不小于500mm的梁来划分。其余防烟楼梯间、消防电梯间前室及合用前室均不满足自然排烟条件,故分别设置机械加压送风系统。

防烟楼梯间地上和地下分别设置独立的加压送风系统......

,图纸共44张。


屋顶层通风及加压送风系统平面图

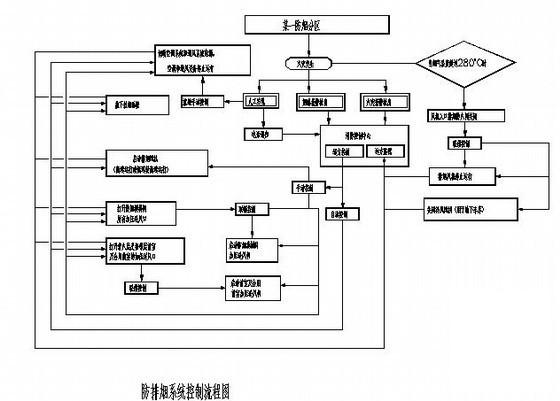

防排烟系统控制流程图

加压送风系统空视图

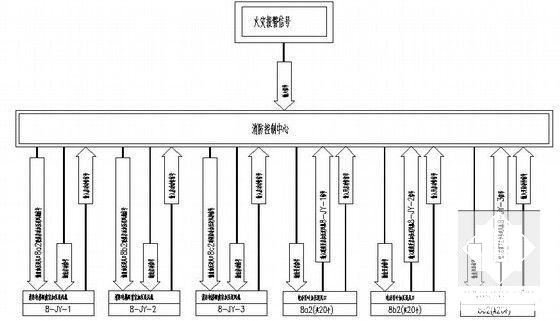

加压送风系统自动控制示意图

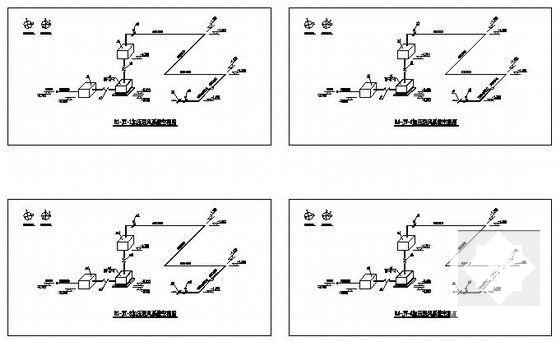

加压送风系统图
