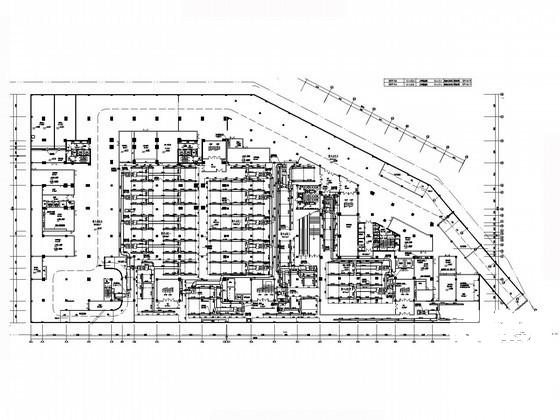

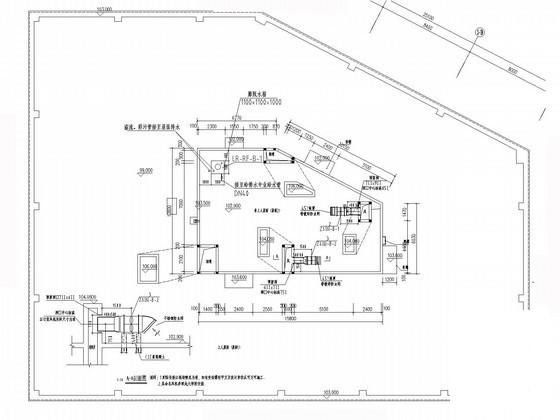

24层地标性商业综合建筑暖通空调及通风系统施工大样图

附件详情

一、项目概要：
该项目项目位于四川省乐山市区，属城市中心地带。总建筑面积约11.7万m2，其中地上建筑面积约92481m2，地上24层，主楼为办公、裙楼为商业综合体，主楼高99.95m......
二、冷热源：
冷源：离心式水冷冷水机组.
热源：燃气真空热水锅炉......
三、空调系统：

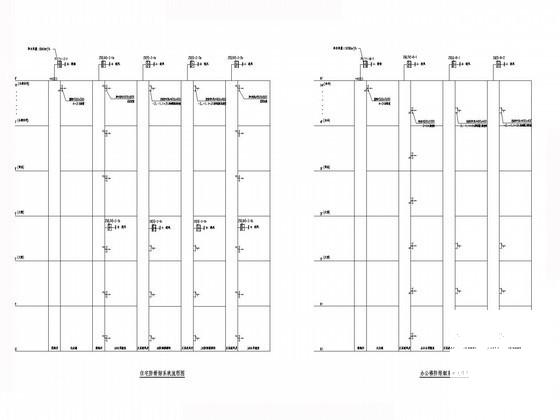

1.空调水系统立管采用同程式，水平主管为异程式。
2.空调水系统采用两管制冷热切换方式。

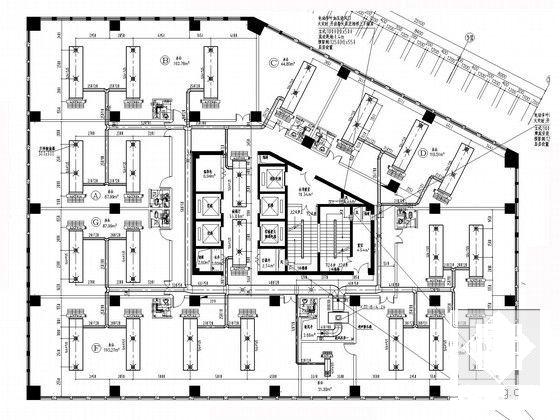

3.大空间区域采用全空气系统，办公空调采用空气-水系统：新风机组加风机盘管，气流组织采用上送上回。
4.面积较小的商铺采吊顶空调机组方式。气流组织采用散流器上送，单层百叶风口上回的方式......

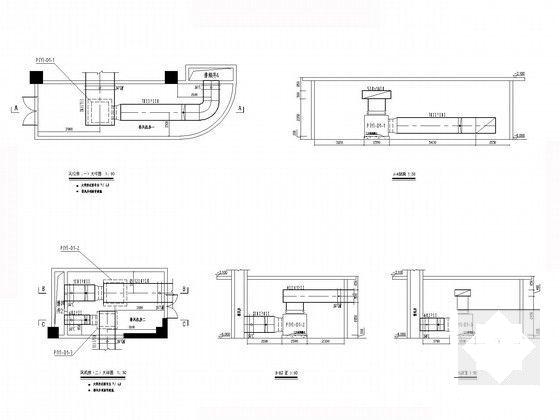

四、通风系统：
1.商场卫生间设机械排风。
2.影院放映机房设机械排风，排风换气次数按15次/h计算
3.补风系统兼作车库排烟时补风系统，送风量按排风量的80%和排烟量的50%两者中最大值确定......

图纸共39张
