4层知名商业建筑空调通风及防排烟系统设计CAD施工大样图.dwg

  • 设计说明:有
  • 建筑类别:商业
  • 建筑高度:多层建筑
  • 建筑面积:44000平方米
  • 地上层数:4层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,复式泵,异程式
  • 送风方式:散流器送风
  • 节点大样:风机盘管,制冷机组,空气处理机组,管道支吊架
  • 项目地址:重庆

一、项目概要:
该项目位于重庆市,是一个知名商业建筑项目,地上4层,地下1层,建筑总高度32.00米,总建筑面积约44000平方米。地上设有商场,餐厅。本建筑分两大部分,沃尔玛超市部分和深国投商场部分。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,室防排烟系统原理图,空调水系统原理图,空调通风水管平面图,空调风管平面图,通风水管平面图,冷水机房空调水管平面图,空调机房设备基础 ,冷水机房剖面图,任谁及防大样图,冷却塔管道及基础平面图,空调机房详图等...

二、空调系统:
1.冷热源:采用离心式冷水机组,热水锅炉...
2.风系统:采用风机盘管加新风系统,低速全空气系统...
3.水系统:采用一次泵二次泵异程系统...

三、 系统:
通风系统:
地下一层车库根据防火分区的划分,设置机械送排风系统...
防排烟系统:
该项目商场各层排烟安防火分区设置,每个防火分区按防排烟分区设有多个排烟系统。排烟时的补风系统按防火分区设置。具体见图纸...

图纸展示:

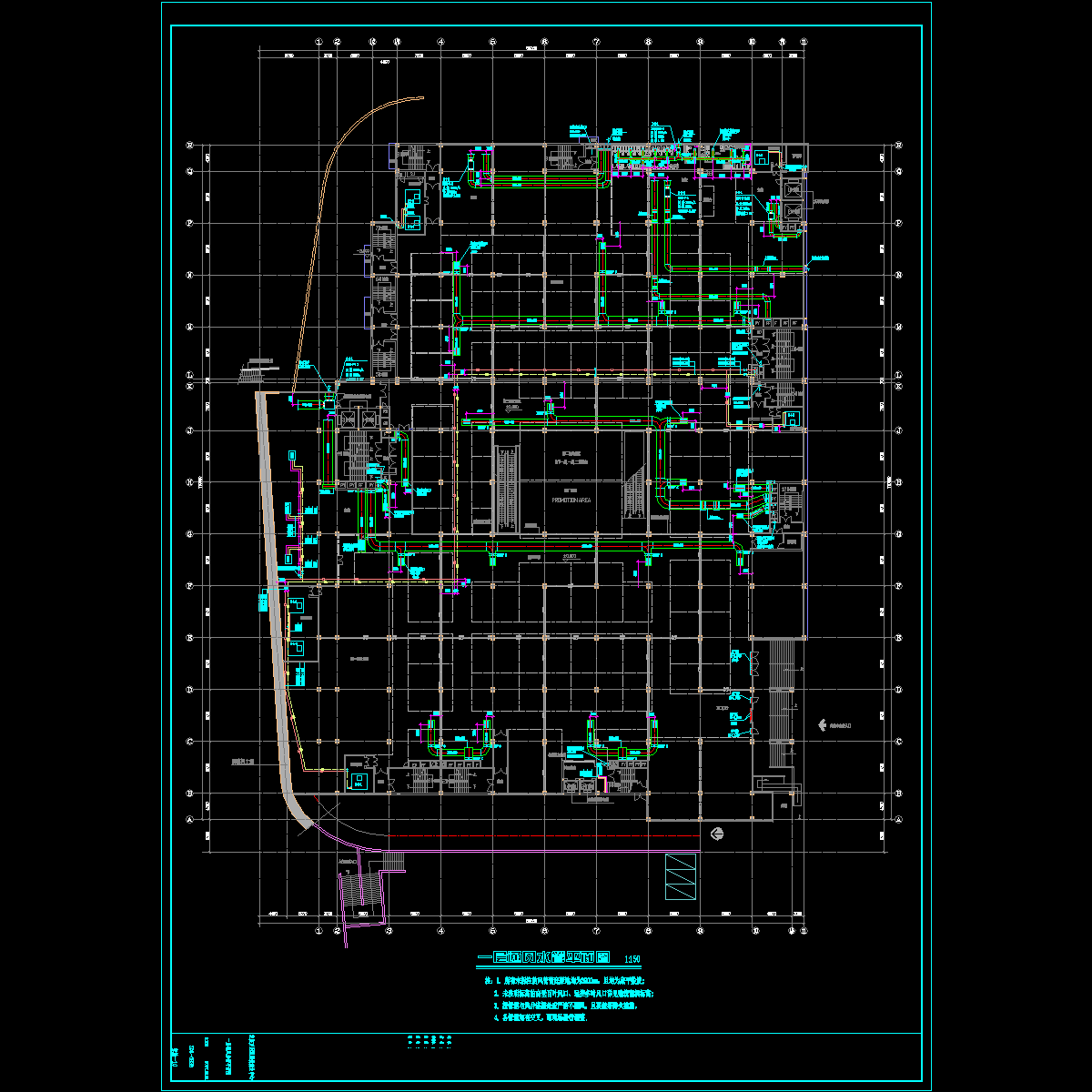

一层空调风管平面图

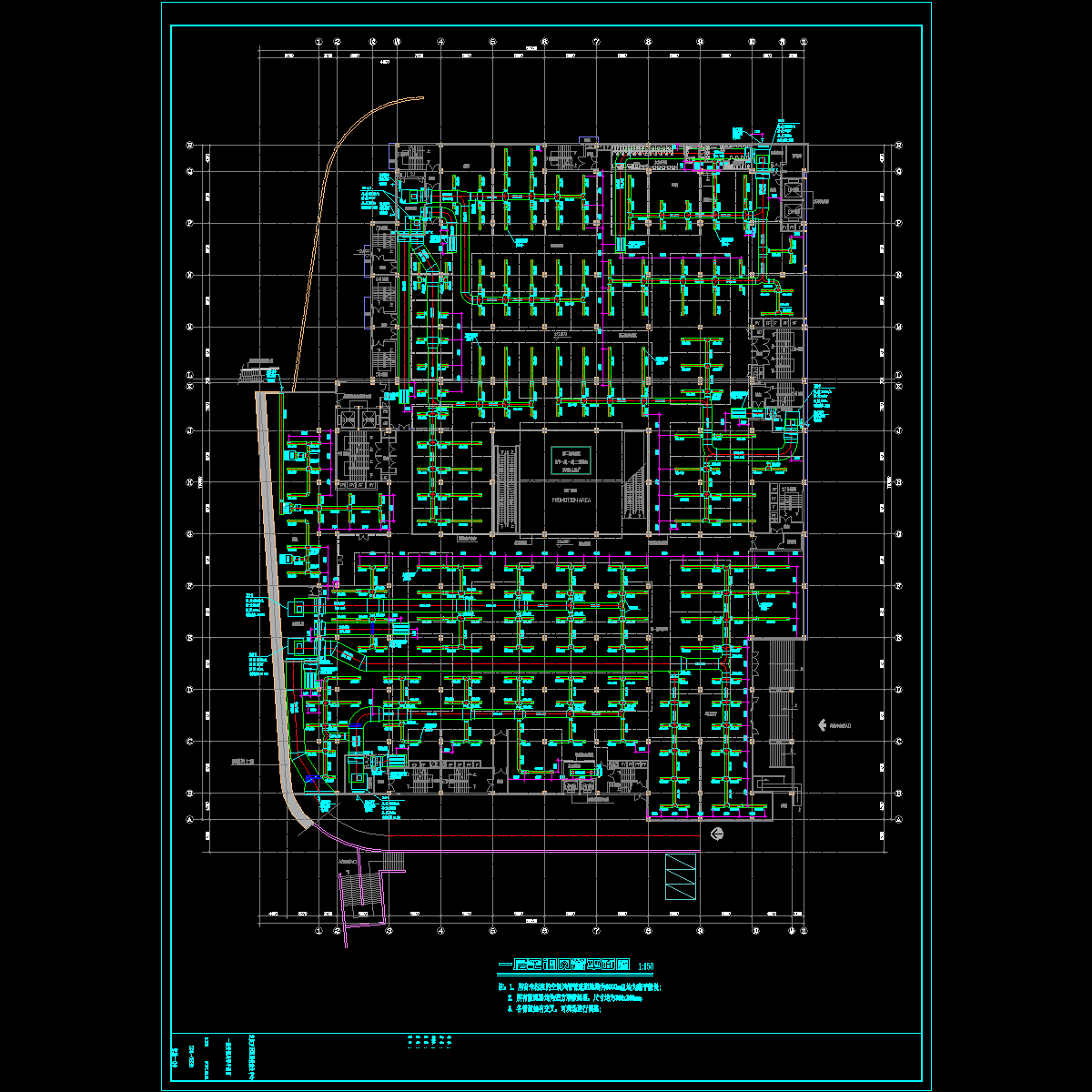

一层通风水管平面图

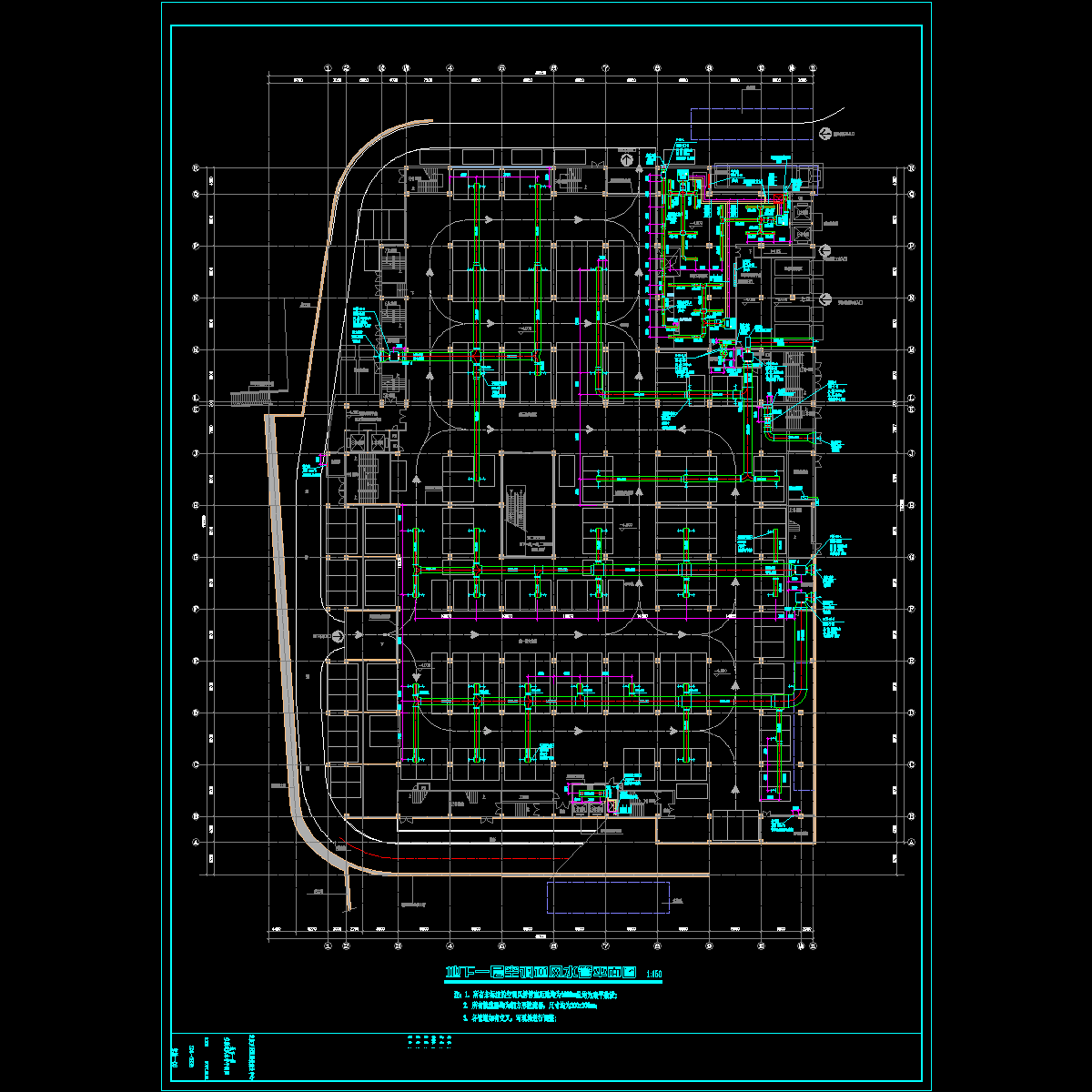

地下一层空调通风水管平面图

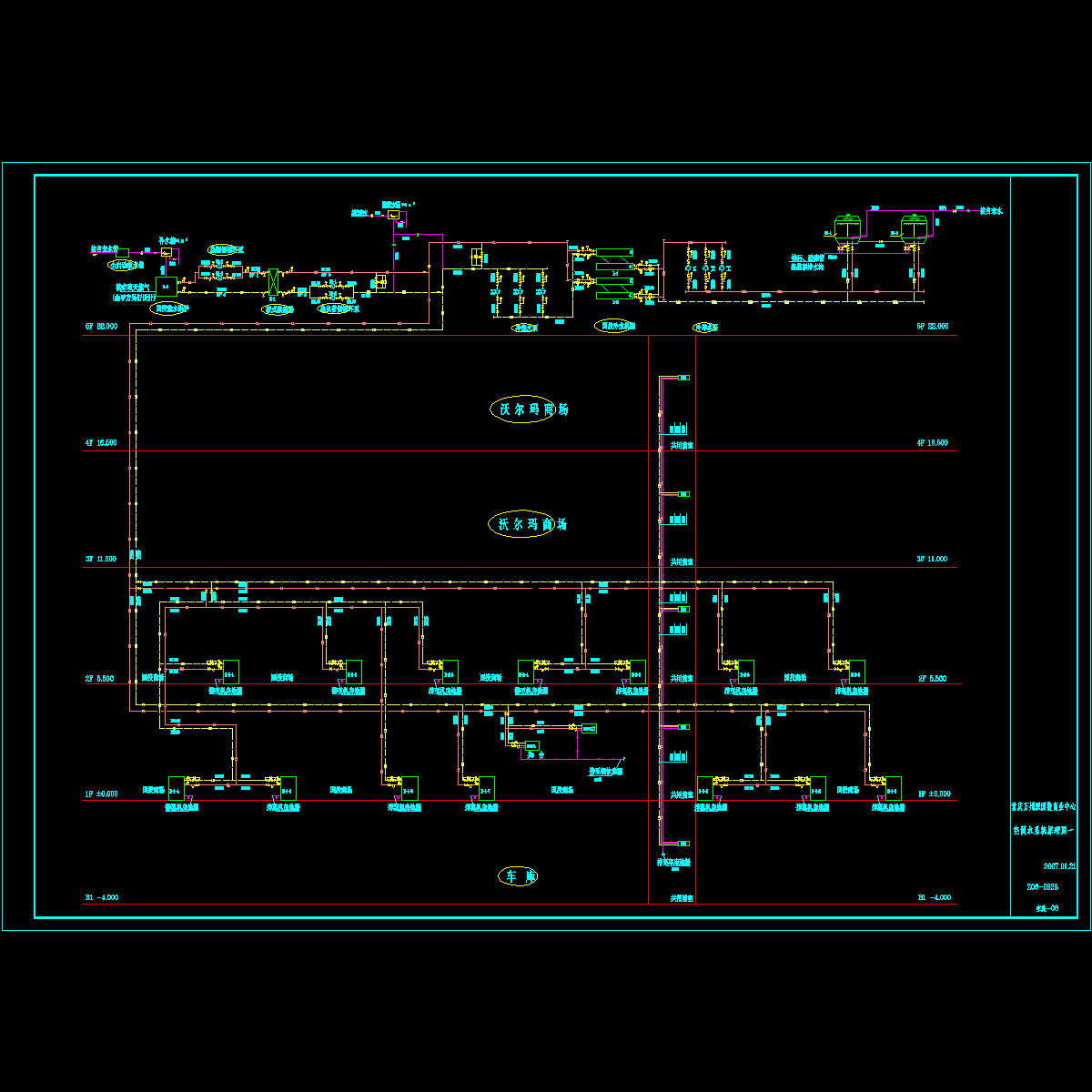

空调水系统原理图一

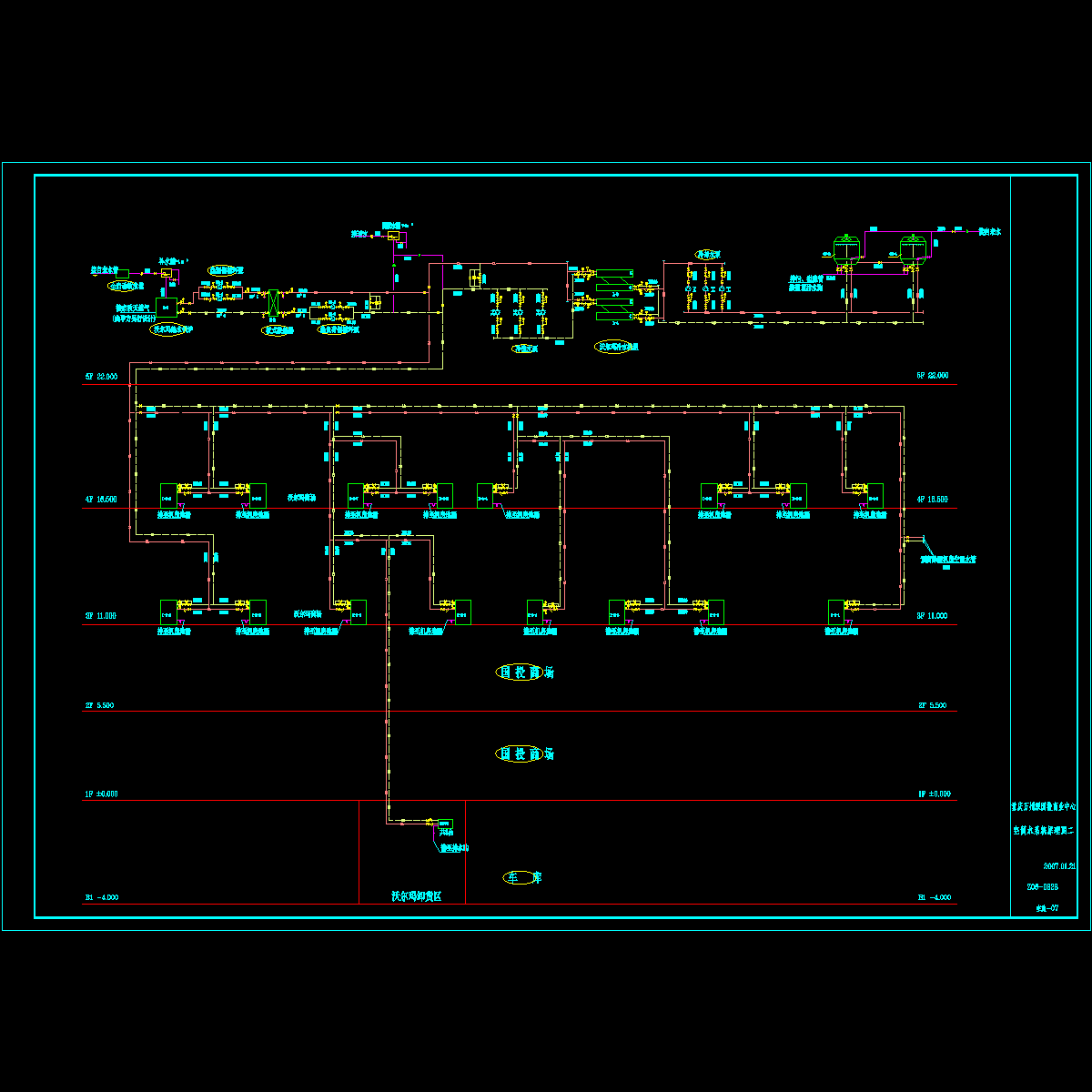

空调水系统原理图二
防排烟系统原理图
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 空施-06.dwg
    空施-06.dwg
  • 空施-07.dwg
    空施-07.dwg
  • 空施-08.dwg
    空施-08.dwg
  • 空施-09.dwg
    空施-09.dwg
  • 空施-10.dwg
    空施-10.dwg
  • 空施-11.dwg
    空施-11.dwg
  • 空施-12.dwg
    空施-12.dwg
  • 空施-13.dwg
    空施-13.dwg
  • 空施-14.dwg
    空施-14.dwg
  • 空施-15.dwg
    空施-15.dwg
以上是部分截图,请下载附件后查看完整高清内容
