商业综合性建筑空调及通风排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:商业,宾馆,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:117000平方米
  • 图纸设计深度:施工图
  • 参考图纸:44张
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

  • 施工图设计总说明
  • 屋顶通风设备表
  • 通风空调材料表
  • 空调平面图
  • 空调水管平面图
  • 防排烟系统平面图
  • 空调制冷系统原理图
  • 冷冻机房 平面布置图
  • .......

附件详情

该项目位于台洲市,由汽车库及设备用房、商业用房、公寓,酒店组成,总面积117000m2,建筑总高度为86.6米,是一类综合性建筑......
二、冷热源:
采用集中式制冷、双冷水管及末端风柜或风机盘管加新风柜的中央空调系统......
三、空调系统:
1.冷冻水为一级泵系统。立管为异程式, 而每层水平管均采用同程式。
2.大面积房间均采用定风量(变水量),变风量的低速风柜系统。
3.小面积的房间采用风机盘管加新风柜系统......
四、通风排烟系统:
1.发电机房平时排风由供柴油发电机工艺用进风井自然补风。
2.厨房通风量原则按进风45次/时,排风50次/时设计。
3.与平时通风相结合的排烟系统及补风系统,车库防火分区设......

图纸共44张。

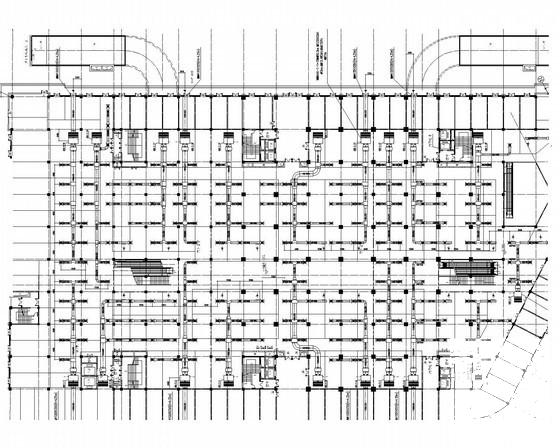

空调水平面图

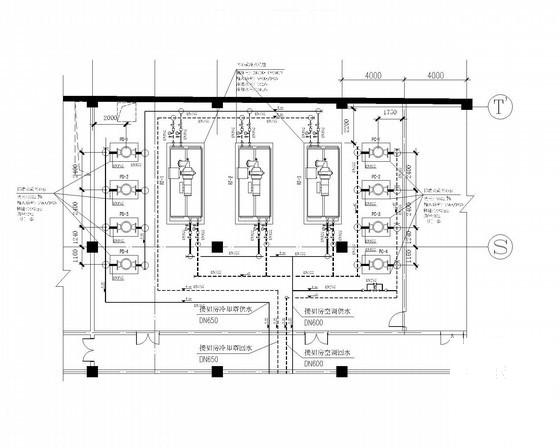

冷冻机房平面布置图

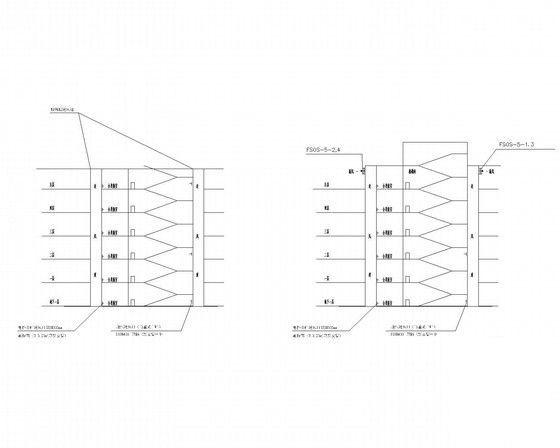

加压送风系统设计原理图

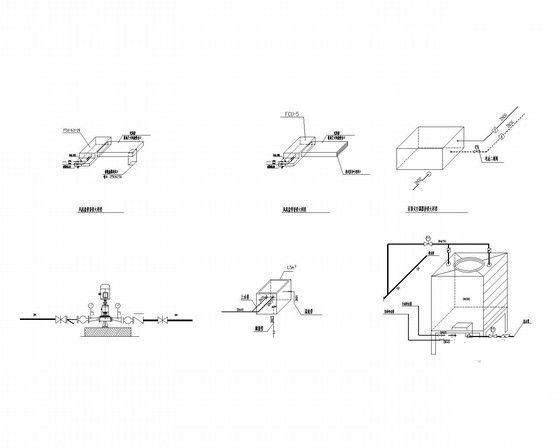

空调设备接管大样图

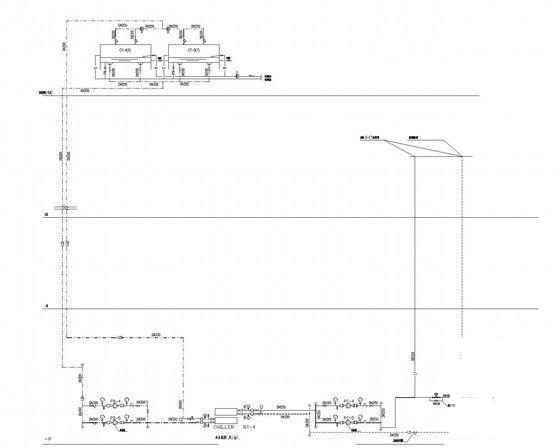

空调制冷系统原理图

防排烟系统平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商业建筑空调设计 - 1
    商业建筑空调设计 - 1
  • 商业建筑空调设计 - 2
    商业建筑空调设计 - 2
  • 商业建筑空调设计 - 3
    商业建筑空调设计 - 3
  • 商业建筑空调设计 - 4
    商业建筑空调设计 - 4
  • 商业建筑空调设计 - 5
    商业建筑空调设计 - 5
  • 商业建筑空调设计 - 6
    商业建筑空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
