住宅综合楼舒适性空调及制冷系统设计施工图纸

附件详情

一、项目概要:
项目为一住宅楼,地上11层...
二、设计范围:
1.住宅楼及综合楼全年舒适性空调设计。
2.制冷系统设计...
三、空调系统:
1.采用风机盘管加新风形式。
2.办公室的风机盘管为卧式暗装设于吊顶内,送风方式采用侧送顶回...

图纸共23张。

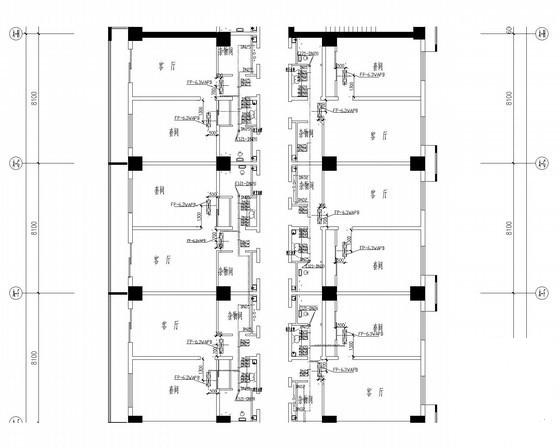

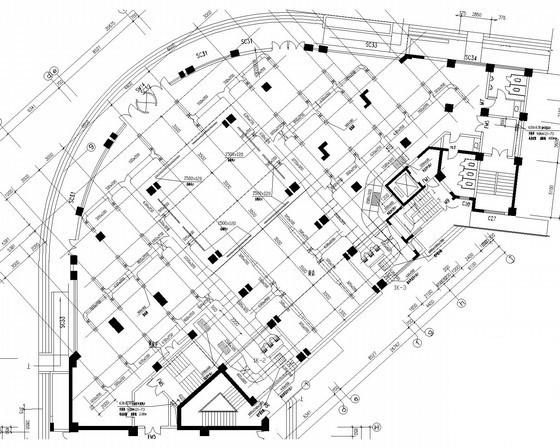

水空调系统平面图

空调水管系统图

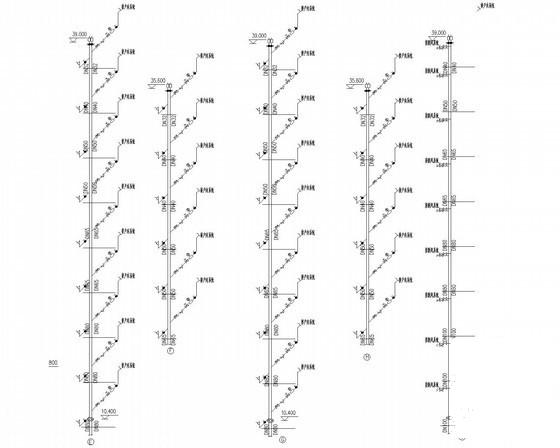

空调系统图
