综合性商场空调通风排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑,高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组
  • 水系统:单式泵
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:
本建筑由地下一层汽车库,地上一~五层综合性商场,及AB两栋六~十八层住宅所组成....
二、冷热源:
采用离心式水冷冷水机组...
三、空调系统:
1.水路系统采用一级泵系统。
2.综合商业内采用定风量的低速风柜系统。
3.部分小商铺采用风机盘管水-空气系统...
四、通风系统:
1.地下车库采用机械通风方式,换气次数为排6送5。
2.地下室配电间设有机械通风系统,换气次数为15次/时。
3.地下室制冷机房设机械通风系统,换气次数为8次/时...
五、防排烟系统:
1.地下车库采用机械排烟方式,换气次数为6次/时。
2.地下室配电间设有机械排烟系统,换气次数为15次/时...

图纸共32张。

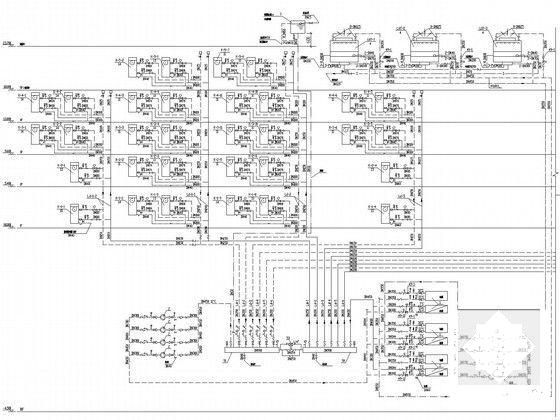

空调水系统图

空调水系统图

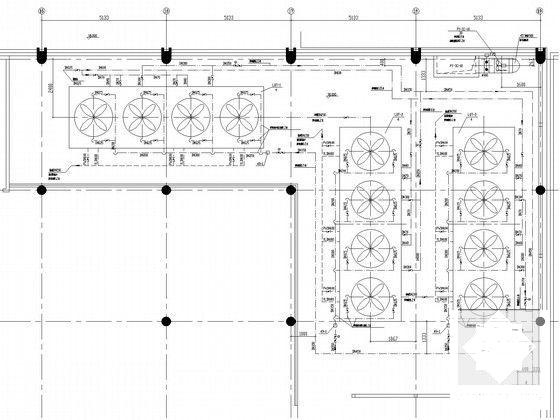

冷却设备接管平面图

冷却设备接管平面图

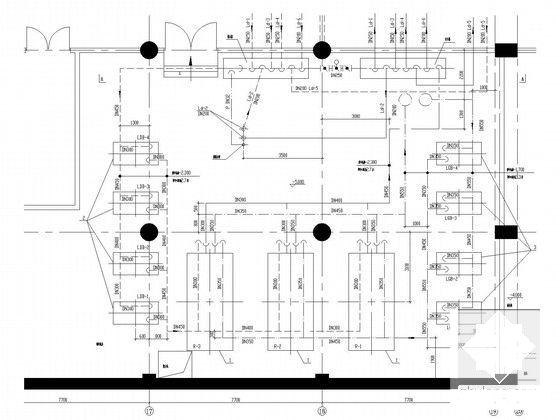

制冷机房设备管道 平面布置图

制冷机房设备管道平面布置图

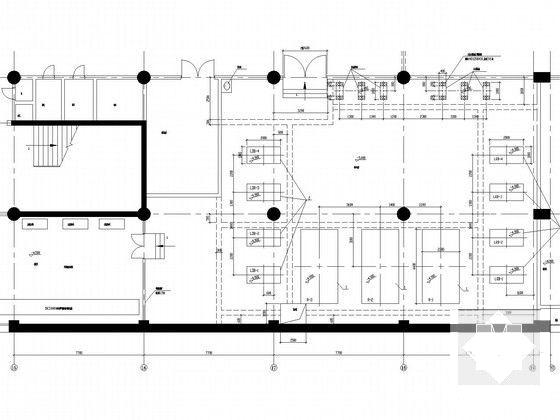

制冷机房设备基础平面布置图

制冷机房设备基础平面布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 综合商场设计 - 1
    综合商场设计 - 1
  • 综合商场设计 - 2
    综合商场设计 - 2
  • 综合商场设计 - 3
    综合商场设计 - 3
  • 综合商场设计 - 4
    综合商场设计 - 4
  • 综合商场设计 - 5
    综合商场设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
