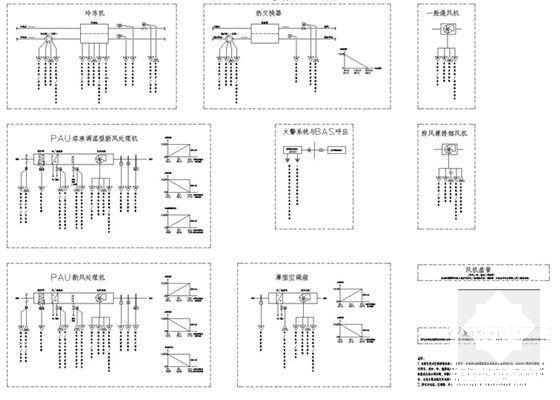

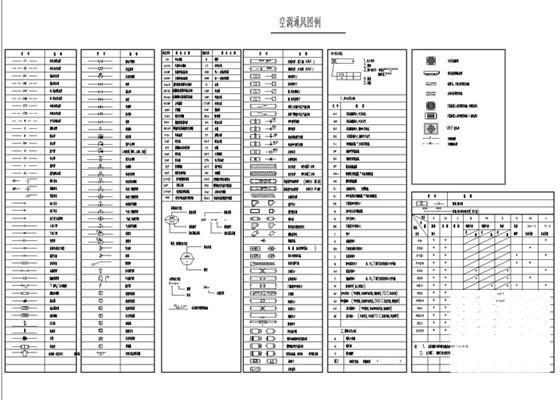

地标性科研楼暖通空调及通风排烟CAD施工图纸(控制原理图)

附件详情

一、项目概要：
本项目位于武汉市，地上16层，地下1层，主要功能为办公、展厅、报告厅等，建筑面积约为19400平方米......

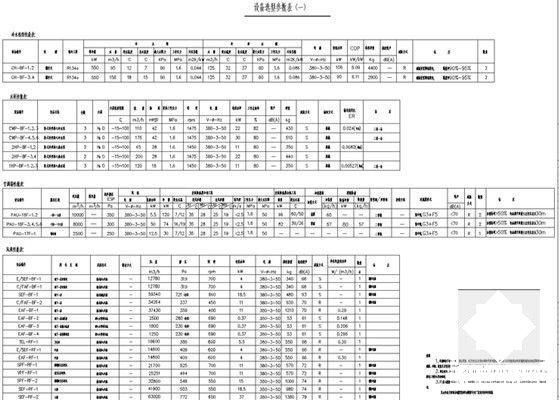

二、冷、热源：
1.低区（一~九层）设置一套中央空调系统，空调系统冷负荷约为1050Kw，热负荷约为790Kw。选用2台螺杆冷水机组做为冷源；热源为城市热网或锅炉。
2.高区（十~十六层）设置一套中央空调系统，空调系统冷负荷约为1100Kw，热负荷约为825Kw。选用2台高温水螺杆冷水机组做为冷源；热源为城市热网或锅炉房......
三、空调水系统：
1.低区空调水系统为二次泵系统，空调供/回水温度为7/12℃，冬季空调供/回水温度为50/40℃，空调水系统为两管制系统。
2.高区空调水系统为二次泵系统，空调供/回水温度为15/18℃，冬季空调供/回水温度为39/36℃，空调水系统为两管制系统。
3.空调水系统采用闭式膨胀水箱定压。
4.水系统最低点设放水阀......

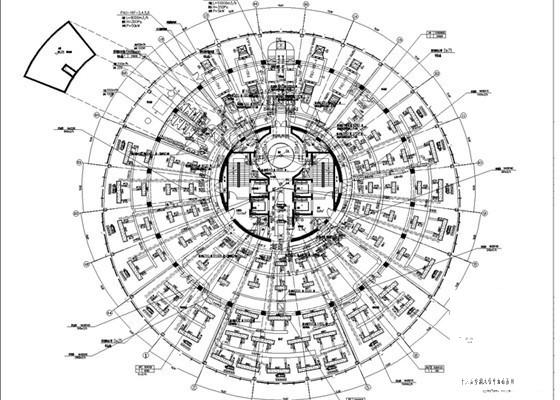

四、空调风系统：

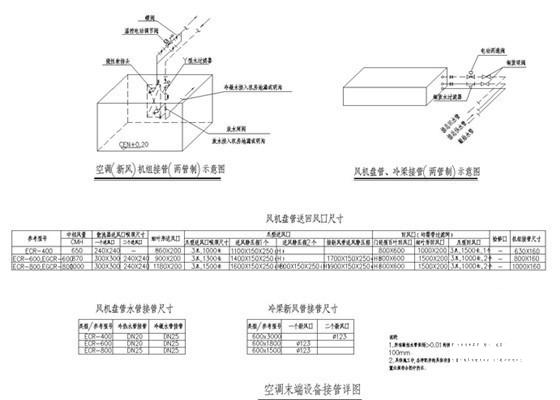

1.低区（一~九层）办公区域采用风机盘管加新风系统。
2.高区（十~十六层）办公区域采用冷梁加新风系统（溶液调湿型新风机组）。
3.低区新风空气处理机组内均双次汽化湿膜加湿器。
五、通风排烟设计：
1.地下一层停车库设机械排风系统（兼排烟系统），排风量按每小时6次计算。采用机械补风，补风量按每小时5次计算，补风量大于排烟量的50%。
2.中庭设置机械排风、自然进风系统，排风量按每小时4次计算。
3. 楼梯间设置机械加压防烟设施。
4. 办公区域设置机械排烟系统，补风系统采用自然补风，且风速不大于3m/s.....

共30张
