商业中心建筑空调通风及防排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑设计面积:93597.9平方米
  • 图纸设计深度:施工图
  • 参考图纸:112张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统
  • 水系统:单式泵,定流量,变流量,双管制,四管制
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:
项目位于江苏省,总占地面积93597.9m2....
二、冷热源:
1.冷源选用螺杆机,其中一台螺杆机为热回收机组。
2.热源选用油气两用热水锅炉...
三、空调系统:
1.首层全日餐厅采用一次回风全空气系统。
2.酒店客房及附属用房采用风机盘管及新风系统。
3.客房新风设置转轮热回收系统,通过与卫生间的排风进行热交换。
4.酒店客房部分采用四管制系统,酒店其他区域采用两管制。
5.空调水系统采用负荷侧变流量,冷机侧定流量的变流量一级泵系统...
四、采暖系统:
1.地板辐射采暖系统热源由地下一层的锅炉房提供95/70°C一次热水至热交换间交换成55/45°C二次热水供地板辐射采暖用。
2.地板辐射采暖系统热负荷为30kW...
五、通风系统:
1.地下汽车库按6次/h的换气次数设置机械排风及机械排烟系统。
2.汽车库同时设置机械送风及机械补风系统,送风与补风系统合用,送风量为排风量的80%。
3.前室及合用前室设置机械加压送风系统,防烟楼梯间加压送风的余压为50Pa...

图纸共112张。

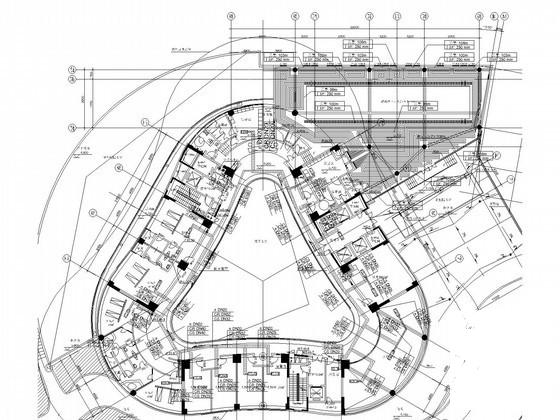

空调水系统平面图

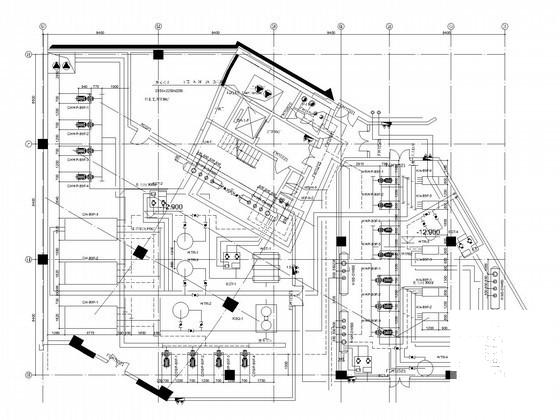

制冷机房大样图

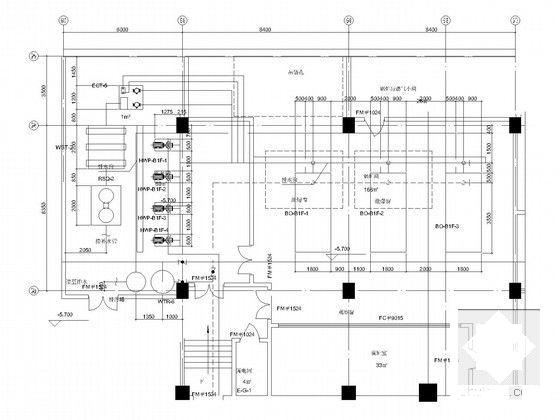

锅炉房大样图

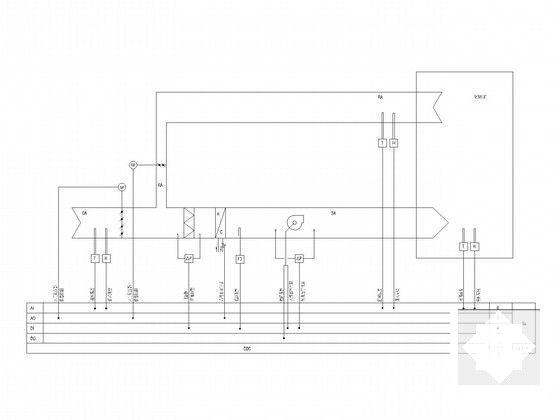

空调机组自控原理图

冷热源系统原理图

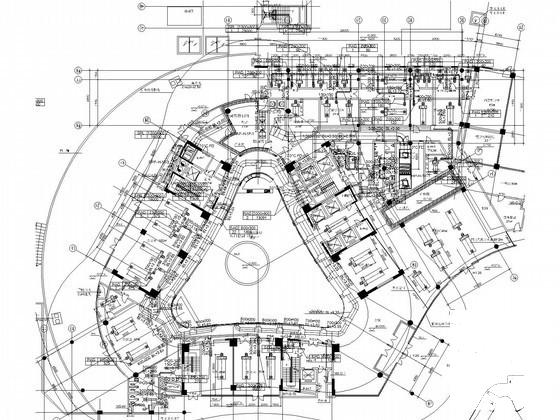

防排烟系统平面图
