10层商业综合楼暖通空调系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:21000平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:74张
  • 设计年代:近代
  • 设计内容:空调,防排烟
  • 冷热源:太阳能
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 主要设备材料表
  • 空调通风平面图
  • 防排烟平面图
  • 防排烟系统图
  • 施工平面图

附件详情

一、项目概要
本项目位于江苏省,是一栋商业办公建筑。1号楼地上9层,地上建筑面积约为7795.7m2。总高度为31.4m。2号楼地上10层,地上建筑面积约为14866.7m2。总高度为39.2m。耐火等级为1级。工程内容包括防排烟系统、新风排风系统、VRV空调系统设计......
二、设计内容
1、空调系统:选用可变冷媒流量多联分体空调系统,室外机设于建筑屋顶或本层,制冷剂采用R410a环保冷媒。空调新风由全新风机组提供......
2、防排烟系统:单间面积大于100m2的商铺、办公采用自然排烟时,可开启外窗面积大于该商铺、办公面积的2%;独立办公的防烟楼梯间采用自然排烟时,可开启外窗面积之和大于2m2......
3、冷热负荷确定:1#楼夏季冷负荷为:建筑面积冷负荷指标为91.1w/m2。冬季热负荷为:建筑面积热负荷指标为 71.6 w/m2。2#楼夏季冷负荷为:建筑面积冷负荷指标为140.1w/m2。冬季热负荷为:建筑面积热负荷指标为94.2 w/m2......
4、通风系统设计:地下汽车库设置机械排风系统,换气次数为6次/h,计算层高为3m,与消防防排烟系统合用,采用双速风机,平时低速通风换气;变电站设置机械通风系统,排风量根据变电站散热量计算,机械补风或自然补风......


,图纸共74张。

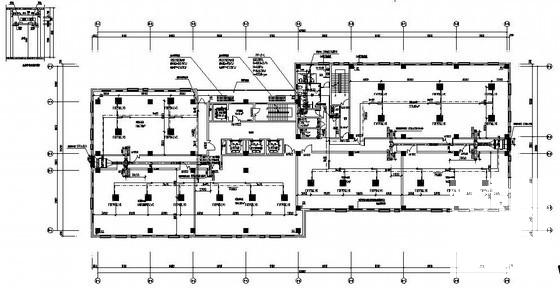

空调通风平面图

空调通风平面图

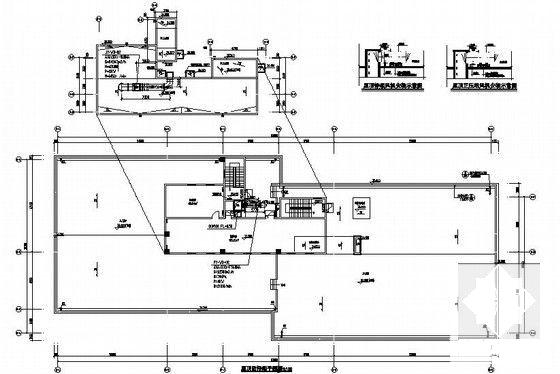

屋顶防排烟平面图

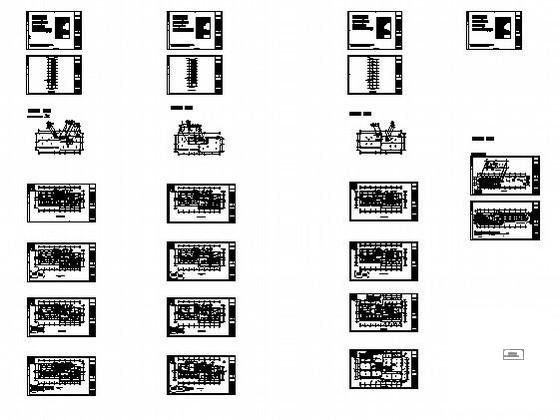

施工系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 暖通空调设计图纸 - 1
    暖通空调设计图纸 - 1
  • 暖通空调设计图纸 - 2
    暖通空调设计图纸 - 2
  • 暖通空调设计图纸 - 3
    暖通空调设计图纸 - 3
  • 暖通空调设计图纸 - 4
    暖通空调设计图纸 - 4
  • 暖通空调设计图纸 - 5
    暖通空调设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
