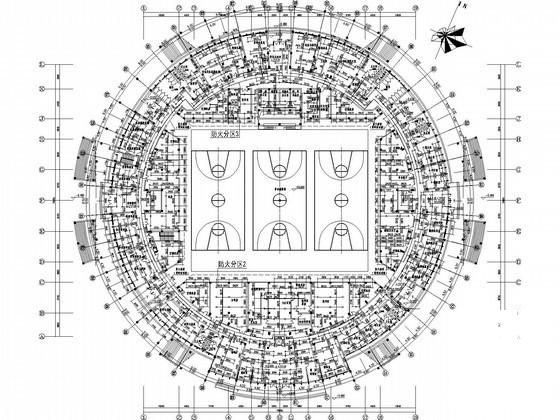

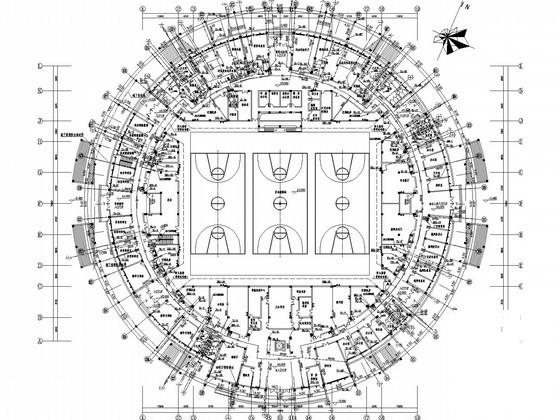

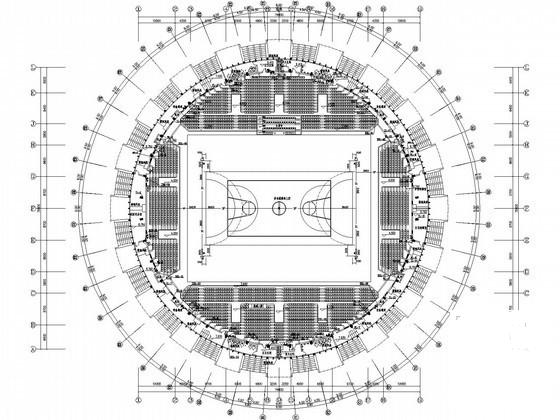

3层体育中心给排水CAD施工图纸（大空间智能灭火）(自喷系统原理图)

附件详情

该项目位于海南省，为多层建筑,建筑高度小于24米,共2999座，建筑面积12086.1平方米，建筑体积超过50000立方米。管道系统：生活给水系统该项目市政给水管网供水压力为0.35MPa.该项目生活给水由市政管网直接供给。所有热水管网采用不锈钢管，管件连接。并设有循环冷却水系统。生活污水系统：该项目室内污、废水采用分流制。污水经化粪池处理后，和废水合流排入市政污水管。雨排水系统：屋面雨水采用重力式排水系统。雨水斗采用87型雨水斗。管路接入室外明沟，再排至室外雨排水系统。消火栓给水系统：本建筑室内消防用水量为15L/S，由消防泵房内消火栓泵（2台，一用一备）及消防水池满足。自动喷淋给水系统：本建筑室内自动喷淋系统地上按中危I级设计，用水量为25L/S，由消防泵房内自动喷淋泵（2台，一用一备）及泳池池水满足。灭火器配置：按A类火灾中危险级配置灭火器，选用磷酸铵盐干粉灭火器，具体位置详平面图。大空间消防给水设计：本系统为配置ZSS-25A型高空水炮的大空间主动喷水灭火系统。
，共20张图纸。
